Ancrage au sol d’une pergolaChoisir la bonne fixation en fonction de son terrain

Le choix du type de fixation dépend principalement de la nature du sol et du mode d’installation souhaité. Voici les principales solutions d’ancrage adaptées à différents terrains.

1. Les plots en béton : l’ancrage le plus robuste

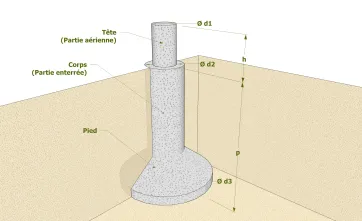

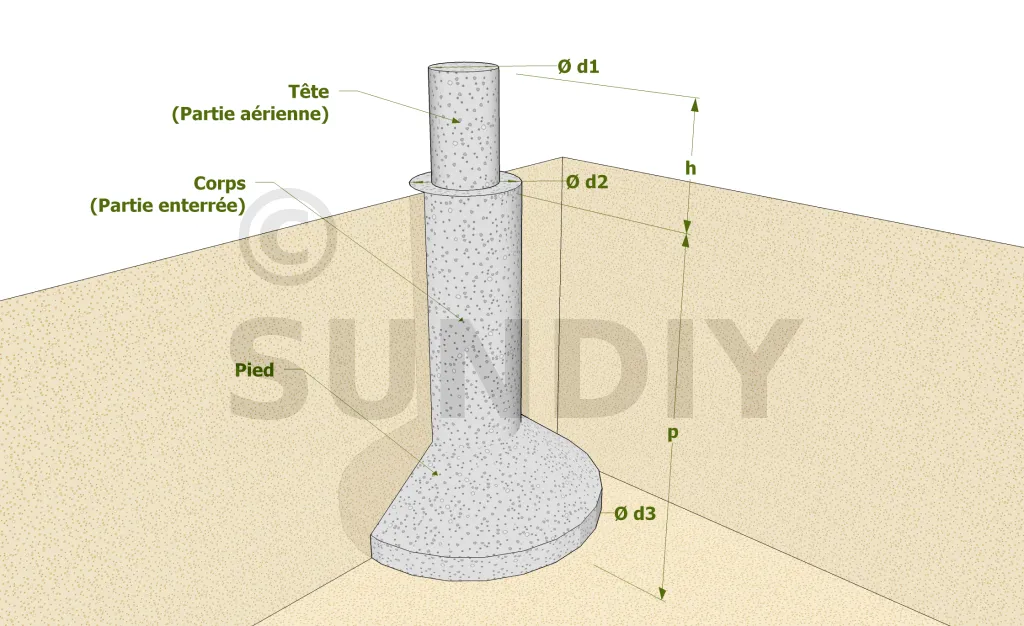

Plan de coupe d’un plot en béton

• La tête est la partie visible du plot. Elle dépasse du sol d’une hauteur h.
• Le corps transmet la charge au sol jusqu’à une profondeur p.
• Le pied, ou base, répartit la charge. Plus le diamètre d3 est élevé, moins la pression au sol sera élevée.

Cette méthode est idéale pour les terrains meubles, sablonneux ou argileux nécessitant un renforcement solide.

Mise en œuvre :

• Creuser des trous de 40 à 60 cm de profondeur à l’emplacement des poteaux.
• Couler du béton dans chaque trou en y insérant une fixation métallique (ex. : tiges filetées scellées dans le béton).
• Laisser sécher au moins 48 heures avant d’installer la structure.

2. Les pieds de poteaux sur dalle en béton

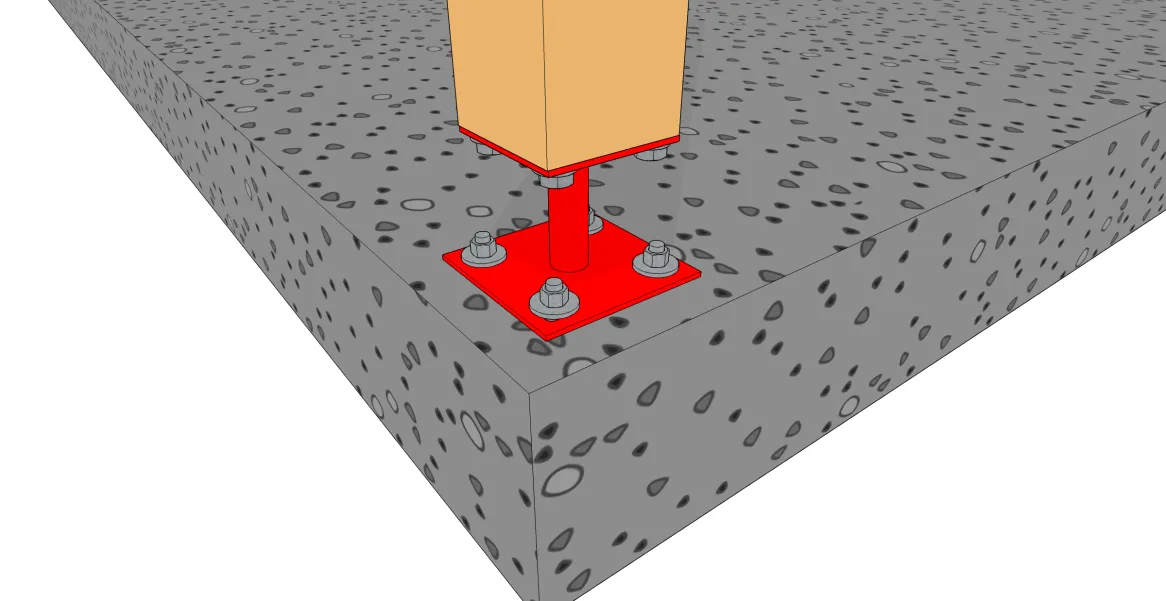

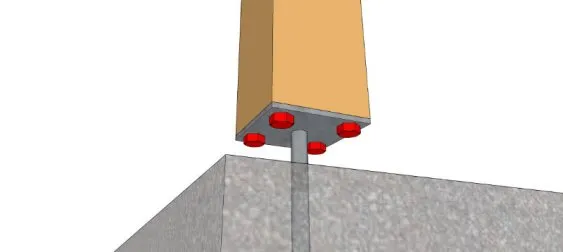

Fixation d’une platine métallique sur dalle béton

Si votre pergola est installée sur une terrasse en béton existante, il est possible d’y fixer directement les poteaux avec des platines métalliques ancrées.

Mise en œuvre :

• Vérifier que l’épaisseur de la dalle est d’au moins 10 cm.
• Fixer les platines à l’aide de goujons d’expansion ou d’un scellement chimique.
• Privilégier des tiges en acier inoxydable pour éviter la corrosion.

✅ Avantages :

• Installation rapide et propre.
• Stabilité sans nécessiter de gros travaux.

❌ Inconvénients :

• Dépend de la qualité et de l’épaisseur de la dalle existante.

Quel pied de poteaux choisir ?

Le pied de poteaux assure la liaison entre le poteau et la dalle en béton.

Solution	Quantitatif	Fixation			Mode opératoire de pose
^	^	Fixation sur le poteau	Fixation sur une dalle béton	Fixation sur une plateforme en bois	^

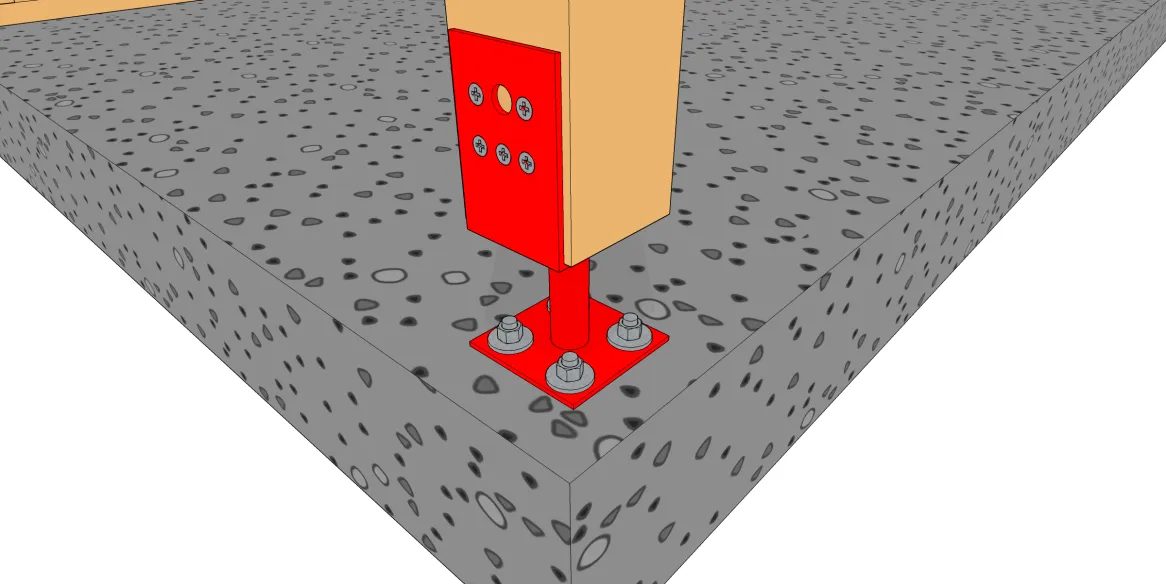

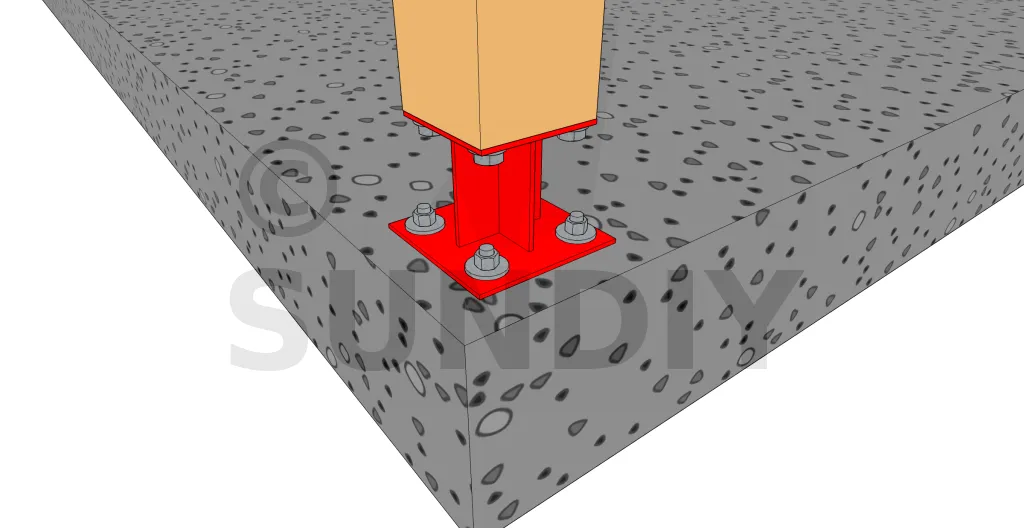

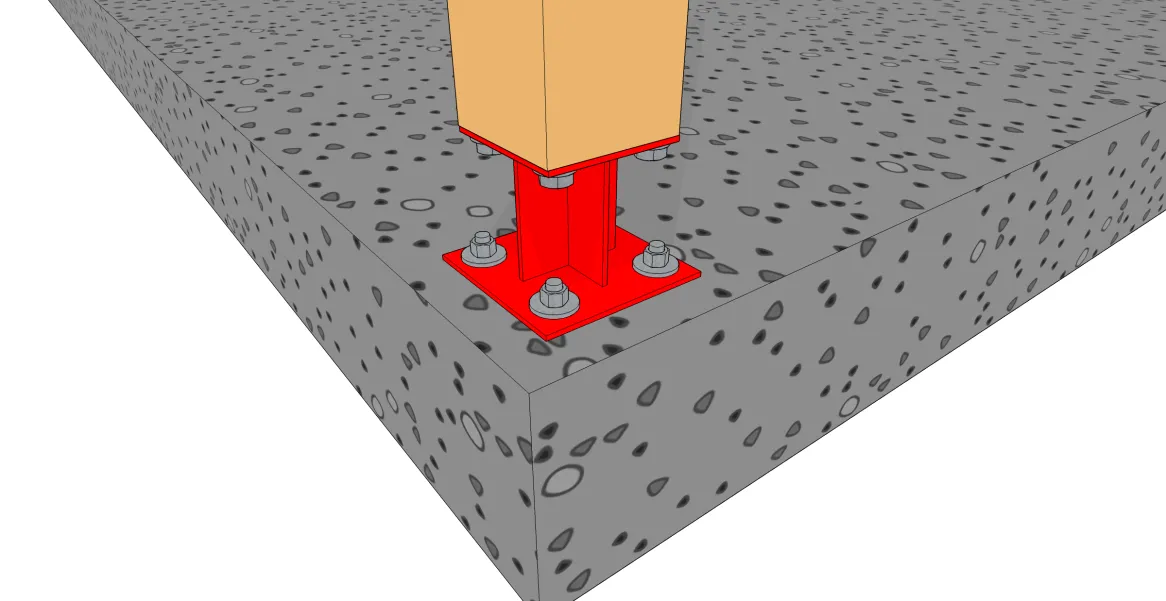

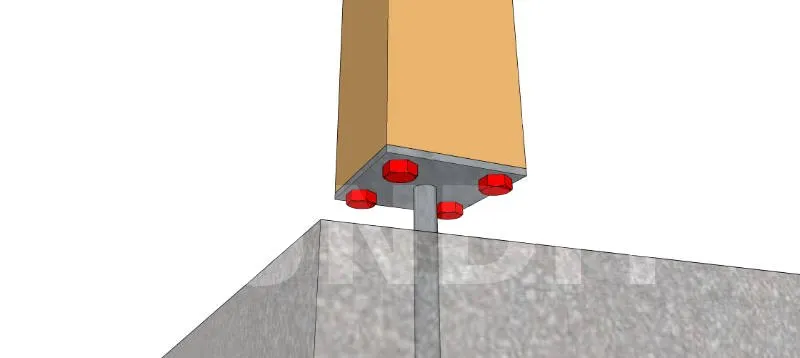

Pied de poteau fixe Commander	Un pied de poteau par poteau	Le pied de poteau est fixé au poteau par des boulons ou des tirefonds.	Le pied de poteau est fixé à la dalle par des vis HECO MULTI-MONTI à tête hexagonale, des vis HECO MULTI-MONTI à tête ronde, des vis HECO MULTI-MONTI à vis d’ancrage pour rails de montage, des tiges filetées scellées chimiquement ou des goujons.	Le pied de poteau est fixé sur du bois massif ou bois lamellé-collé à l’aide des tirefonds LAG Ø8 ou Ø10 ou Ø12.

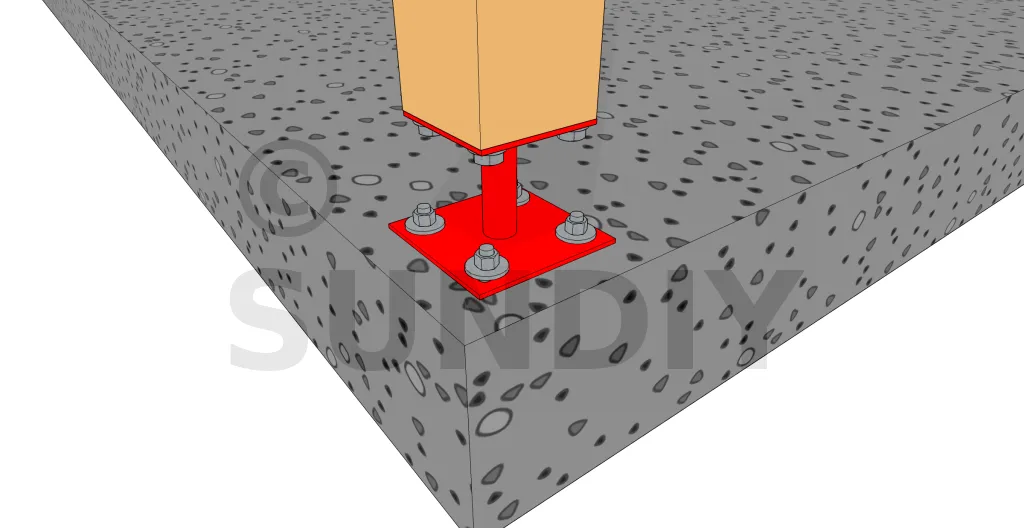

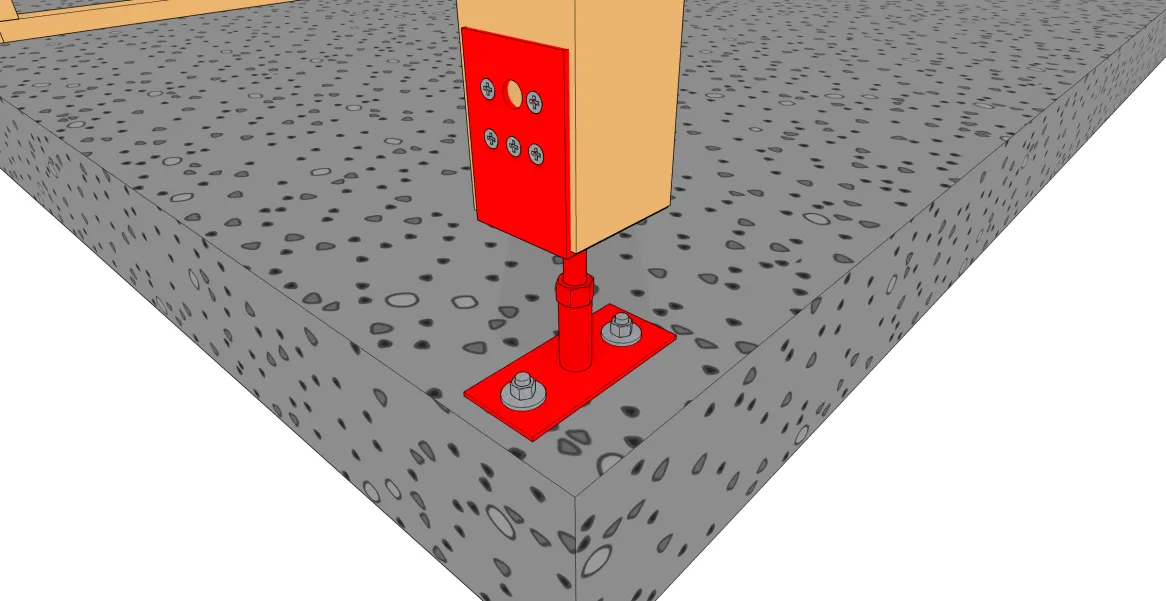

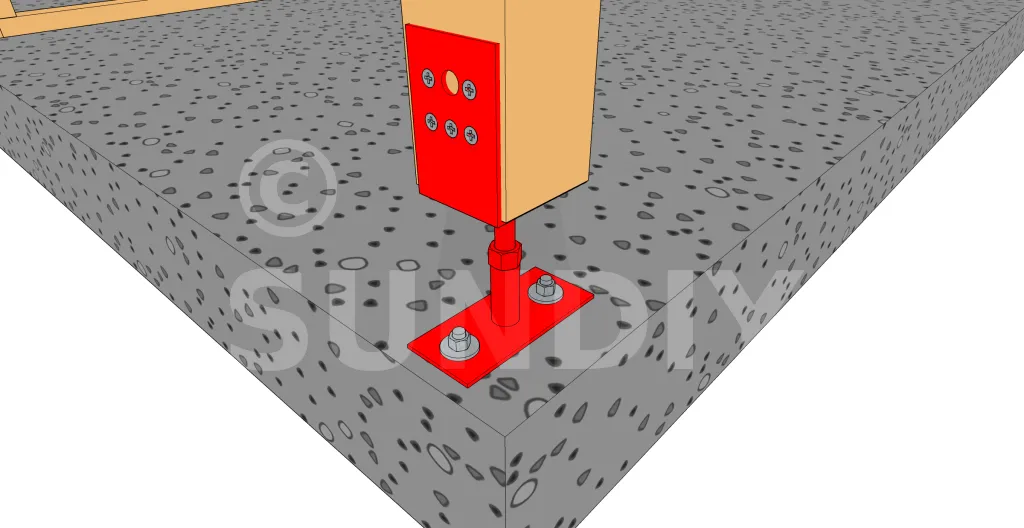

Pied de poteau réglable Commander

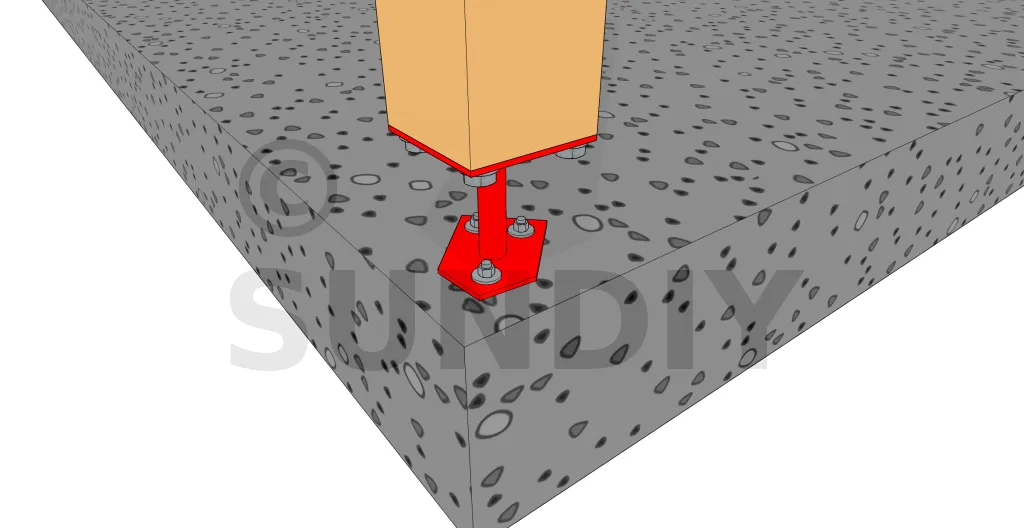

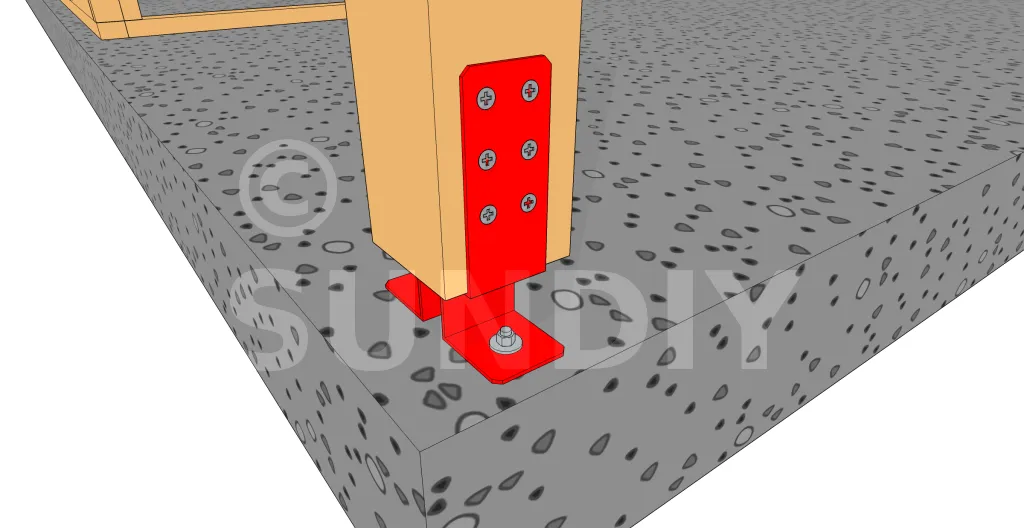

Pied de poteau pour angle de dalle en béton Commander

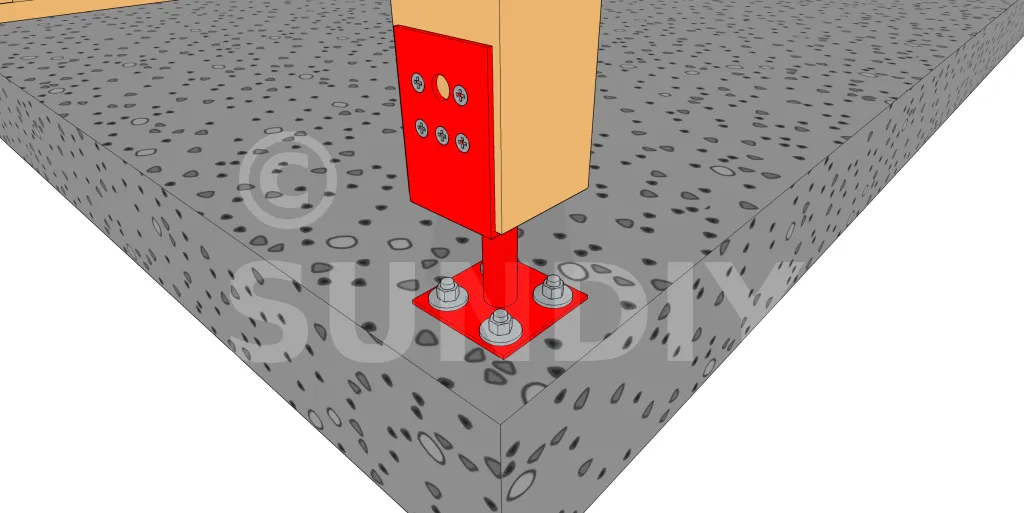

Pied de poteau en U avec platine Commander		Le pied de poteau est fixé au poteau par des pointes annelées, des boulons ou par des tirefonds.

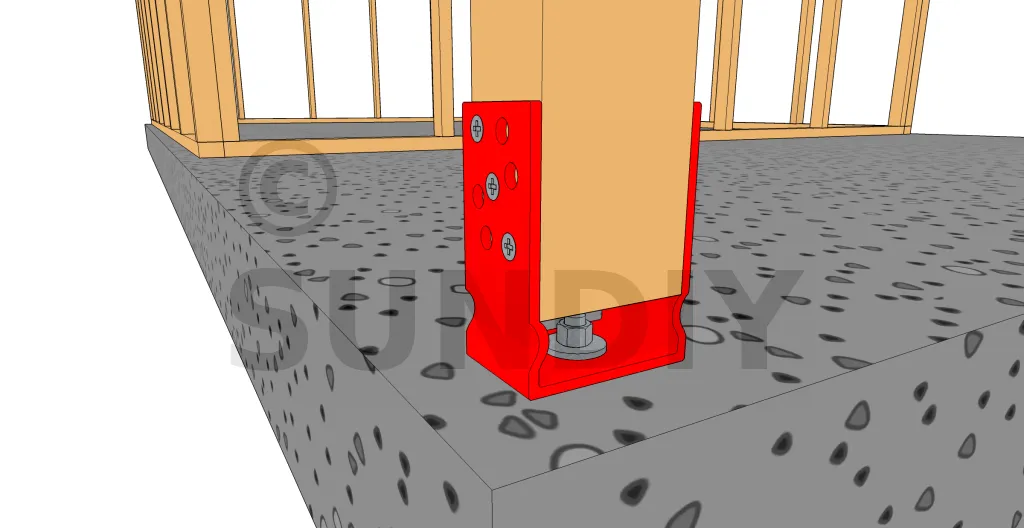

Pied de poteau réglable vario Commander		Le pied de poteau est fixé au poteau par des pointes annelées ou des boulons.

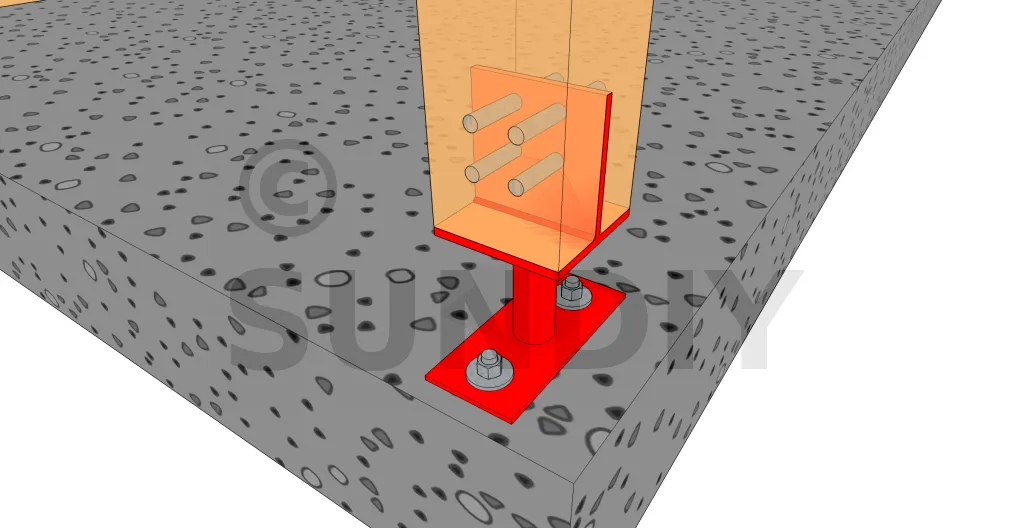

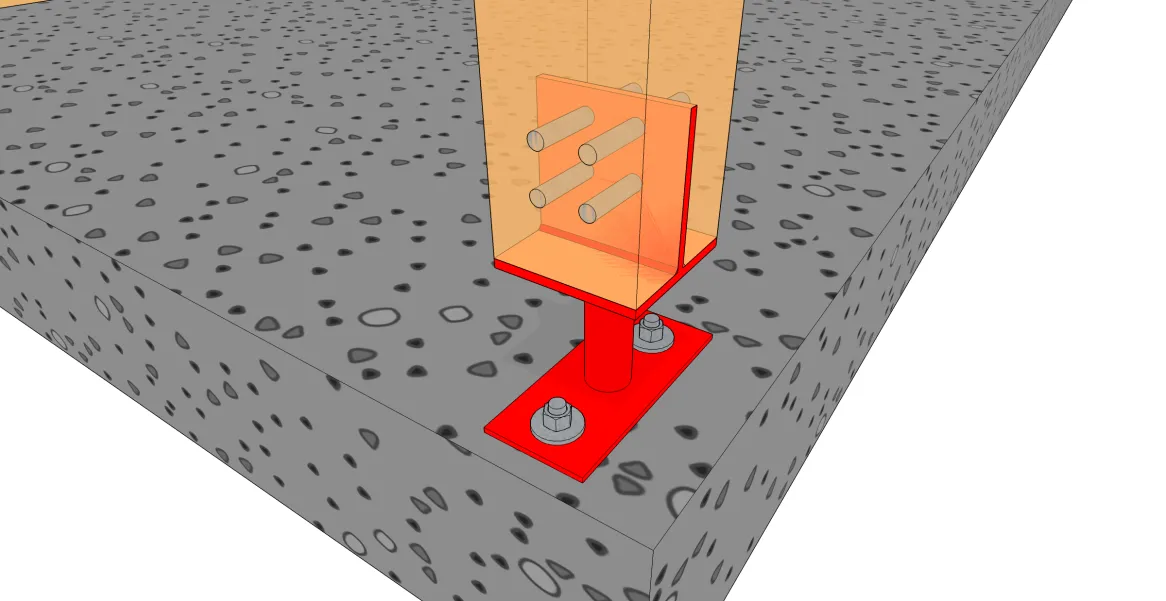

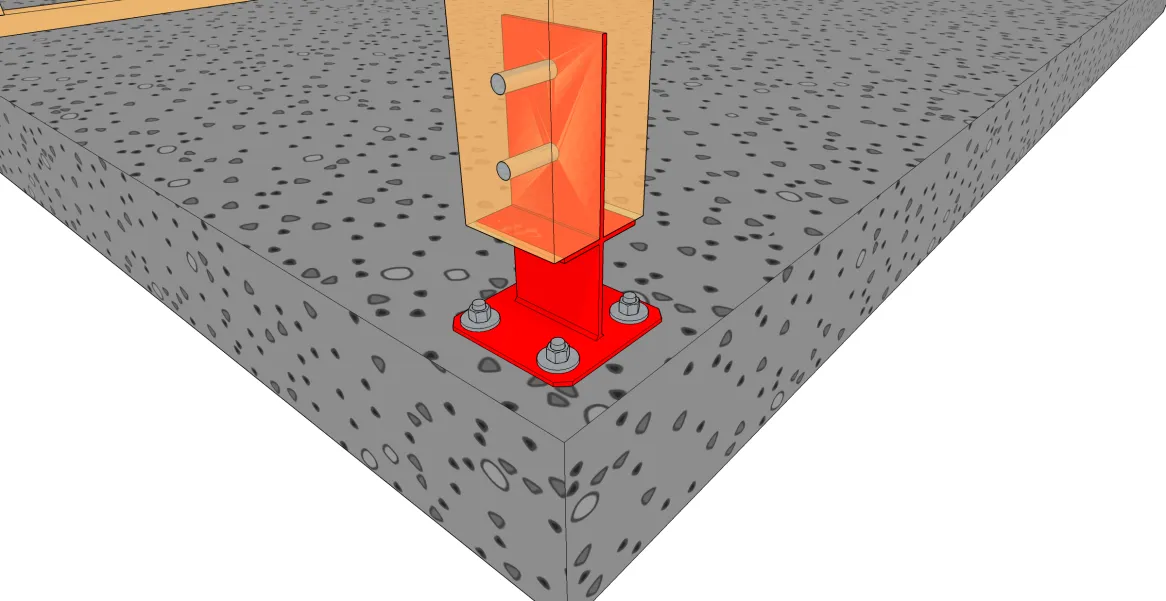

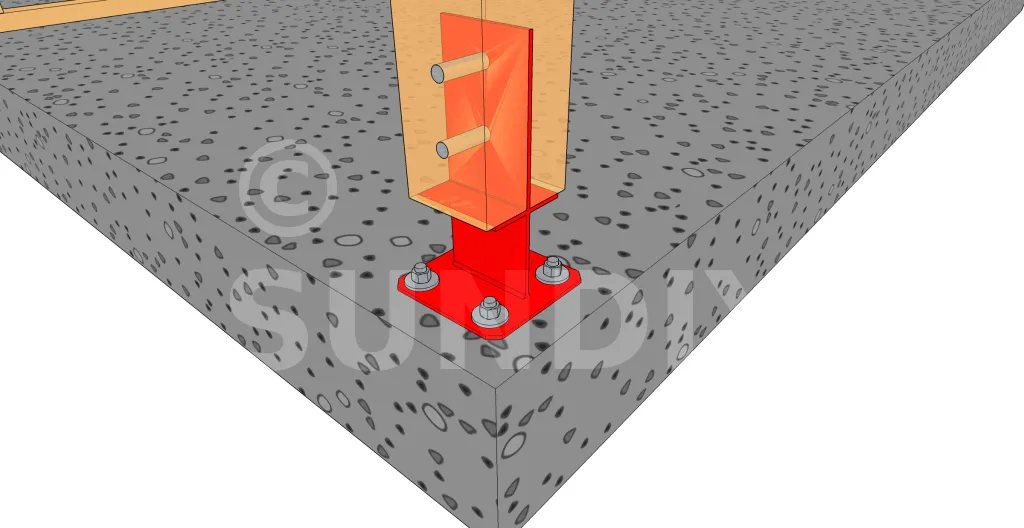

Pied de poteau en âme avec platine Commander		Le pied de poteau est fixé au poteau par des broches ou des boulons.

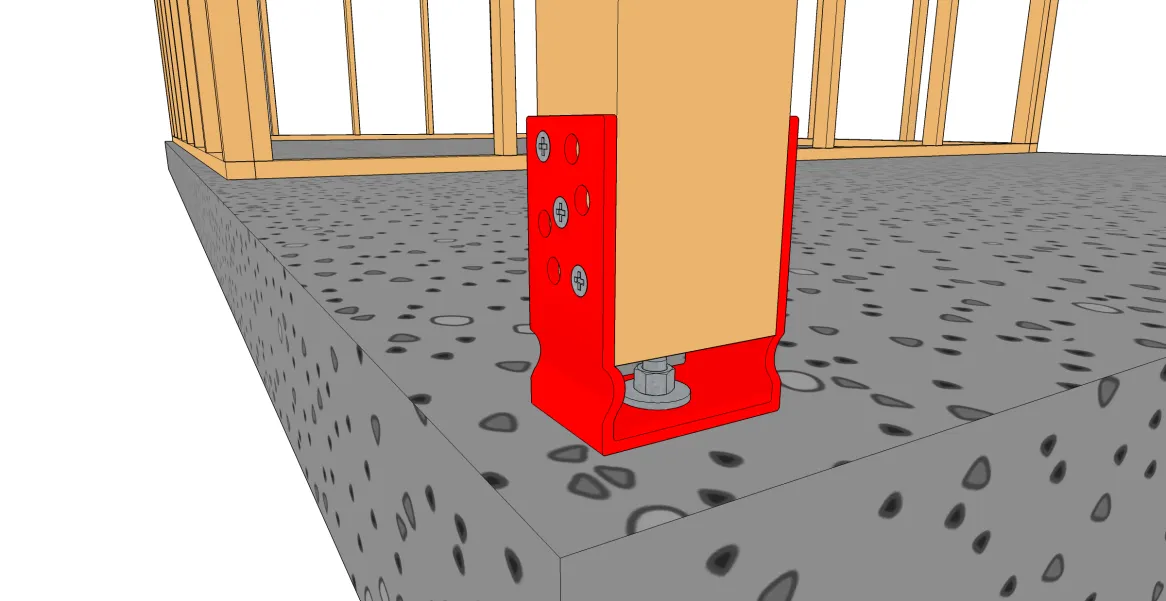

Embase de poteau en U Commander	Une embase par poteau	L’embase est fixée au poteau par des pointes annelées, des tirefonds ou des boulons.
Pied de poteau fortes charges Commander		Le pied de poteau est fixé au poteau par des broches.		Ce pied de poteau n’est utilisable que sur un support en béton

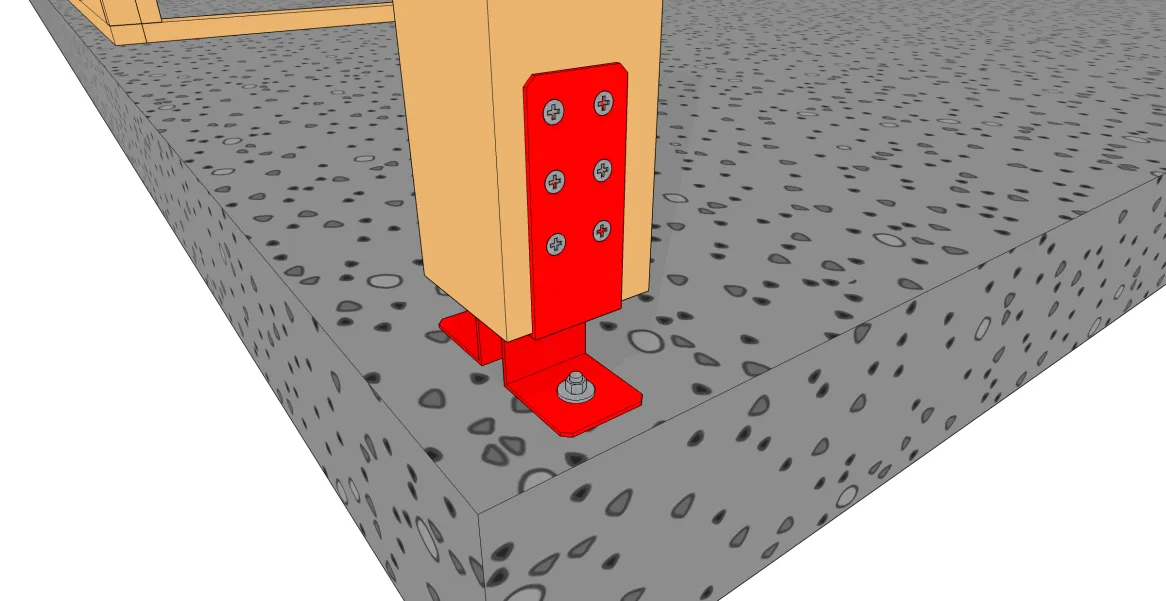

Pied de poteau pergola Commander	Il faut 2 pieds de poteaux pour un poteau de section inférieure à 150 x 150 mm et 4 pieds de poteaux pour un poteau de section comprise entre 150 x 150 mm et 250 x 250 mm.	Le pied de poteau est fixé au poteau par des vis, des pointes annelées, des tirefonds ou des boulons.

3. Fixation sur une terrasse en bois

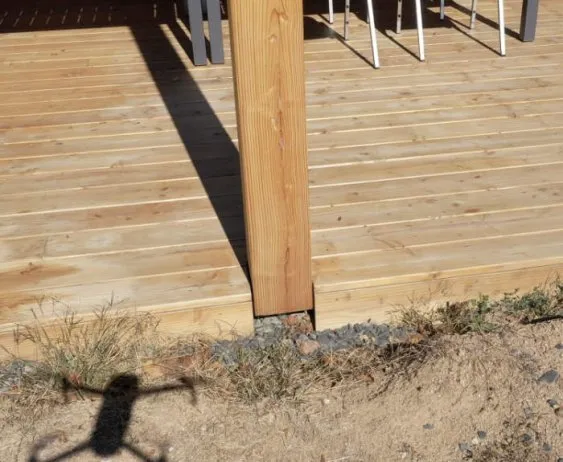

Fixation des poteaux avec une terrasse en bois

Si votre pergola doit être installée sur une terrasse en bois, il est crucial d’adopter une méthode qui ne compromet pas la solidité de la structure.

Mise en œuvre :

• Évitez de fixer directement sur les lames de bois, car elles ne sont pas conçues pour supporter une telle charge.
• Déterminez l’emplacement des poutres porteuses sous la terrasse.
• Retirez temporairement quelques lames pour accéder à la structure porteuse.
• Fixez des équerres métalliques solides sur les solives ou les lambourdes.
• Replacez les lames de terrasse après fixation.

✅ Avantages :

• Assure une fixation robuste et durable.
• Évite les risques d’arrachement en cas de vents forts.

❌ Inconvénients :

• Demande plus de préparation qu’un simple vissage en surface.
• Nécessite un accès aux structures sous-jacentes.

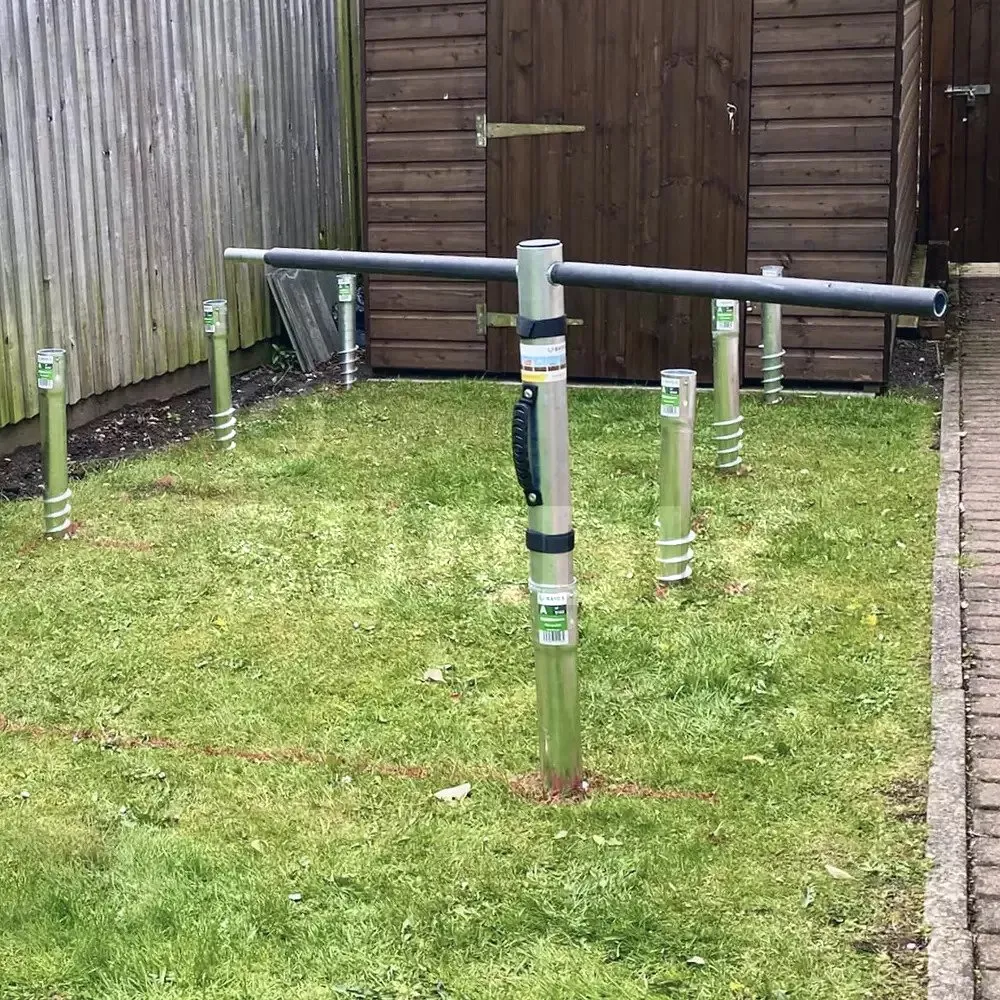

4. Les ancrages à visser pour sols stabilisés

L’ancrage à visser est une solution rapide pour des fixations légères ou temporaires. Il comprend des pieux vissés dans le sol, souvent en métal, pour maintenir la structure.

Mise en œuvre :

• Viser directement les ancrages métalliques dans le sol.
• Vérifier l’alignement des poteaux avant fixation.

✅ Avantages :

• Installation rapide et sans béton.
• Solution démontable et réutilisable.
• Moins d’impact environnemental.

❌ Inconvénients :

• Moins adapté aux terrains meubles.
• Moins stable pour les pergolas de grande taille.

Découvrir les ancrages à visser

5. Les vis de fondation : une alternative efficace

Fixation des vis de fondation

Les vis de fondation sont une version plus robuste des ancrages à visser. Elles sont conçues pour remplacer des plots en béton et assurer un ancrage durable.

Mise en œuvre :

• Visser directement les vis de fondation dans le sol à l’aide d’un équipement adapté.
• Fixer les poteaux de la pergola sur les supports des vis.

✅ Avantages :

• Mise en place rapide et propre.
• Réduction des travaux de terrassement.
• Bonne stabilité, même pour des structures lourdes.

❌ Inconvénients :

• Peut être limité sur certains sols trop meubles.
• Installation nécessitant parfois un outil motorisé.

Découvrir les vis de fondation

Différence entre ancrage à visser et vis de fondation :

• Ancrage à visser : idéal pour les structures légères ou démontables.
• Vis de fondation : plus robuste, peut remplacer un plot en béton.

6. L’ancrage au sol sans fixation (réservé aux structures légères)

Pour certaines petites pergolas ou modèles démontables, des lests en béton ou des jardinières remplies de gravier peuvent suffire à stabiliser la structure.

✅ Avantages :

• Mise en place facile et rapide.
• Possibilité de déplacer la pergola si nécessaire.

❌ Inconvénients :

• Faible résistance aux vents forts.
• À éviter pour une installation permanente ou lourde (par exemple une pergola bioclimatique).

Quelle solution choisir ?

Un ancrage solide est essentiel pour garantir la sécurité et la longévité de votre pergola autoportée. Prenez le temps d’évaluer votre terrain et d’opter pour la méthode la plus adaptée afin d’éviter toute instabilité. Une pergola bien ancrée, c’est une tranquillité assurée !
