La persienne C100 est fabriquée en aluminium extrudé de haute qualité. La taille est de 100 mm. Il est adapté pour une installation extérieure : situations horizontales, verticales ou en pente. Les possibilités en largeur, hauteur et formes sont presque illimitées.

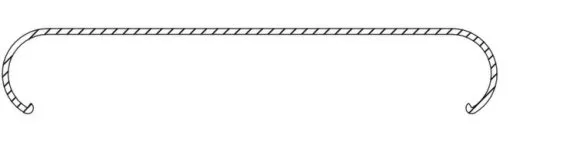

Principales dimensions techniques de la grille aluminium C100

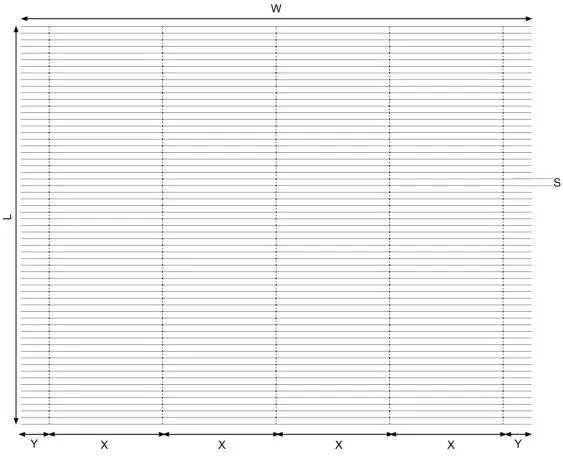

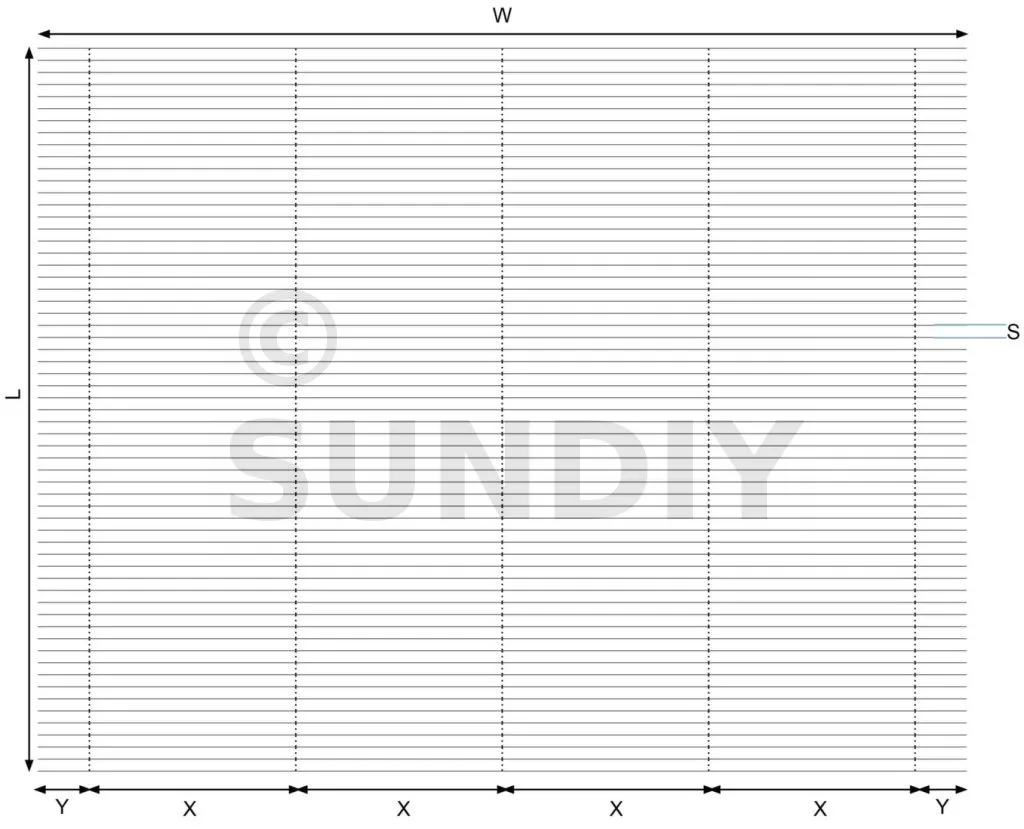

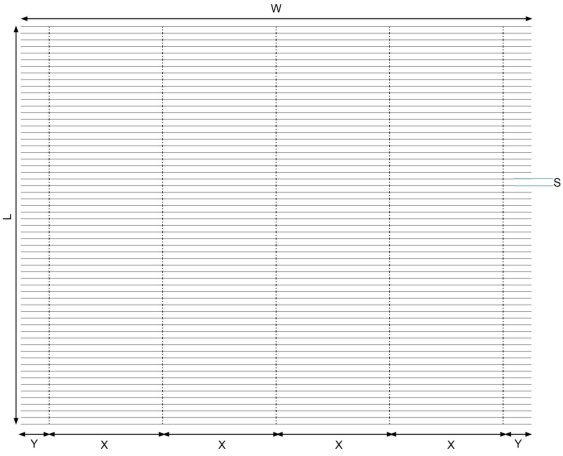

Le croquis ci-dessous montre un aperçu schématique d’un système C100 composé de chevrons et de persiennes C100.
| Grille aluminium C 100 | ||
|---|---|---|
| Taille de persienne | 100 mm | |
| Epaisseur de la persienne | 1,2 mm | |
| Persienne mobile | Non | |
| Intérieur | Oui | |
| Extérieur | Oui | |
| Largeur maximale (L) | 690 cm | |
| Chute maximale /longueur (L) dans le dessin 600 cm* | 600 cm | |
| Superficie maximale | 40 m² | |
| Persienne - Distance des persiennes (Pas/Pas) (S) (en dessin de 100 mm) |
Fléchir | |
| Jusqu’à 10 m | Au-dessus de 10 m | |
|---|---|---|
| Distance maximale des bras de rack (X) | 150 cm | 130 cm |
| Porte-à-faux latéral (Y) | 40 cm | 30 cm |
| [*] Le nombre de chevrons placés les uns sur les autres est illimité | ||

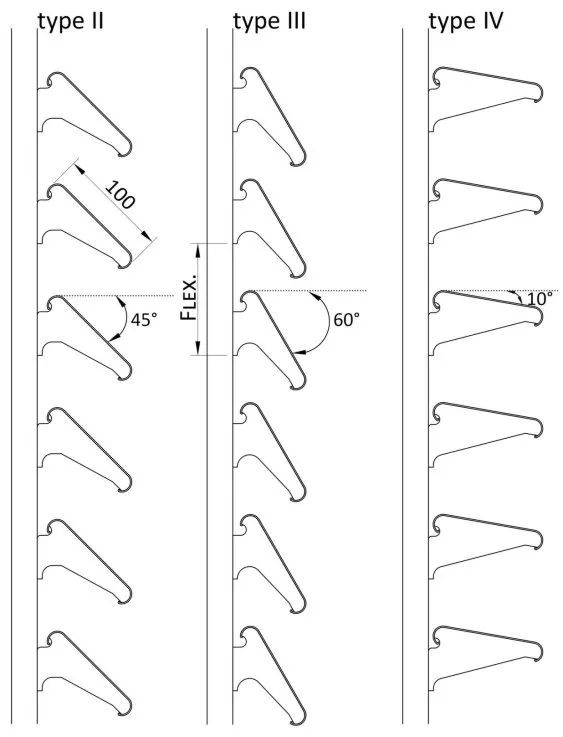

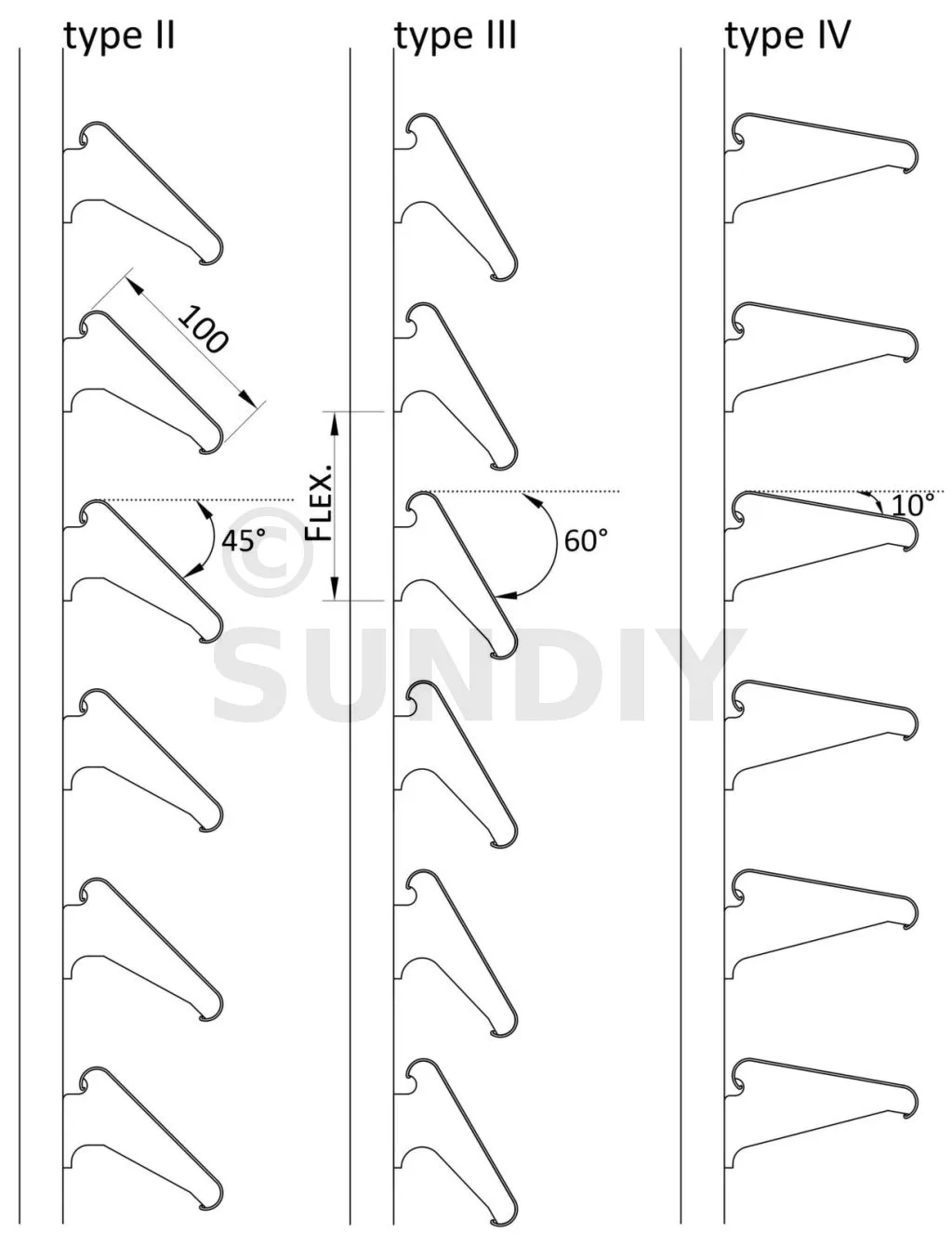

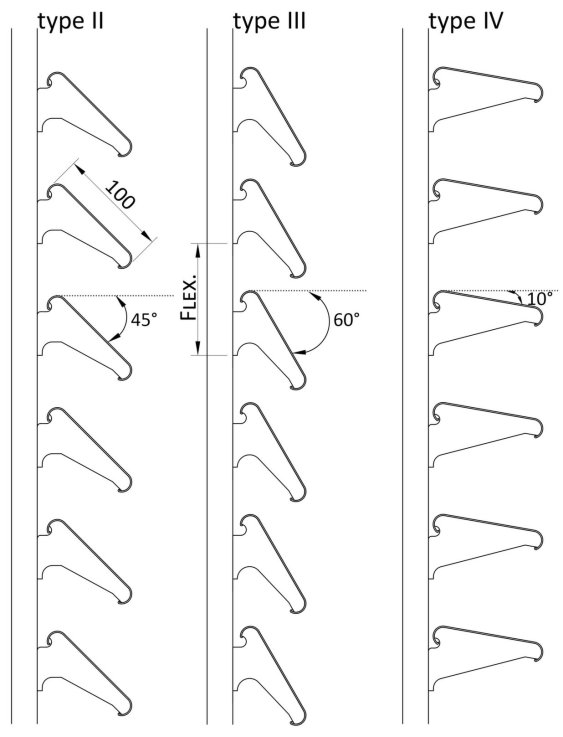

Différentes positions des stores verticaux C100

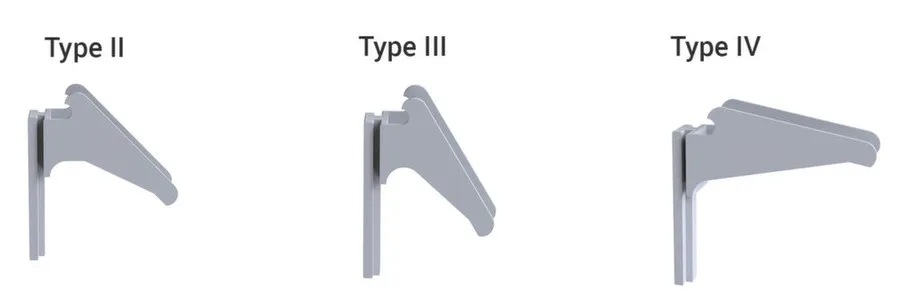

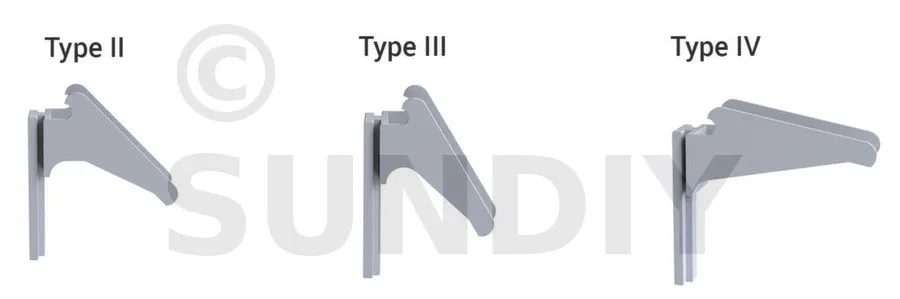

Il existe trois clips différents pour les stores verticaux C100.
Dans l’aperçu suivant, les clips avec l’angle correspondant sont affichés.
Installation élégante et fiable

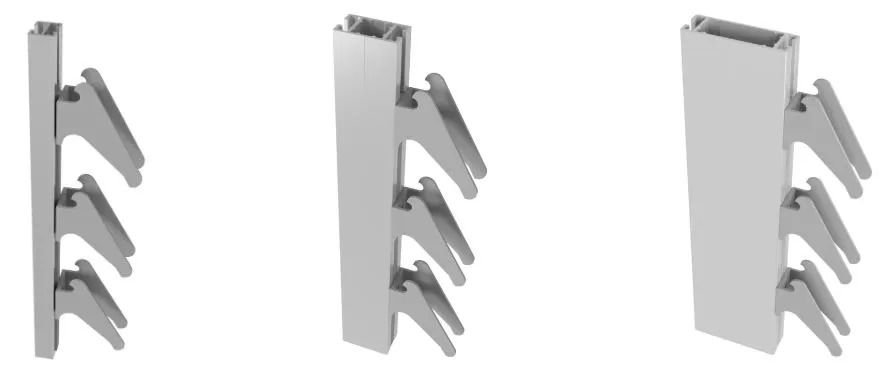

Le système C100 peut être fourni avec 3 chevrons. La taille du surplomb influence le type de chevron utilisé. Le clip détermine l’angle de la persienne. De plus, Sunshield possède une vaste expérience et un large assortiment de supports et de méthodes de montage. Ainsi, une installation élégante et fiable est garantie pour chaque store dans toutes les situations. Pour chaque projet, les ingénieurs Sunshield fournissent un schéma d’installation détaillé, adapté à la situation spécifique de ce projet. Il est garanti que le système Sunshield donne une vue intégrée au bâtiment.
