Brise-soleil

Bruno, Mira

Le brise-soleil C 100 est le super-héros de la fraîcheur et le défenseur des températures modérées ! Avec ses lames en aluminium inclinées à 100 degrés, ce prodige de l’ombre allie efficacité et style pour transformer votre intérieur en un havre de paix tempérée. Plus besoin de se battre avec les ventilateurs, le C 100 est là pour sauver votre été !

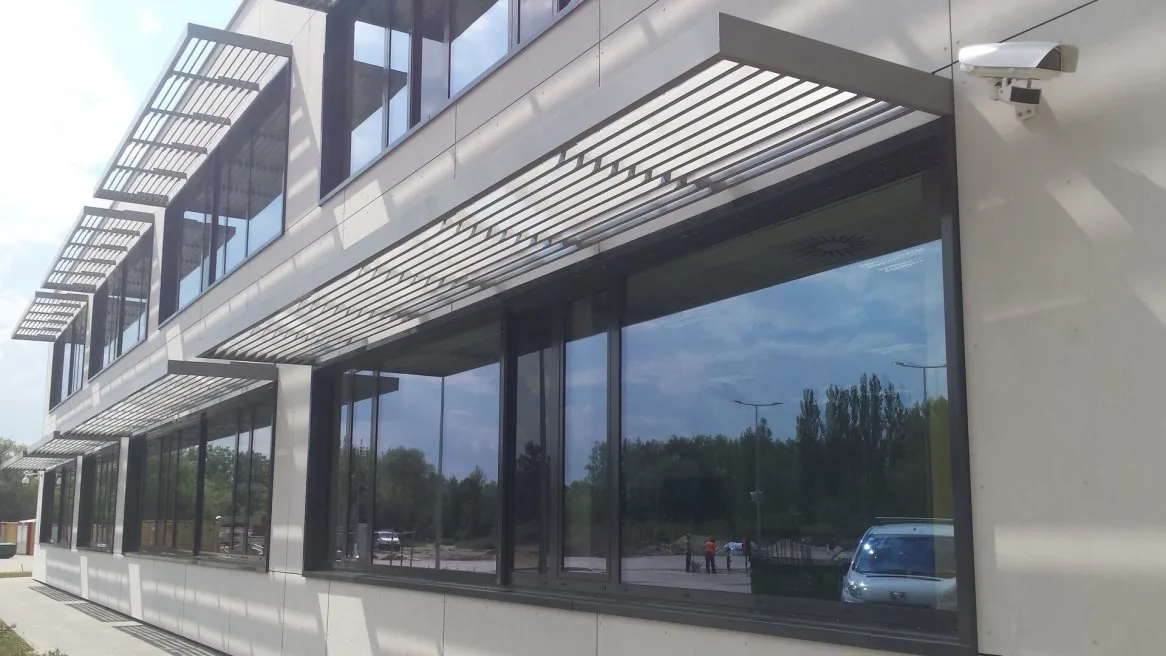

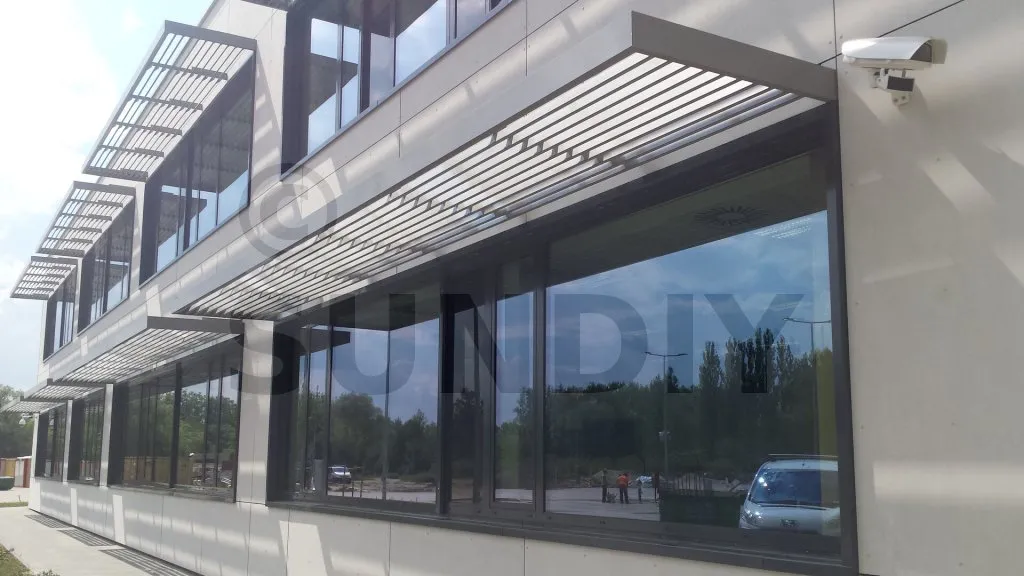

Immeuble moderne avec grandes fenêtres et stores. Vue sur un environnement verdoyant et un véhicule à l’arrière-plan.
Immeuble moderne avec grandes fenêtres et stores. Vue sur un environnement verdoyant et un véhicule à l’arrière-plan.

La persienne C100, conçue en aluminium extrudé de première qualité, présente une largeur de 100 mm. Elle est idéale pour une installation en extérieur, qu’il s’agisse de positions horizontales, verticales ou inclinées. Ses dimensions en largeur, hauteur et formes offrent une flexibilité presque infinie.

Principales dimensions techniques du brise soleil

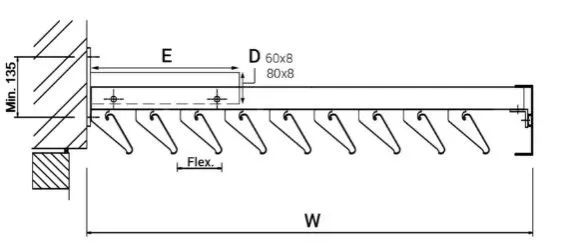

Le schéma ci-dessous présente une vue d’ensemble d’un système C100, intégrant des chevrons et des persiennes C100.

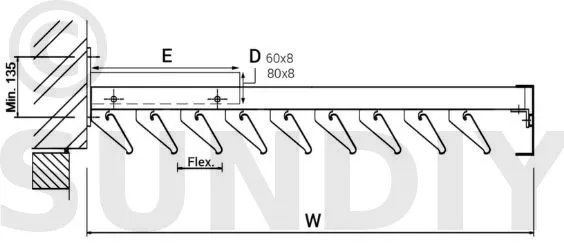

Schéma technique montrant un support avec crochets, dimensions indiquées pour une installation précise.
Schéma technique montrant un support avec crochets, dimensions indiquées pour une installation précise.

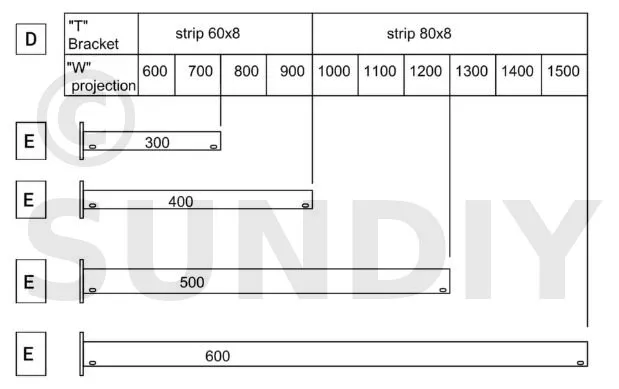

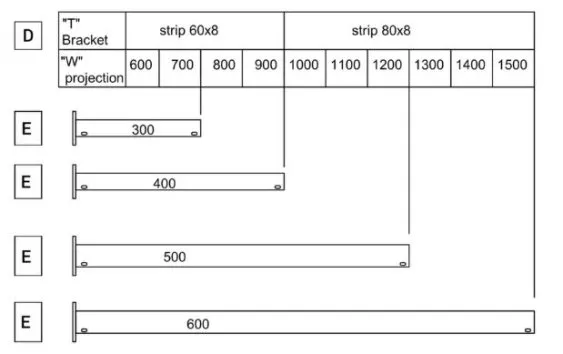

Tableau technique montrant les dimensions des supports "T" et "W" avec projections pour différents strips.
Tableau technique montrant les dimensions des supports "T" et "W" avec projections pour différents strips.

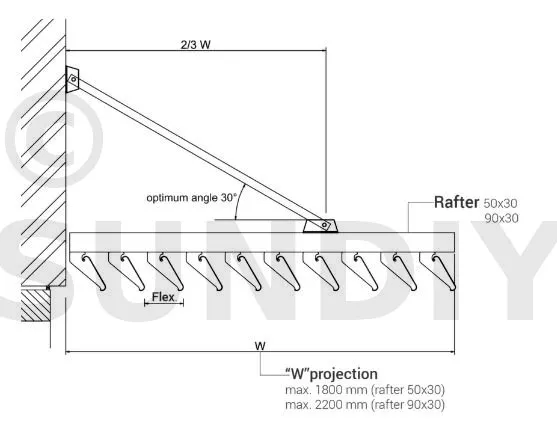

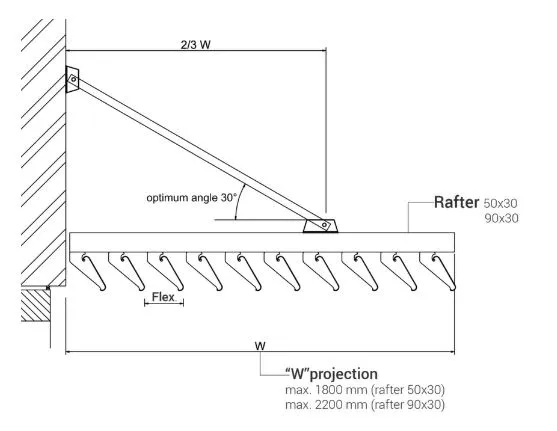

Diagramme technique montrant la projection "W", angle optimal et dimensions des chevrons pour construction.
Diagramme technique montrant la projection "W", angle optimal et dimensions des chevrons pour construction.

Grille aluminium C 100
Taille de persienne100 mm
Epaisseur de la persienne1,2 mm
Persiennes mobilesNon
IntérieurOui
ExtérieurOui
Largeur maximale (L)600 cm
Chute /longueur maximale600 cm
Superficie maximale40 m²
Persienne - Distance des persiennes
(Pas/Pas)
Fléchir

Différentes versions du brise-soleil

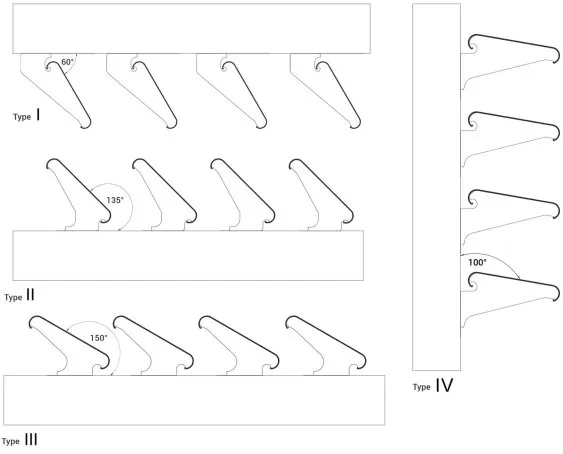

Il existe quatre clips différents pour la persienne C100.
Ci-après les clips avec l’angle correspondant.

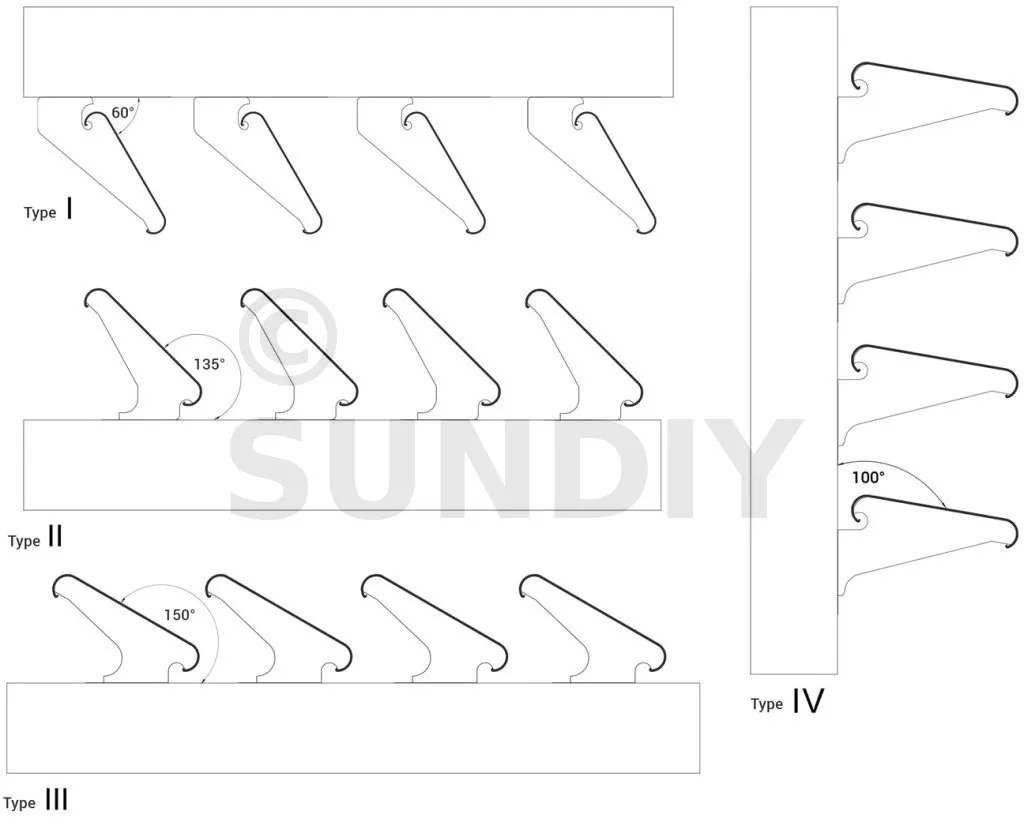

Schéma de supports d’accrochage avec différentes inclinaisons et types, illustrant les angles pour chaque modèle.
Schéma de supports d’accrochage avec différentes inclinaisons et types, illustrant les angles pour chaque modèle.

Installation élégante et fiable pour chaque système C 100

Le système C100 peut être livré avec trois types de chevrons. La taille du surplomb détermine le choix du chevron, tandis que le clip ajuste l’angle de la persienne. Sunshield, fort de son expérience et de son large éventail de supports et de méthodes de montage, assure une installation élégante et fiable pour chaque store, quel que soit le contexte. Pour chaque projet, les ingénieurs de Sunshield fournissent un schéma d’installation détaillé, adapté à la situation spécifique. Il est garanti que le système Sunshield s’intègre harmonieusement à l’architecture du bâtiment.

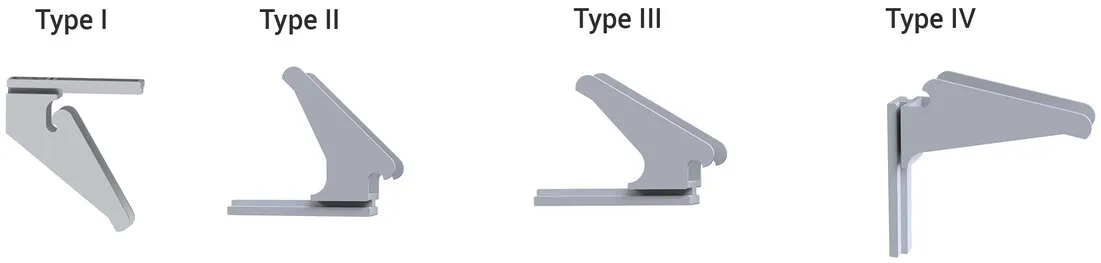

Différents types de supports (Type I, II, III et IV) présentés de manière schématique, illustrant leurs conceptions distinctes.
Différents types de supports (Type I, II, III et IV) présentés de manière schématique, illustrant leurs conceptions distinctes.

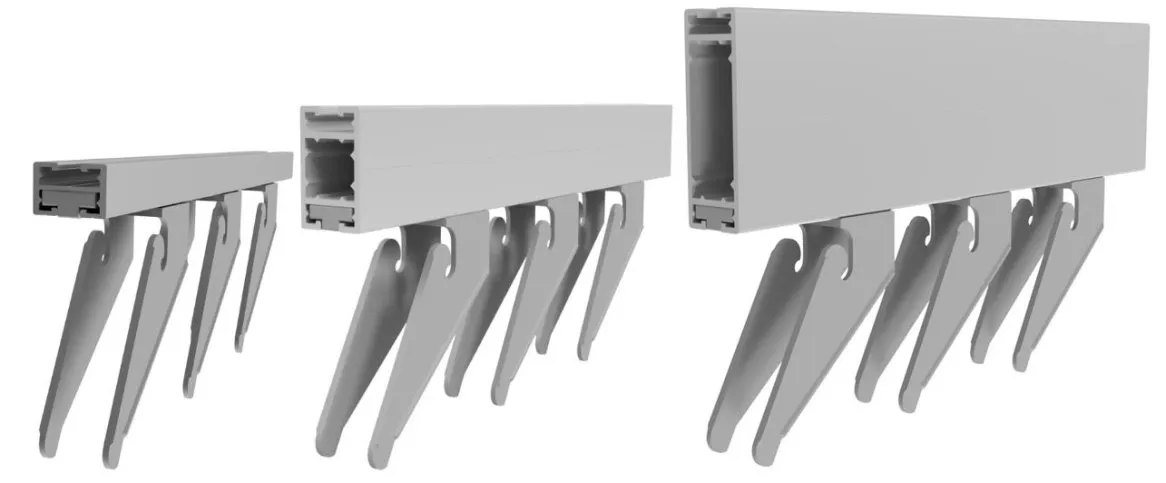

Support de rangement en métal avec crochets ajustables, idéal pour organiser divers objets dans un espace optimisé.
Support de rangement en métal avec crochets ajustables, idéal pour organiser divers objets dans un espace optimisé.
SUNDIY est une marque française. Nos produits sont conçus par des ingénieurs français.
