Le mécanisme SUNDIY peut être monté sur n’importe quel type de support solide :
- bois,
- aluminium,
- Acier,
- Fer forgé,
- béton,
- maçonnerie,
- etc.
Pour tous types d’usage tels que pergola bioclimatique, Brise-Soleil Orientable (BSO).

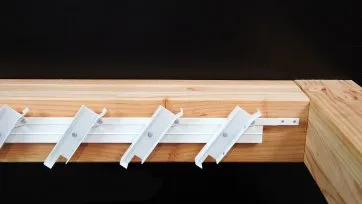

Le mécanisme est composé d’une partie gauche et d’une partie droite, symétrique l’une de l’autre.
- (1) Corps principal
- (2) Porte-lame
- (3) Tringle

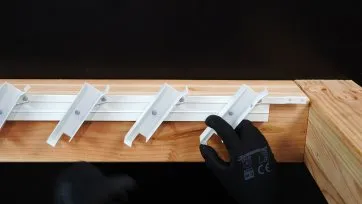

Le mécanisme est composé d’une partie gauche et d’une partie droite, symétrique l’une de l’autre.

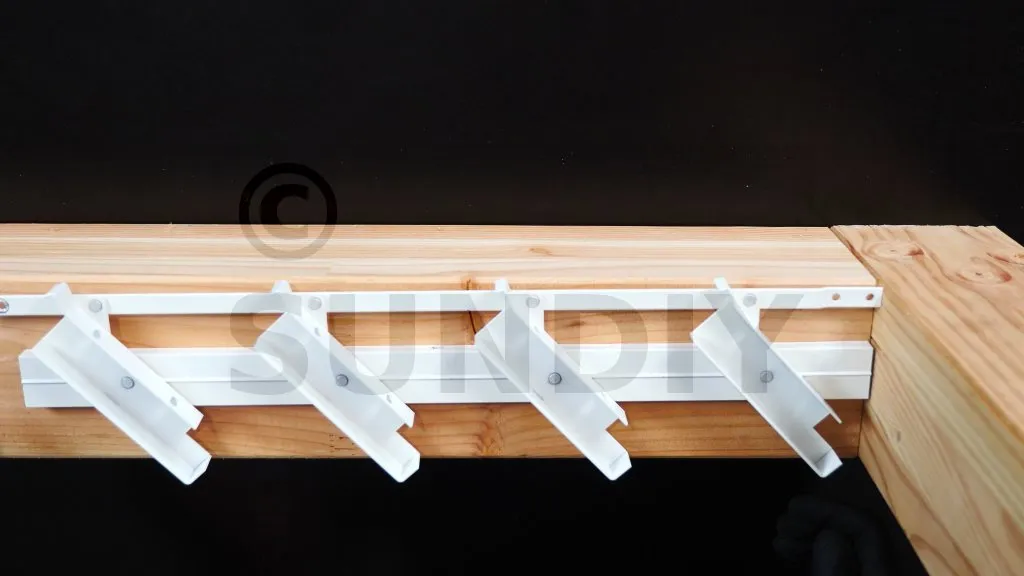

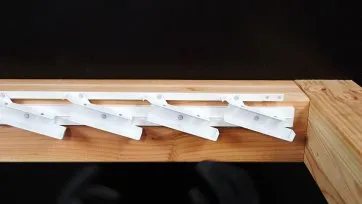

Tout est possible. Mais pour une pergola bioclimatique, l’orientation standard est celle ci-dessus, qui permet un réglage précis de la quantité de lumière ainsi qu’une ventilation optimale même en position ouverte.

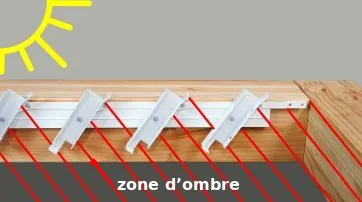

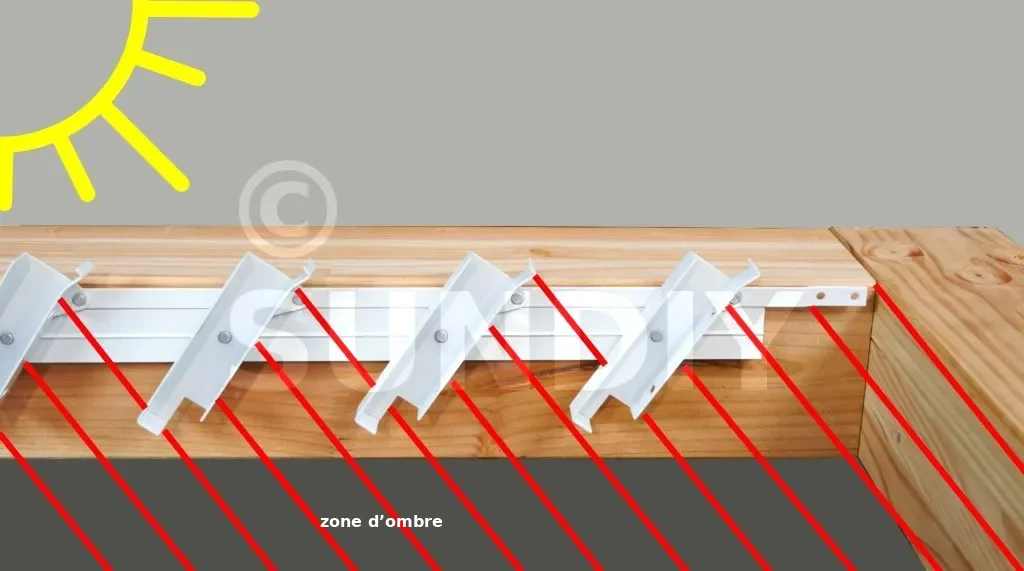

En été, au plus fort de l’ensoleillement, le soleil est au zénith. Les rayons sont stoppés par les lames. La pergola génère de l’ombre. Mais les lames en position ouverte permettent une bonne ventilation.

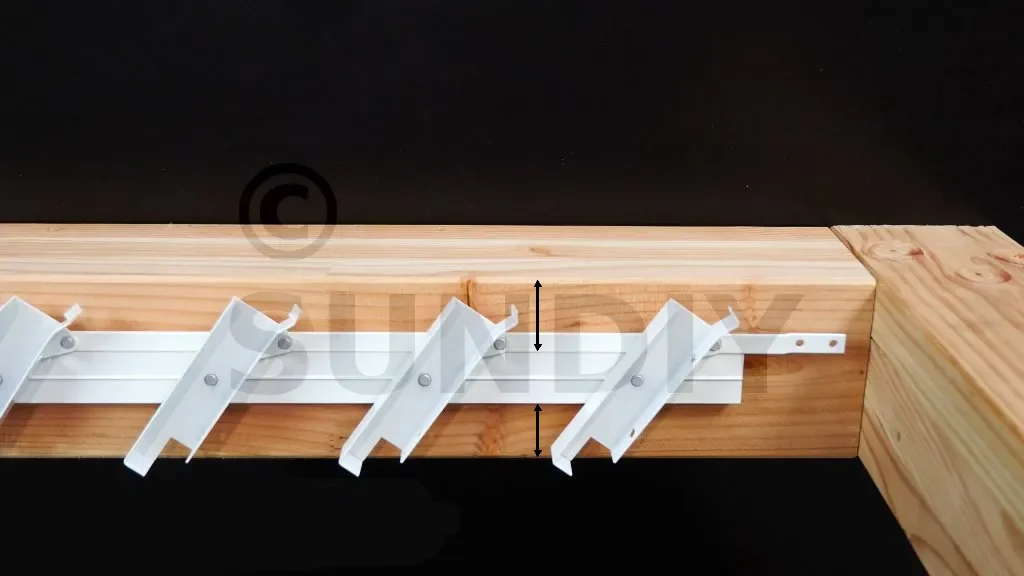

Le positionnement vertical du mécanisme
sur une poutre dépend principalement du type d’actionnement choisi :
- avec le système à canne Blade Driver, tout est possible, en haut, au milieu, en bas.

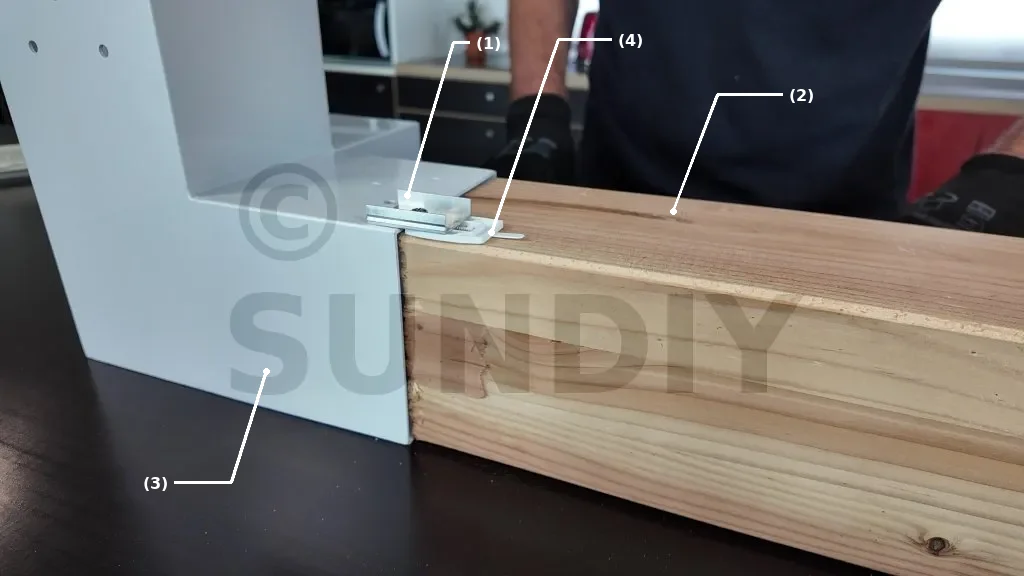

- avec la motorisation SMART, le mécanisme est obligatoirement fixé en position supérieure, le bord supérieur du corps (1) affleurant avec la face supérieure de la poutre (2).
- avec l’actionneur à cardan Blade Runner, le mécanisme est fixé en position supérieure mais peut se situer jusqu’à 10mm sous la face supérieure de la poutre.
- convient aussi à l’actionnement à canne Blade Driver
- avec la motorisation invisible SMART-i, le mécanisme est en position intermédiaire. Se reporter à la notice de pose de SMART-i.
- convient aussi à l’actionnement à canne Blade Driver

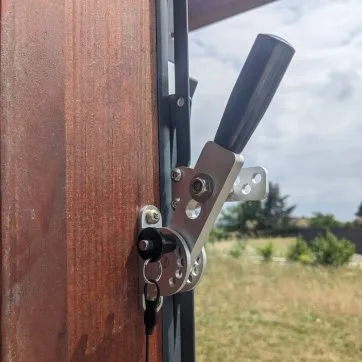

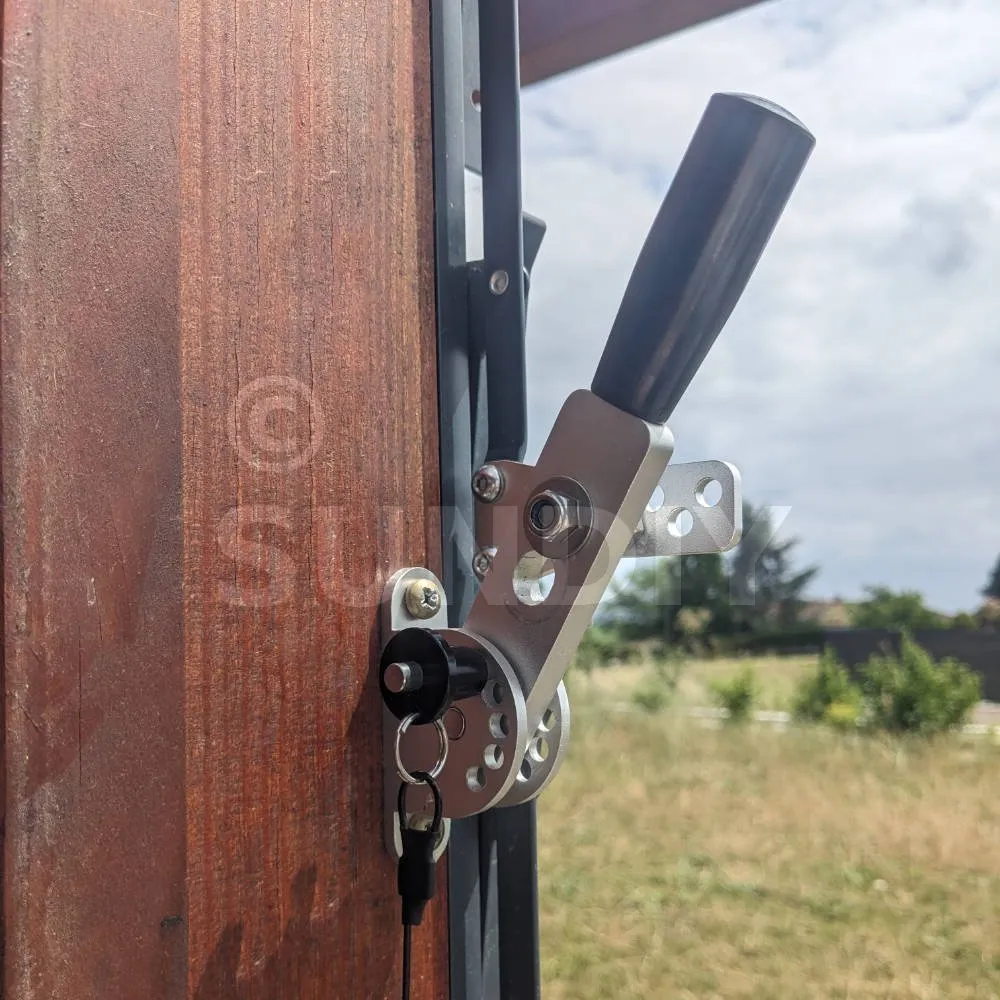

- avec l’actionneur Blade Locker, le mécanisme est positionné en affleurement du côté Blade Locker et jusqu’à 20mm à l’intérieur de la poutre le supportant.
Fixation du premier mécanisme

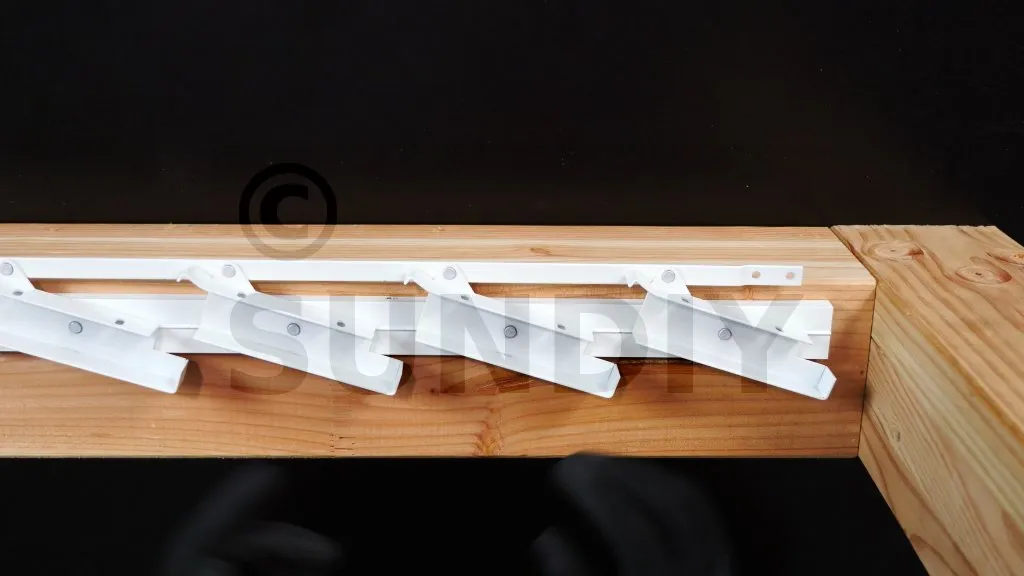

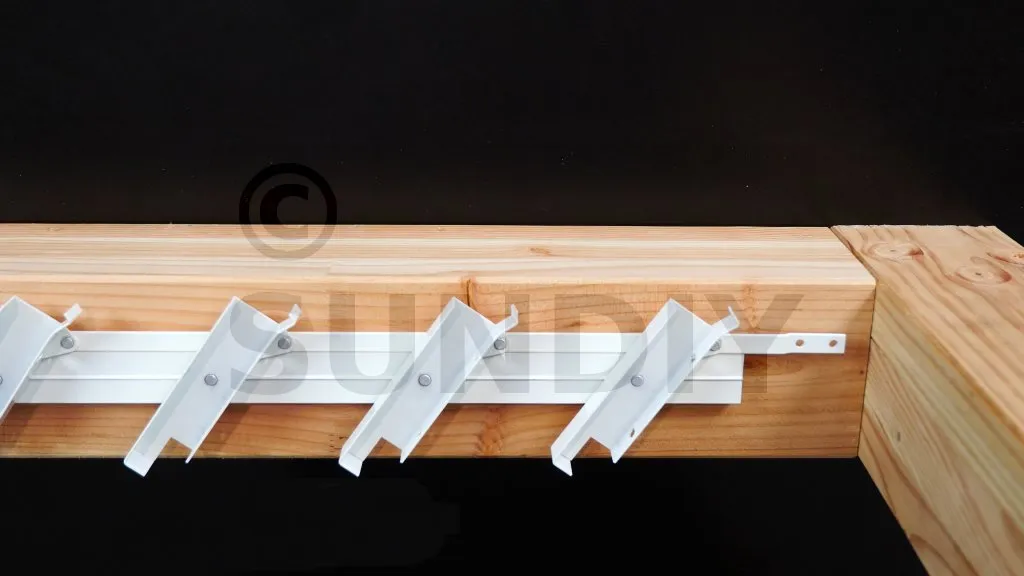

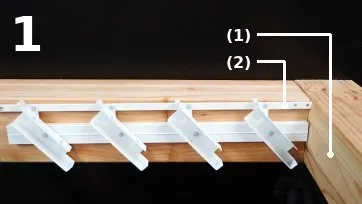

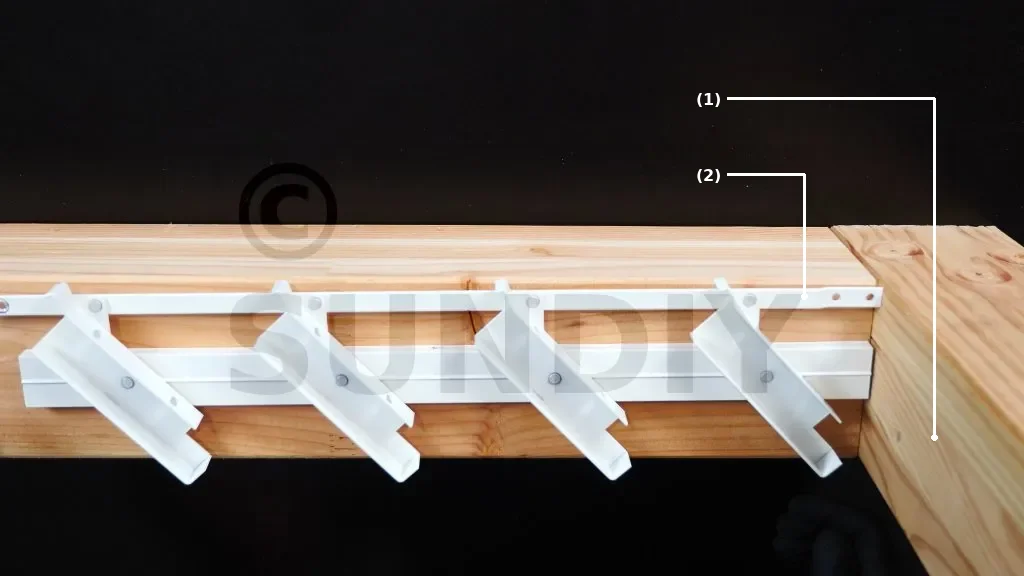

Si le premier mécanisme est en appuie contre un mur ou une poutre (1), le début de tringle (2) peut empêcher l’ouverture totale. Il faut alors couper cette partie de la tringle, avec une scie à métaux, une meuleuse d’angle, etc.
Les butées permettent une finition impeccable ainsi qu’un blocage des mécanismes aux extrémités.

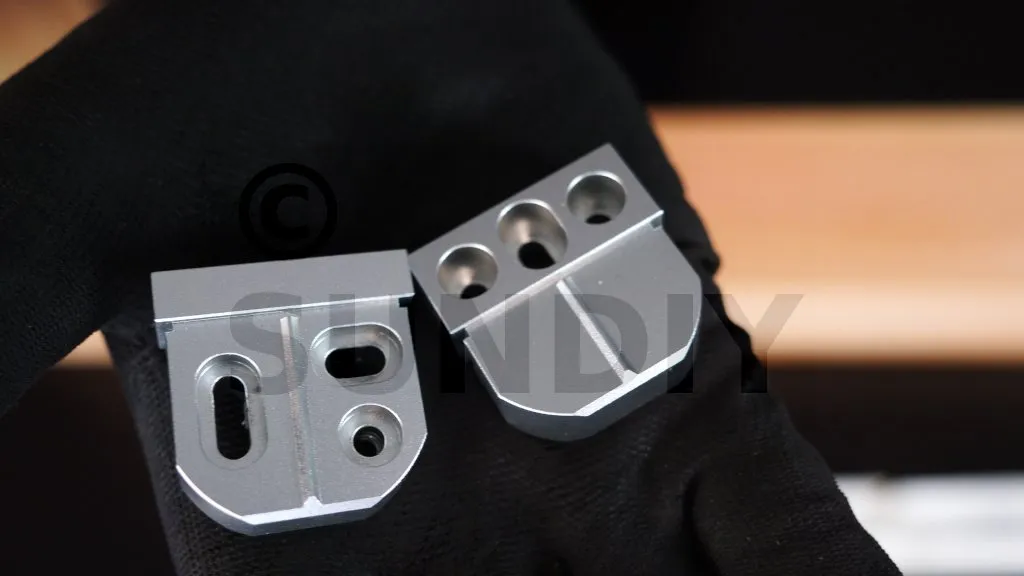

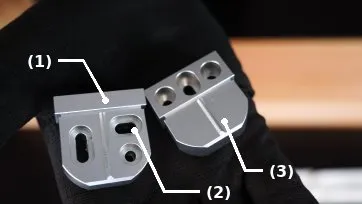

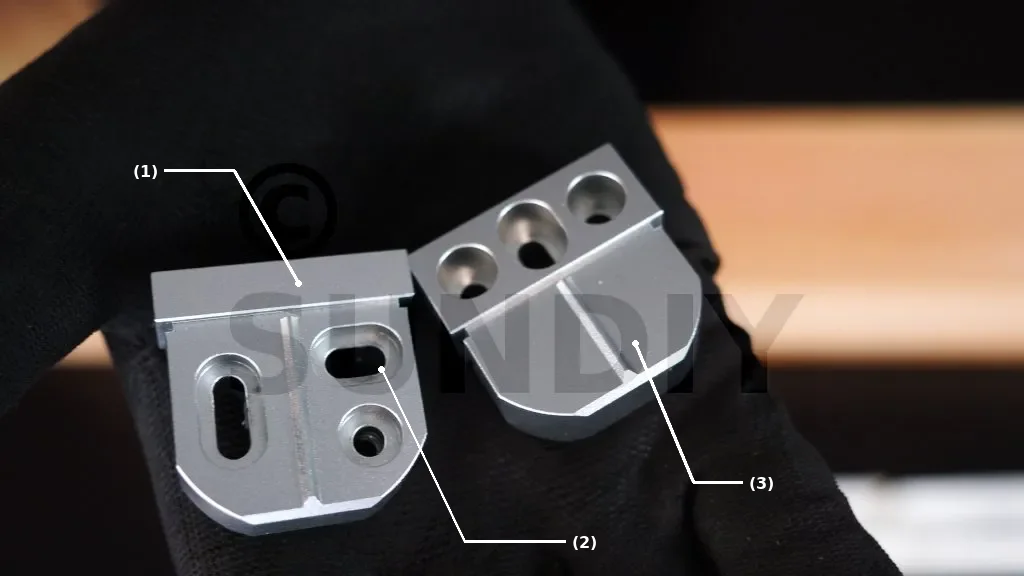

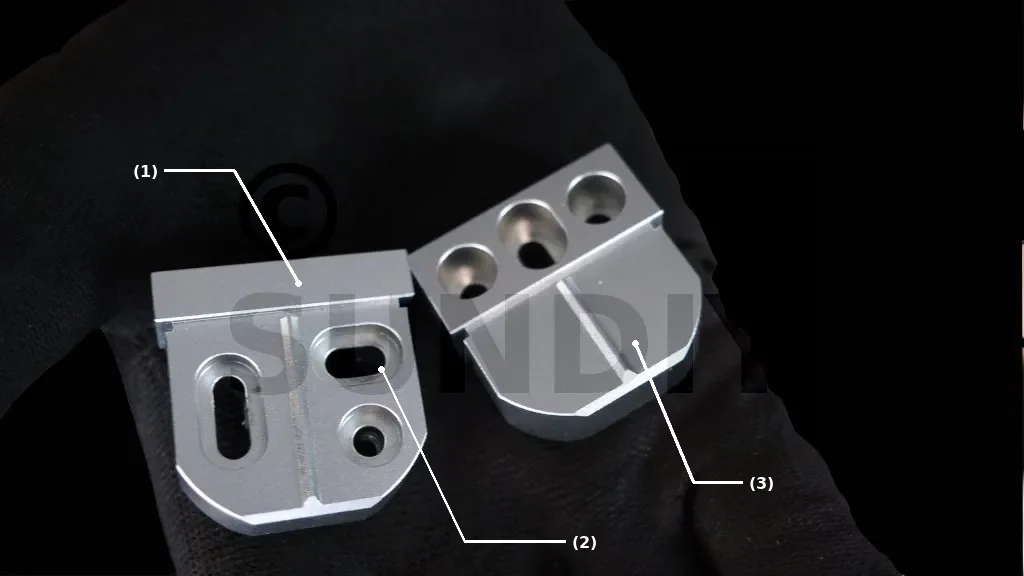

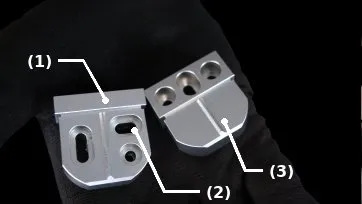

Attention, deux types de butées :

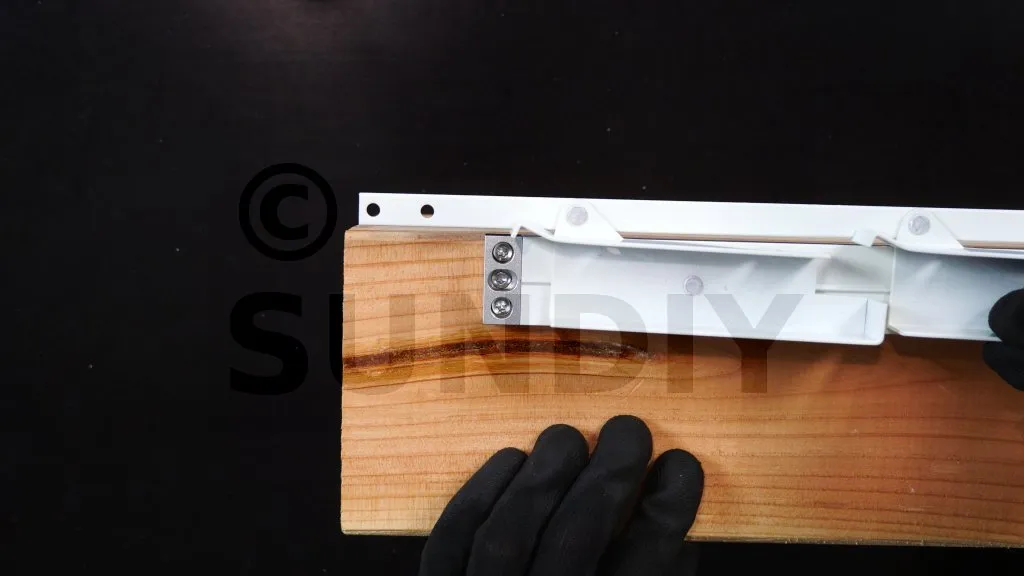

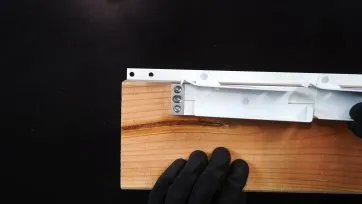

- avec la butée de départ (1), les orifices de fixation (2) sont occultés quand le mécanisme est mis en place,
- avec la butée d’arrivée (3), les orifices de fixation restent visibles.

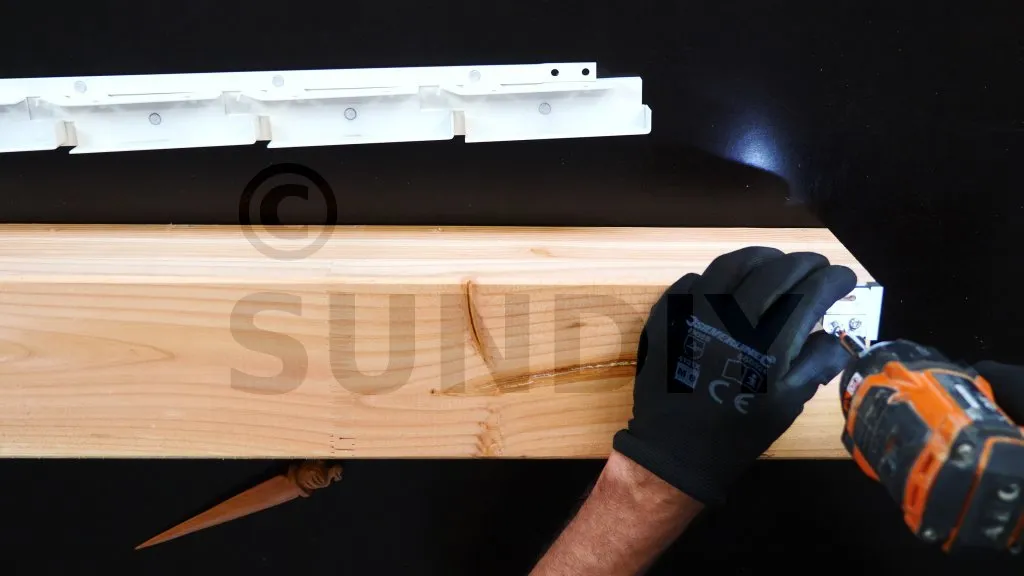

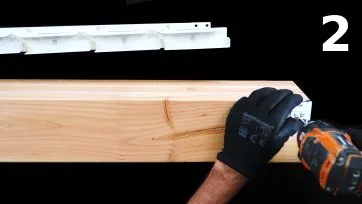

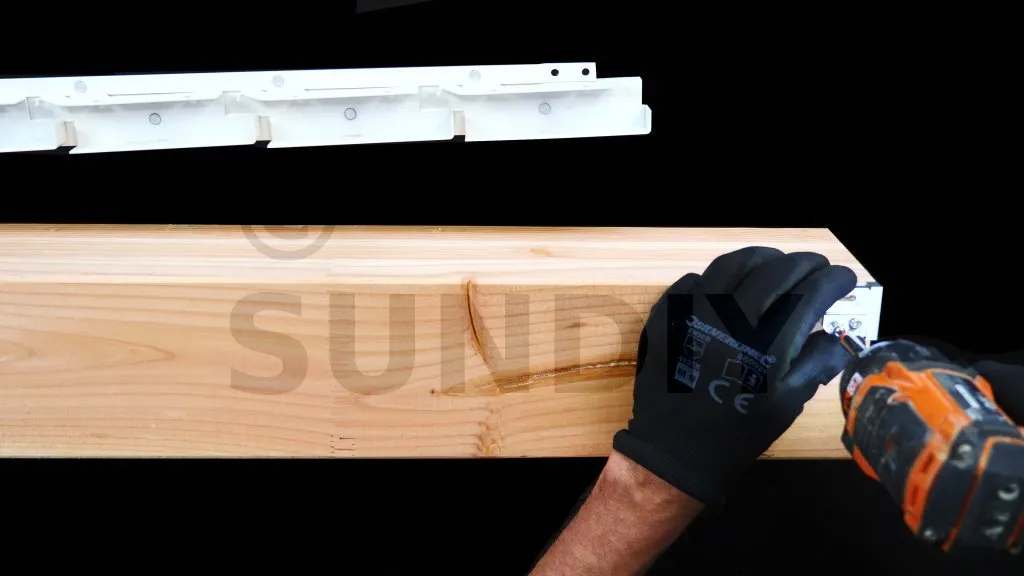

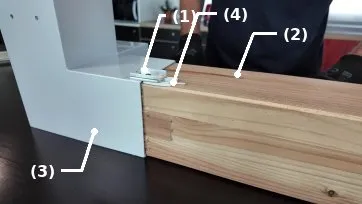

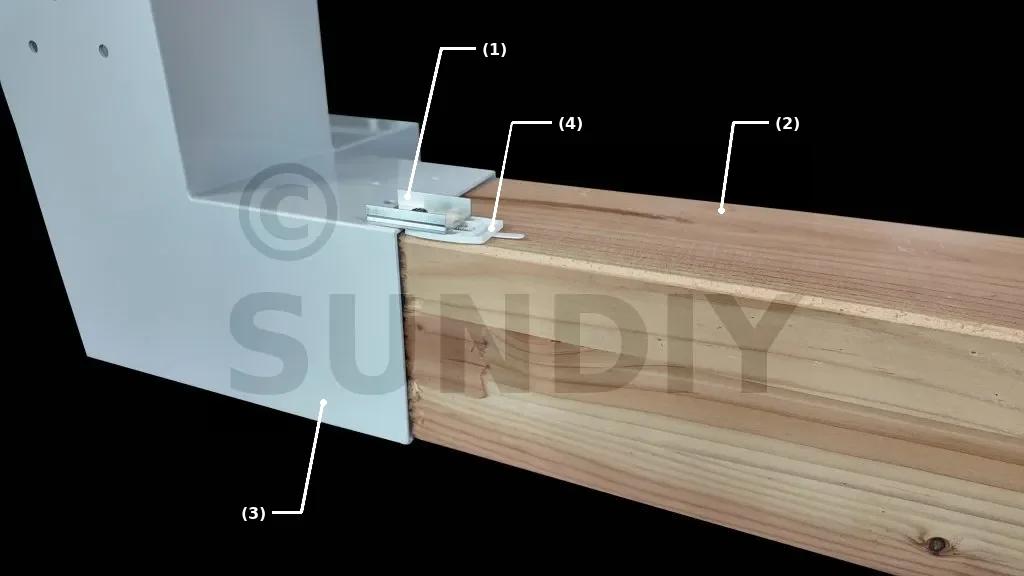

Elle permet de positionner le mécanisme à la distance idéale du bord. A fixer à l’aide de vis adaptées au support.

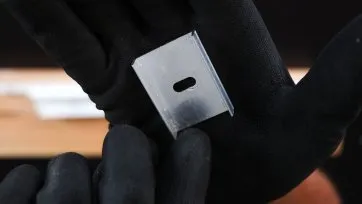

Le mécanisme est fixé grâce à des clips de fixation invisible. Utiliser une vis de fixation en fonction du support :
- Vis à bois sur poutre en bois,
- Vis à tôle pour support acier ou aluminium,
- Vis d’ancrage béton, cheville à frapper, ou cheville crampon pour support en maçonnerie.

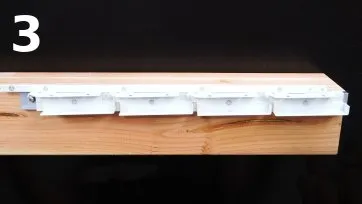

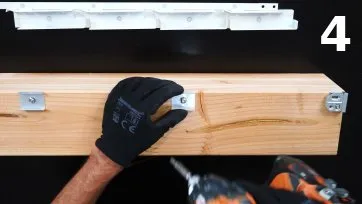

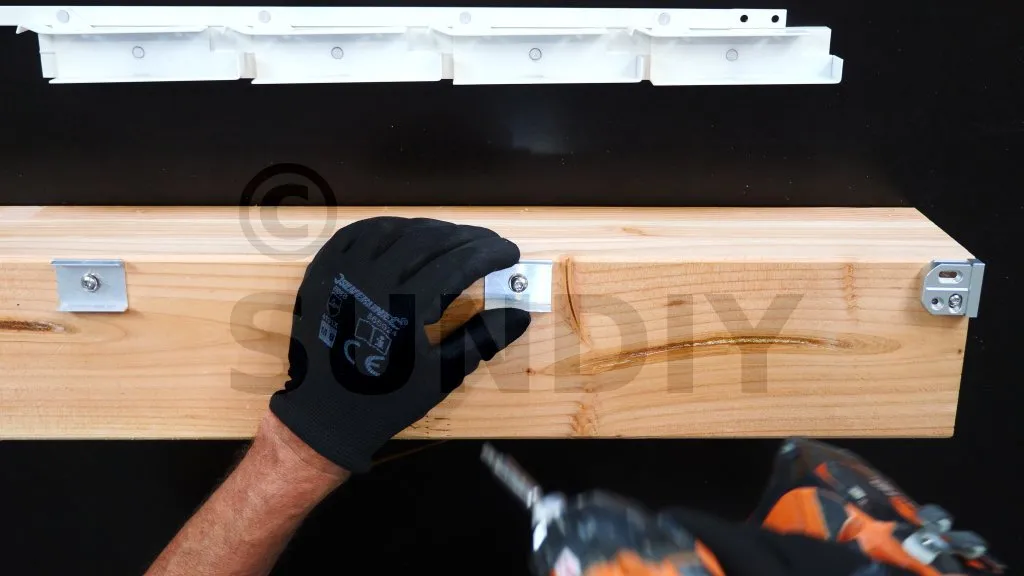

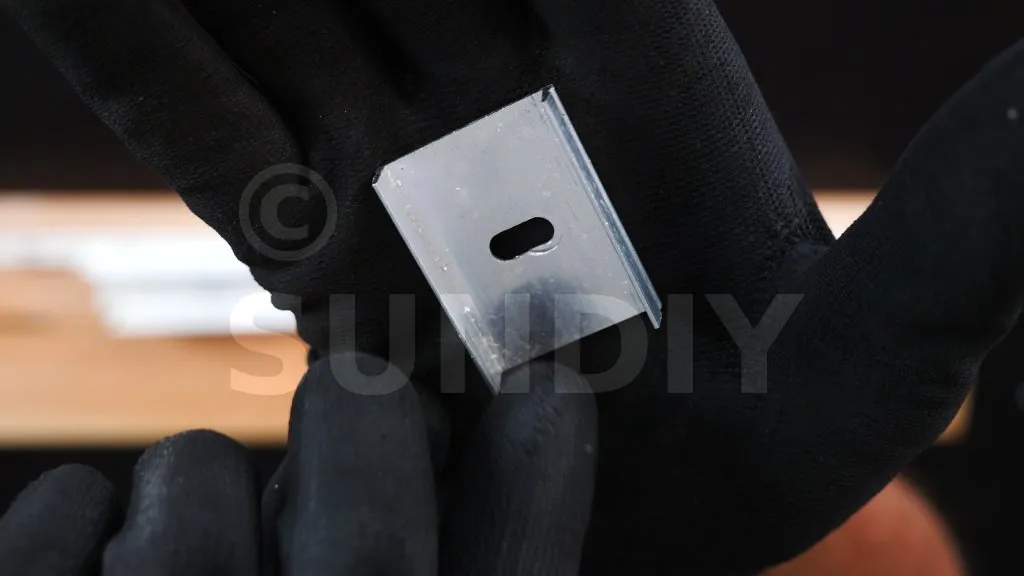

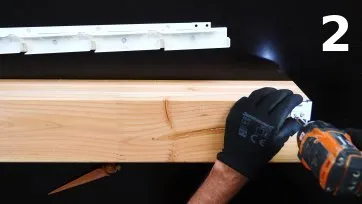

le mécanisme étant en place sur la butée de départ, positionner un 1er clip (1) à l’extrémité du corps du mécanisme, en le laissant dépasser afin de permettre de le visser et de servir à la fixation du mécanisme suivant. Le trou oblong du clip permet de l’ajuster verticalement.

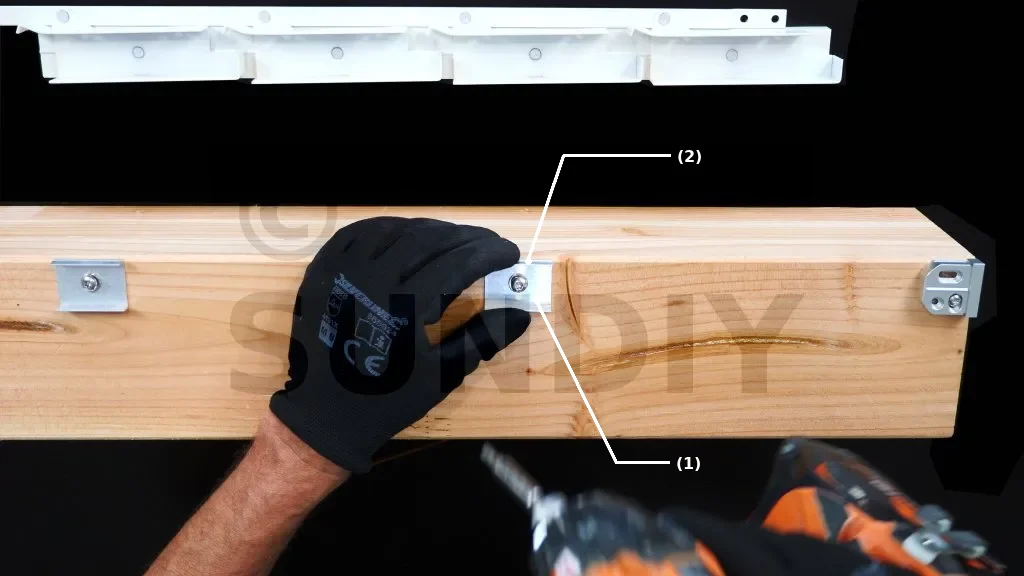

Le clip central (1) est OBLIGATOIRE si une des conditions suivantes est remplie :
- Lames aluminium de longueur supérieure à 2m,
- lames BOIS de longueurs supérieures à 1m,
- en zone montagneuse ou venteuse,
- pour les premiers mécanismes transmettant la force du dispositif d’actionnement.
Dans les autres cas, le clip central est optionnel mais recommandé.

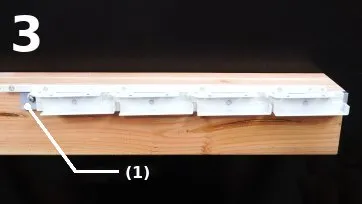

Marquer discrètement (2) la position du clip central, pour l’étape 8.

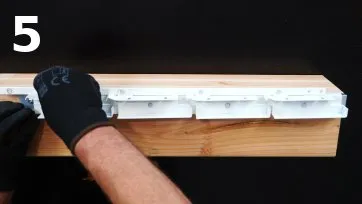

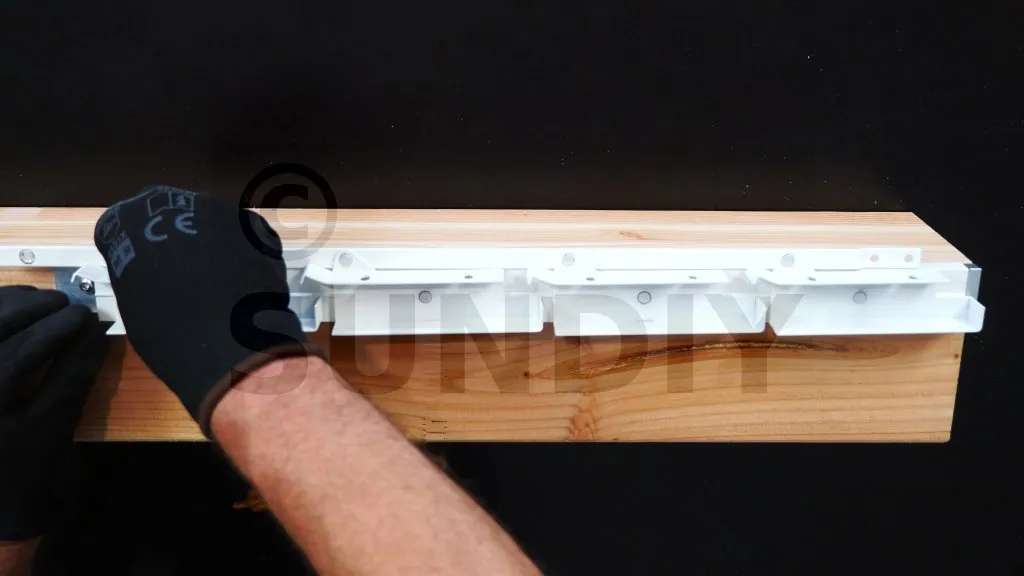

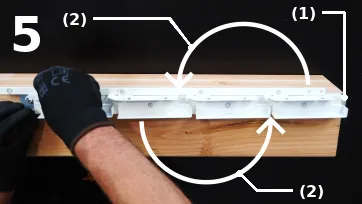

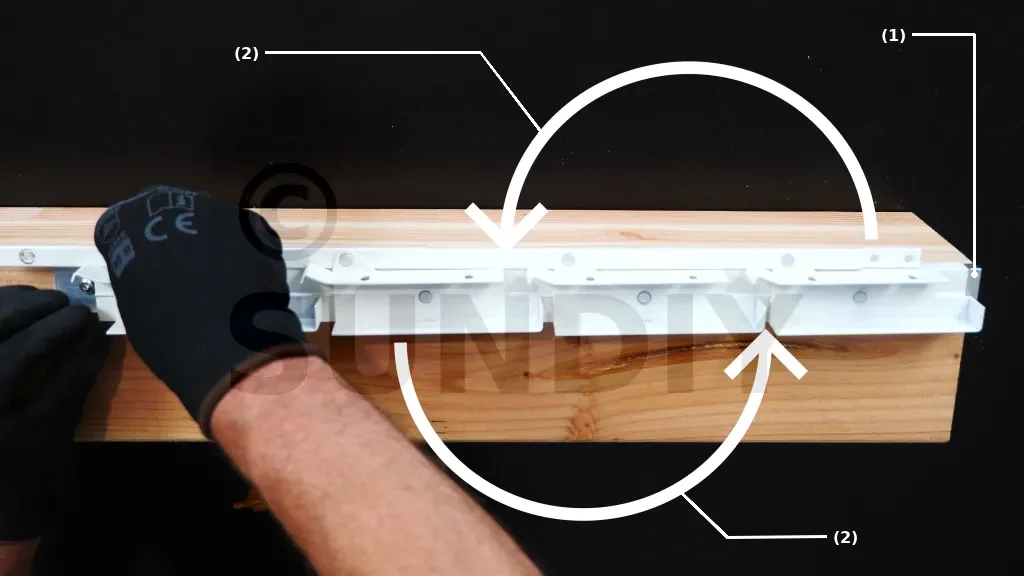

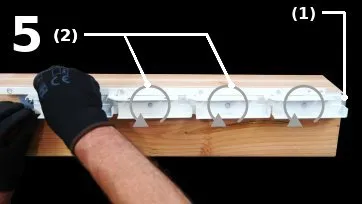

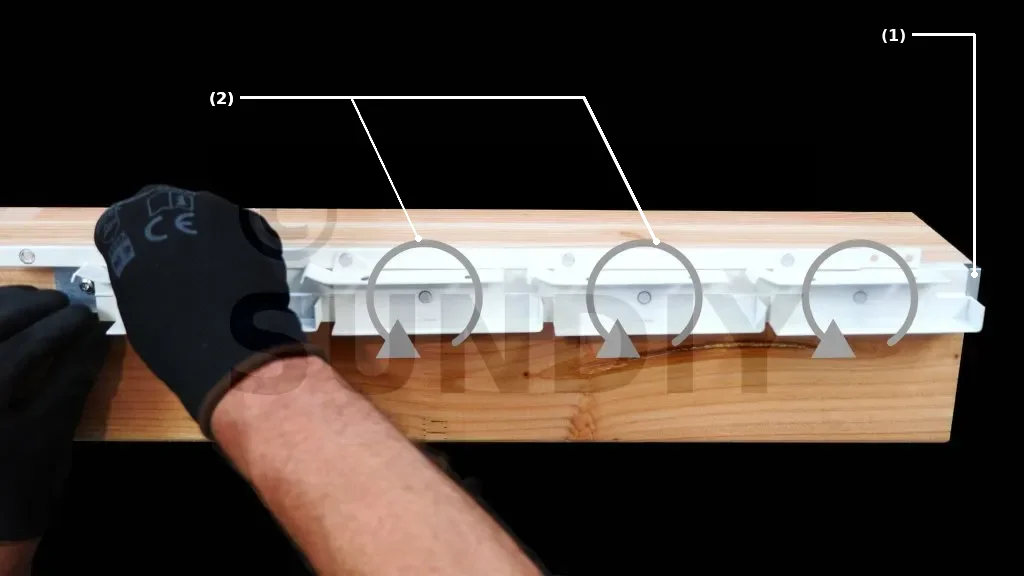

fermement contre la butée de départ (1). Vérifier l’alignement vertical ; par rapport à la face supérieure de la poutre sur la photo. Réajuster si nécessaire. Au début, le mécanisme peut être un peu "dur". Rotationner (2) plusieurs fois les porte-lames pour commencer à les roder.
Fixation des mécanismes suivants
ATTENTION : il est important de respecter la méthode afin d’assurer un bon alignement de toutes les lames.

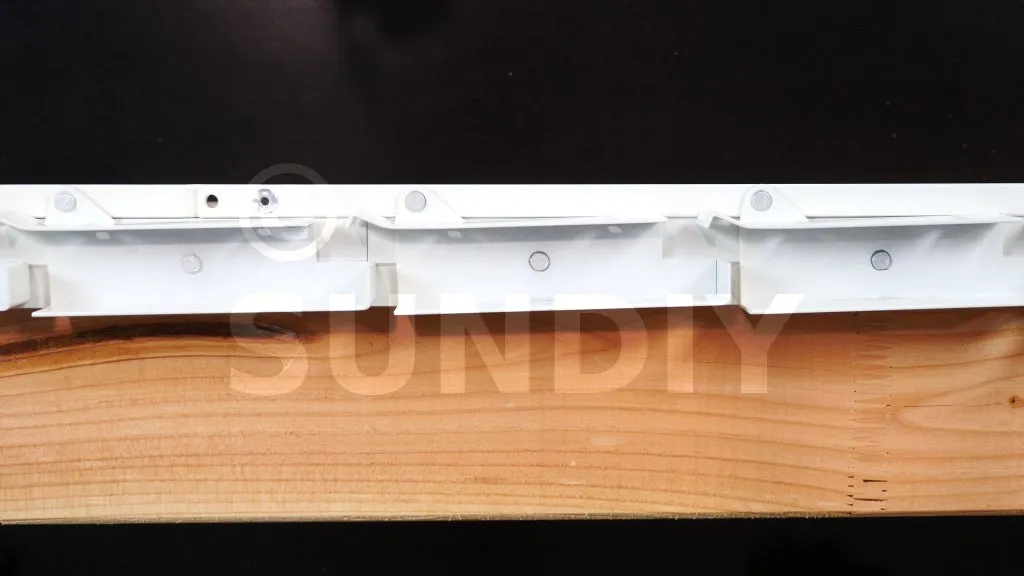

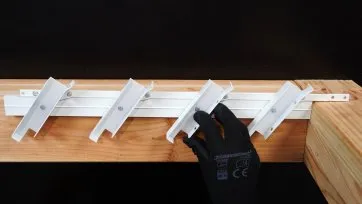

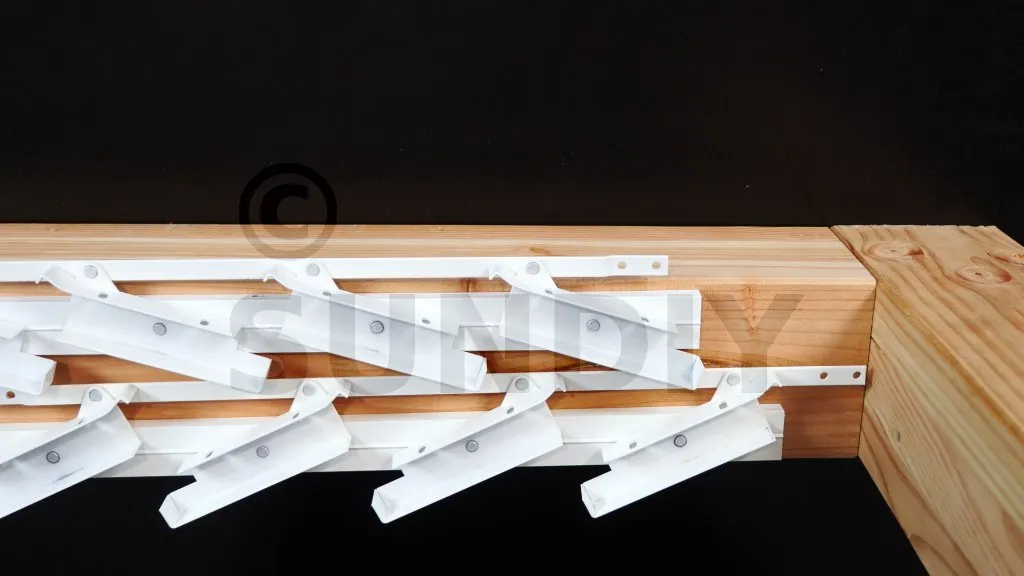

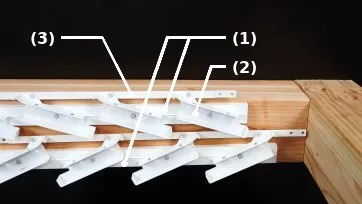

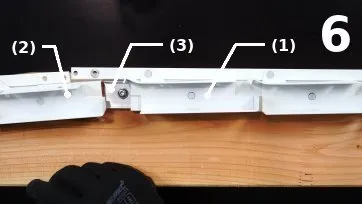

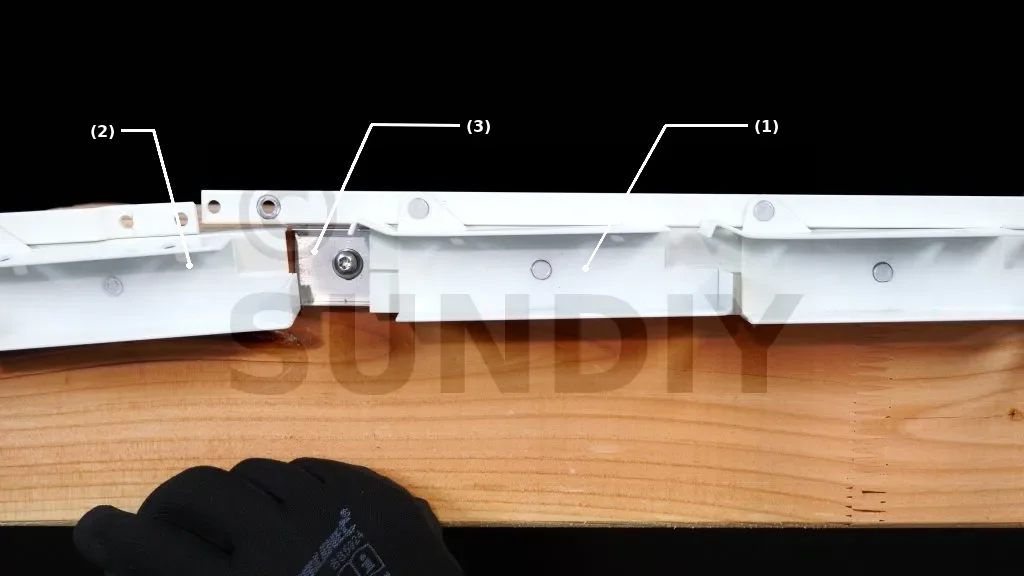

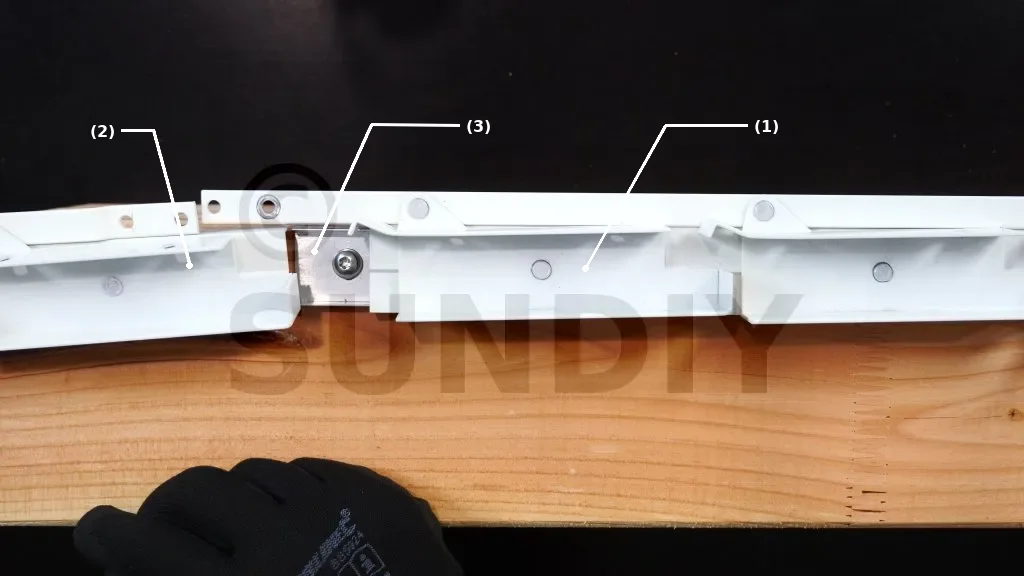

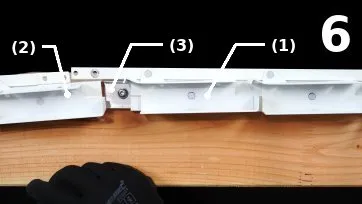

Le 1er mécanisme (1) étant en place, positionner et clipser le 2ème mécanisme (2) sur le clip commun (3).

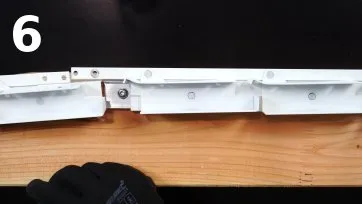

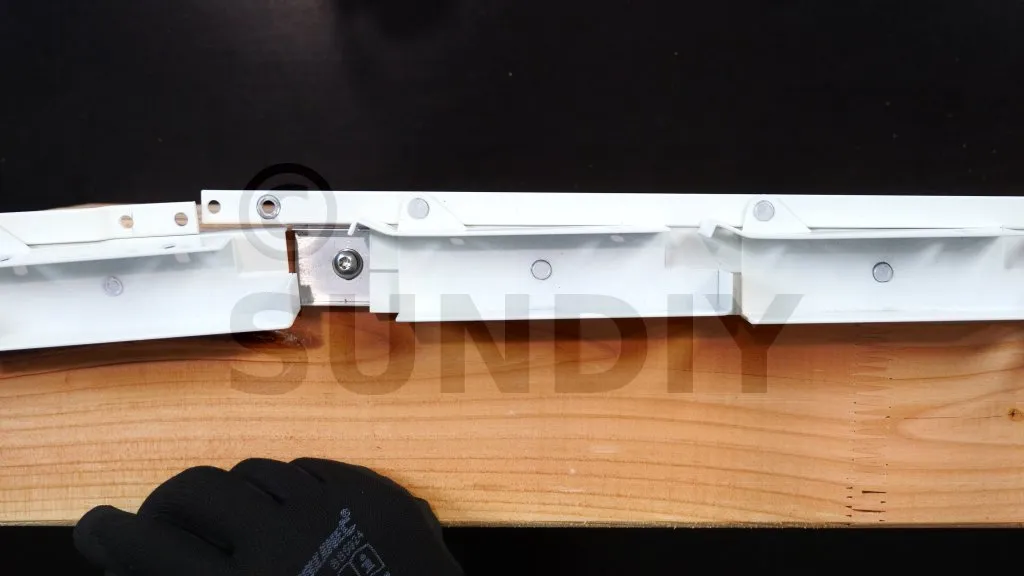

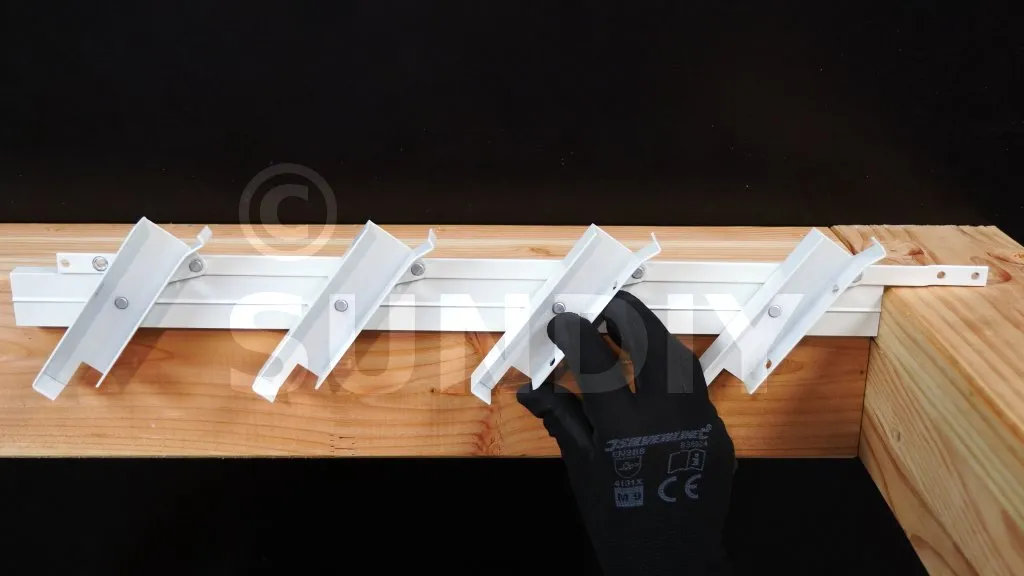

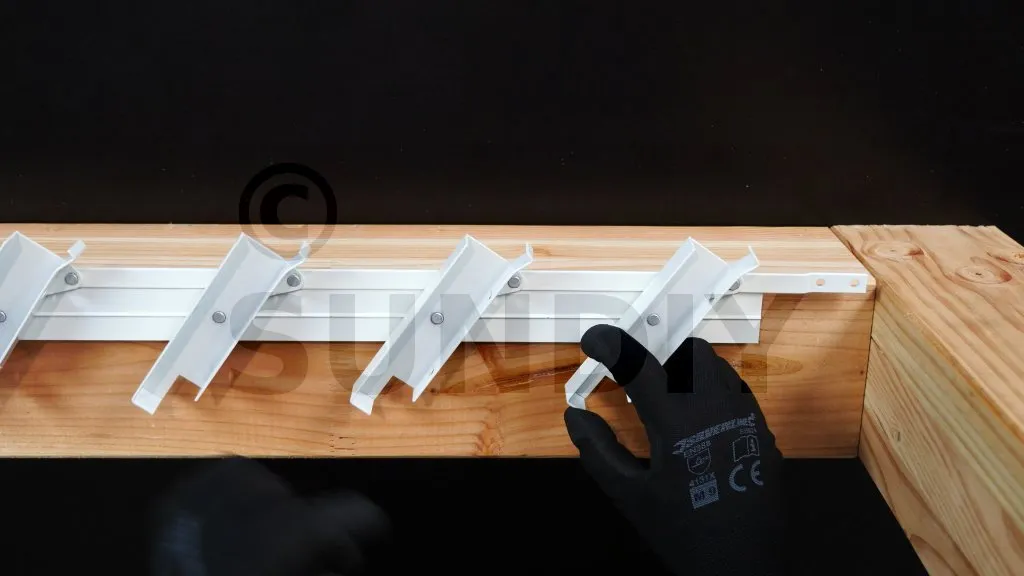

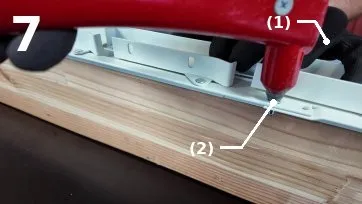

- Avec la main (1) maintenir fermement les deux mécanismes en position fermée. Les porte-lames doivent pointer légèrement vers le bas.

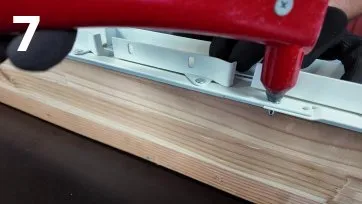

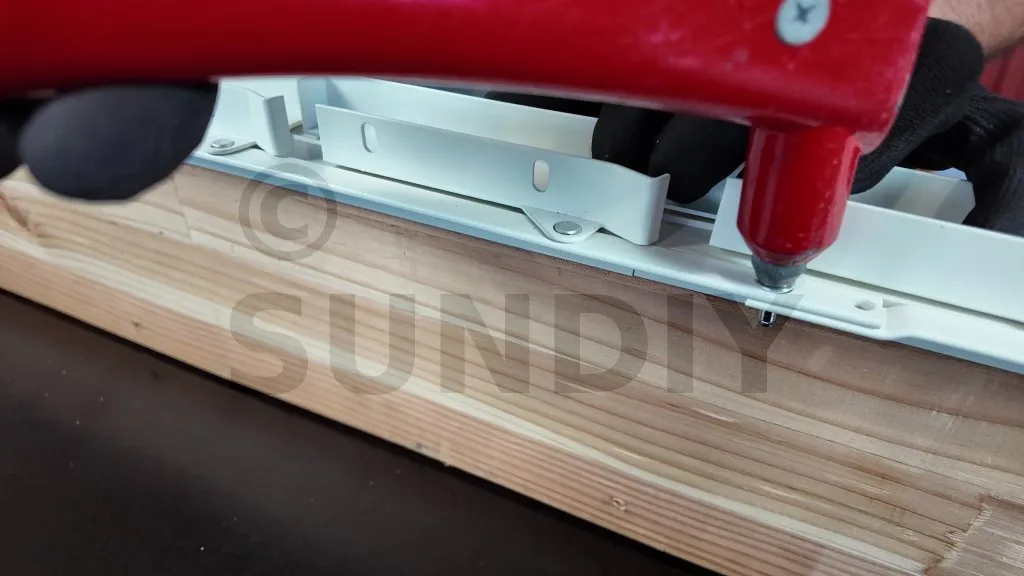

- Assembler les deux tringles avec un rivet (2) (comme sur la photo) ou un boulon.
Dans un premier temps, ne mettre qu’une seule fixation sur les deux. La 2ème fixation sera placée ultérieurement si toutes les lames sont alignées correctement en position fermée ET une fois que tous les mécanismes seront en place.

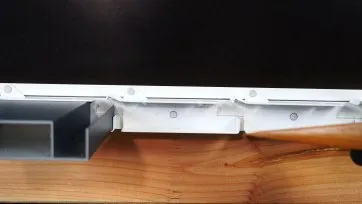

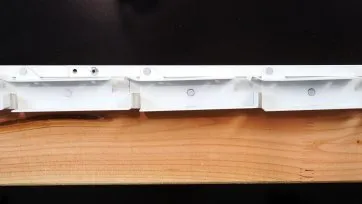

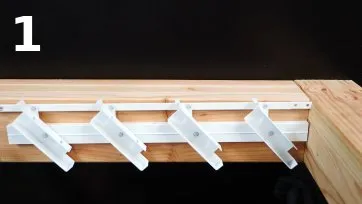

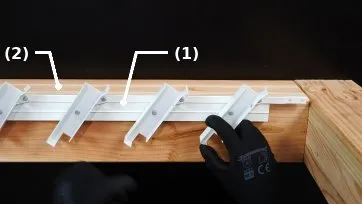

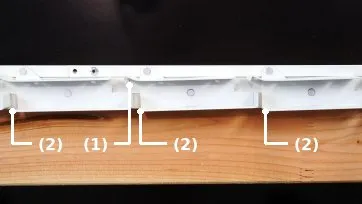

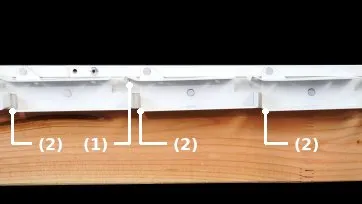

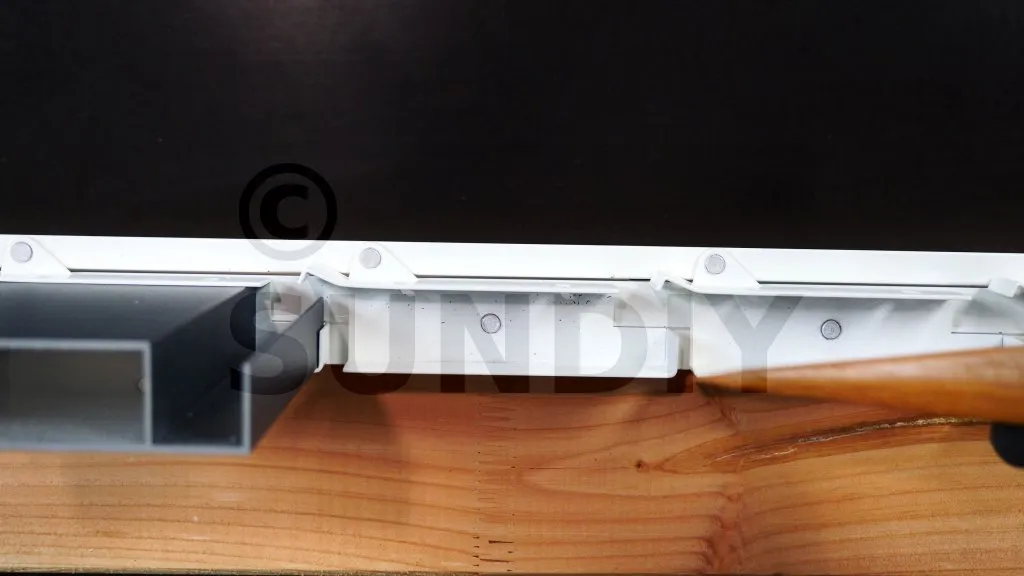

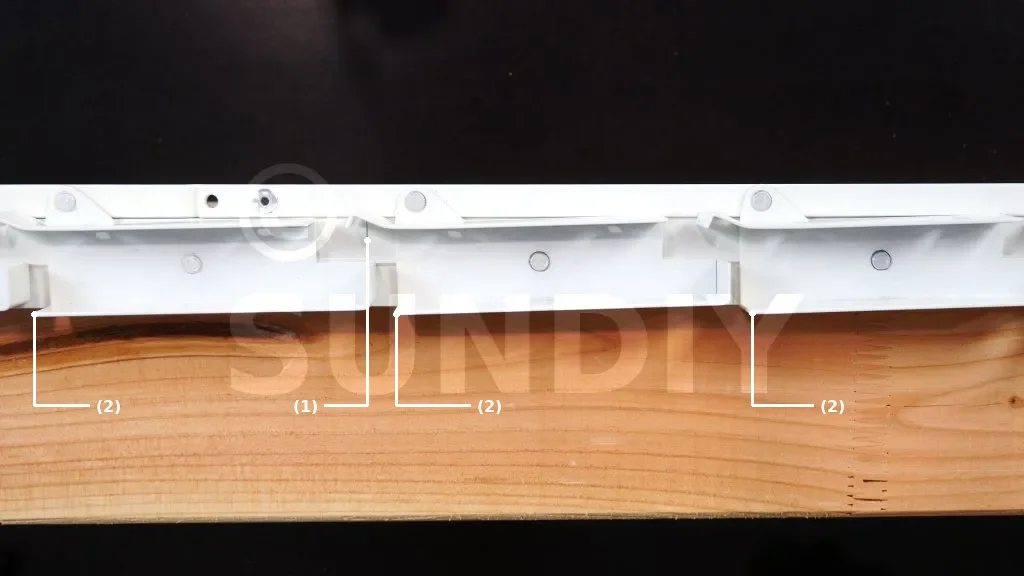

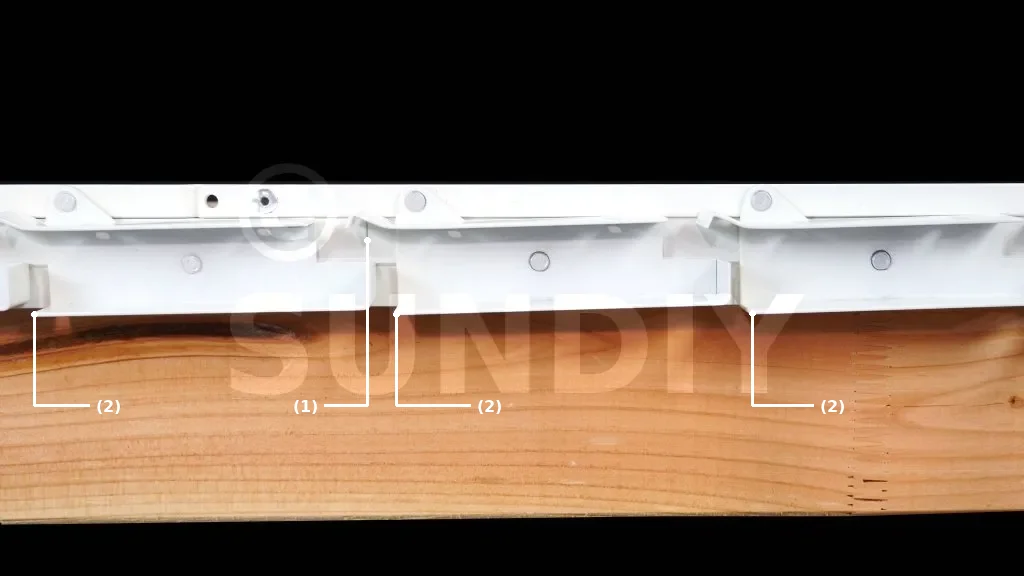

En fonction de la température ambiante, et des conditions de pause, il est possible d’avoir à ménager un léger jeu (1) entre les mécanismes, afin d’obtenir un parfait alignement des lames. En position fermée, les lames doivent légèrement pointer vers le bas (2).

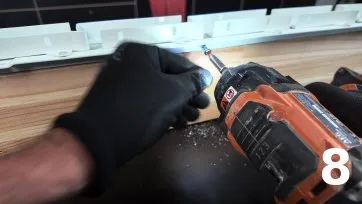

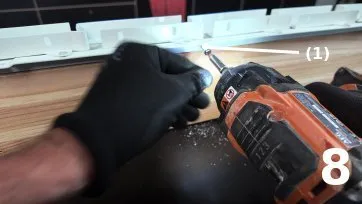

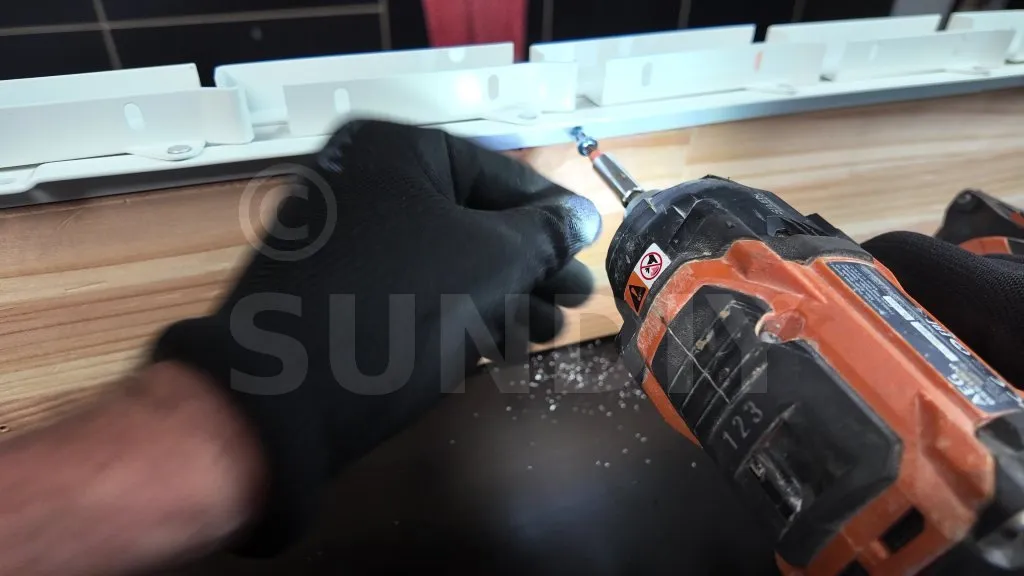

Afin de maintenir le positionnement et renforcer le maintien des mécanismes, il est conseillé de fixer (1) le mécanisme à son clip central, par le dessus, avec une vis à tôle. Le marquage que l’on a fait à l’étape 4 permet de repérer la position du clip central.
Ce conseil devient une OBLIGATION dans les cas suivants :
- Lames aluminium de longueur supérieure à 2m,
- lames BOIS de longueurs supérieures à 1m,
- en zone montagneuse ou venteuse,
- pour les premiers mécanismes transmettant la force du dispositif d’actionnement.

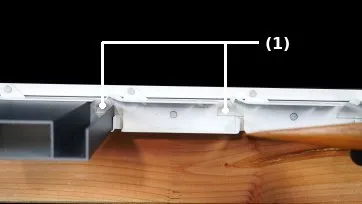

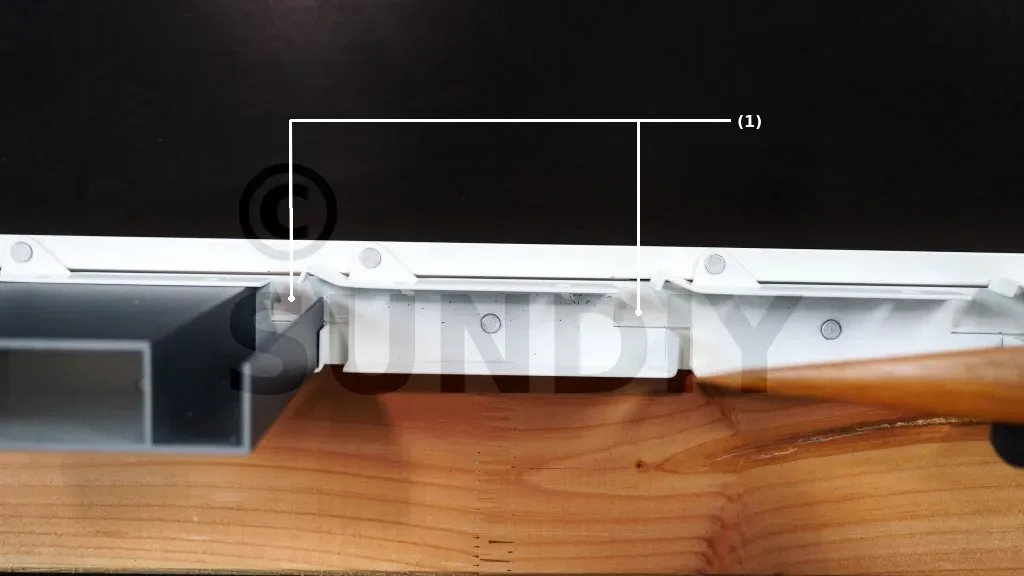

Dans le cas de lames aluminium, le renfort de fixation peut être positionné latéralement, au niveau du volume de la gouttière de lame (1). Utiliser une vis à tête ronde, adaptée au support.
Alternative déconseillée pour des lames BOIS qui risquent de bloquer sur la tête de vis.

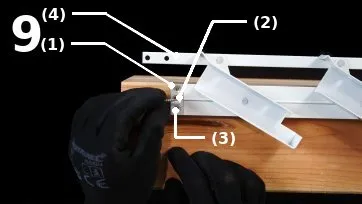

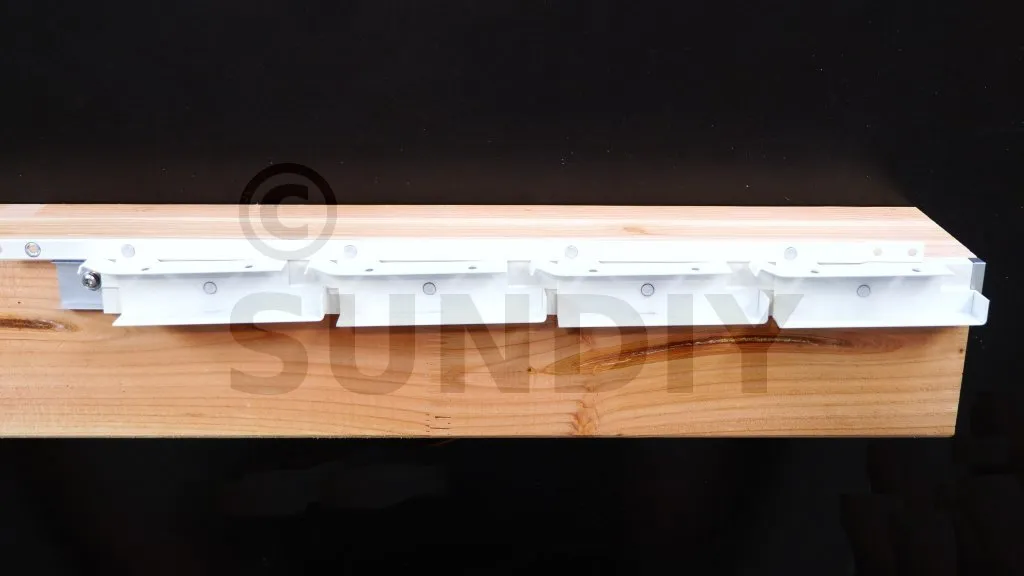

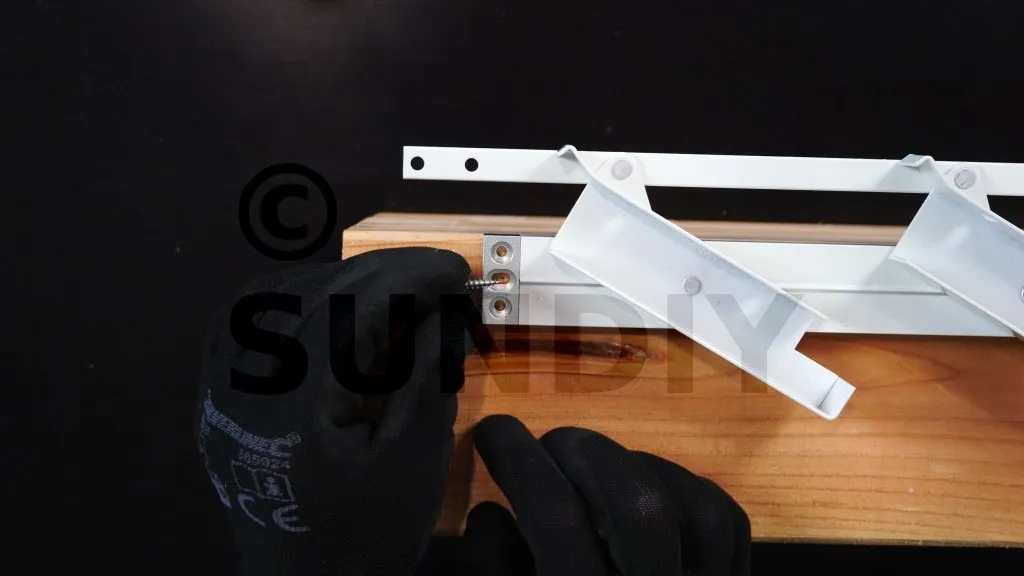

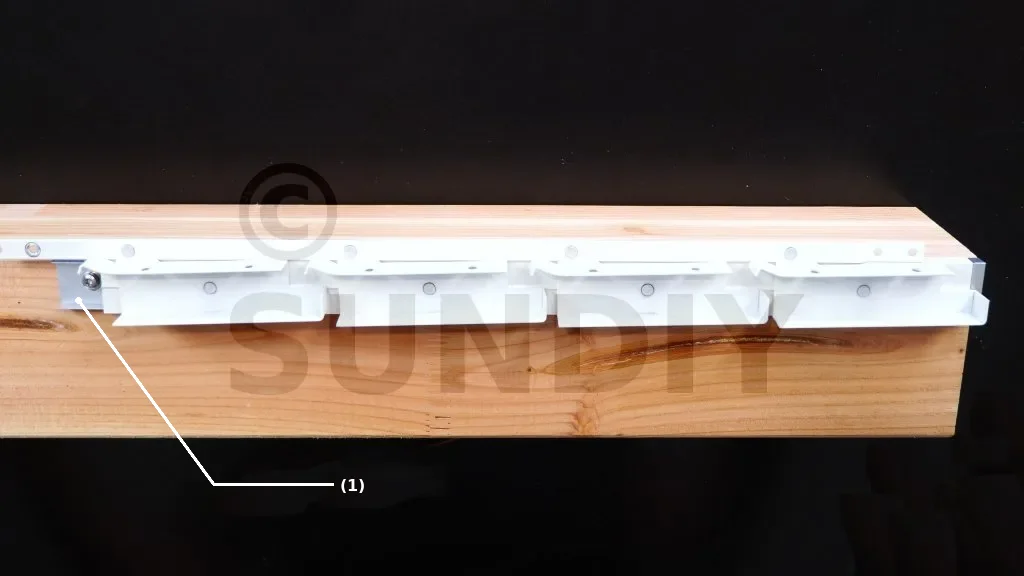

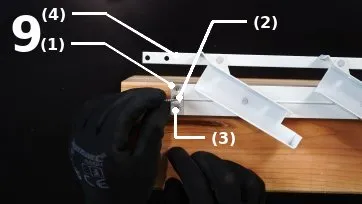

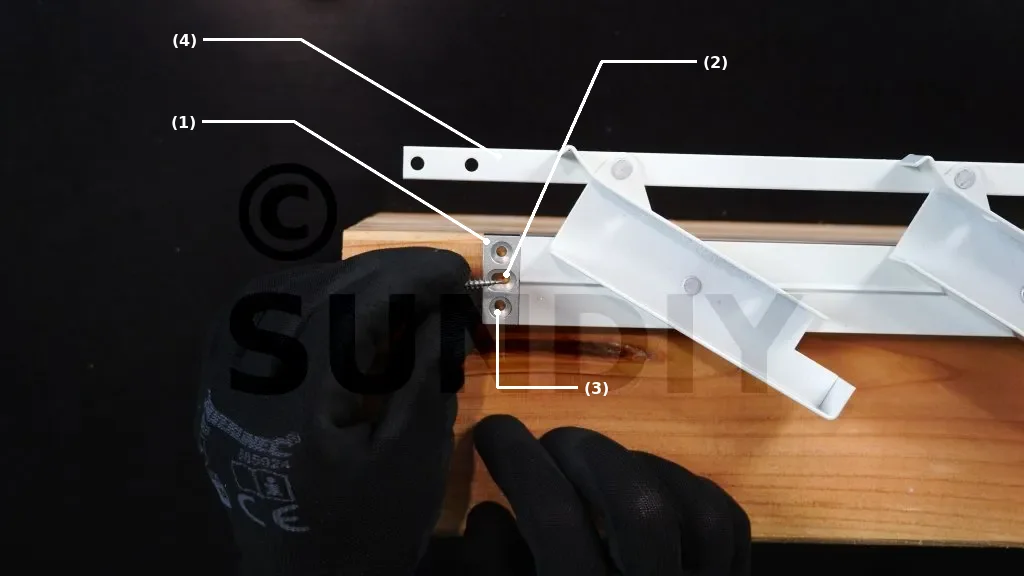

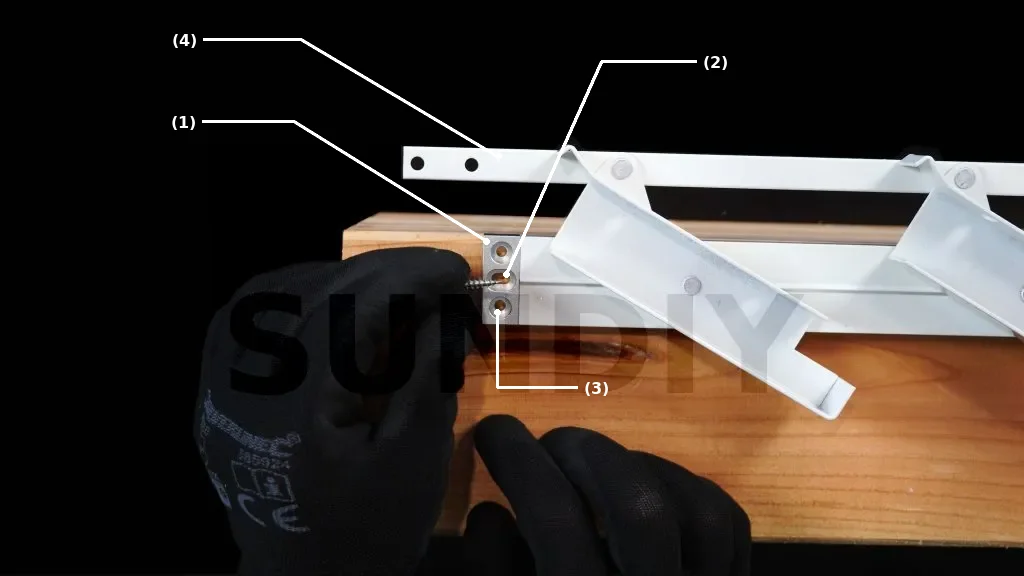

Placer fermement la butée d’arrivée (1) contre le dernier mécanisme. Puis visser dans le trou oblong (2) et enfin visser au travers des deux autres orifices (3). Couper la tringle (4) si elle gêne la fermeture du mécanisme.

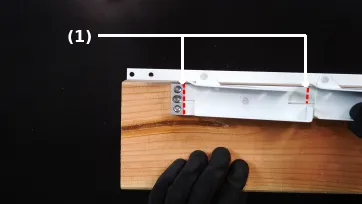

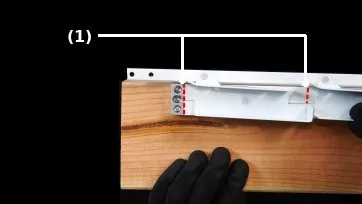

Découper le corps du mécanisme au niveau de l’angle 90° du relevé (1) du porte-lame . La reliquat de mécanisme peut être utilisé pour démarrer la travée suivante.
Evidemment, il faut sectionner le mécanisme avant de fixer la butée d’arrivée.
