Avant de commencer
Avant toute intervention, vérifiez les points suivants :
- Les poutres de la pergola sont solidement fixées et correctement positionnées.
- Le côté vers lequel l’eau doit être évacuée a été déterminé.
- Le chemin d’évacuation de l’eau est libre de tout obstacle.
- Les surfaces de fixation sont propres et sèches.
« Lors des opérations de découpe et de perçage, utilisez les équipements de protection adaptés.
Après chaque découpe du chéneau, ébavurez soigneusement les arêtes afin d’éviter tout risque de coupure et de ne pas endommager les éléments d’étanchéité. »
Outillage nécessaire
Prévoir au minimum :
- mètre ;
- niveau ;
- cordeau traceur ;
- crayon ou marqueur ;
- perceuse-visseuse ;
- foret HSS Ø4 mm ;
- embout adapté aux vis ;
- pistolet à mastic ;
- scie à métaux ;
- outil d’ébavurage ;
- escabeau.
Selon la configuration de la pergola, le système peut être composé des éléments suivants :
- (1) Chéneau droit : élément permettant de récupérer et de guider les eaux de pluie.
- (2) Vis inox 4 × 35 mm : vis utilisées pour fixer le chéneau sur les poutres.
- (3) Éclisse de jonction : élément permettant de relier deux longueurs de chéneau lorsque plusieurs éléments sont nécessaires.
- (4) Mastic silicone d’étanchéité : produit utilisé pour assurer l’étanchéité des jonctions et des raccordements.

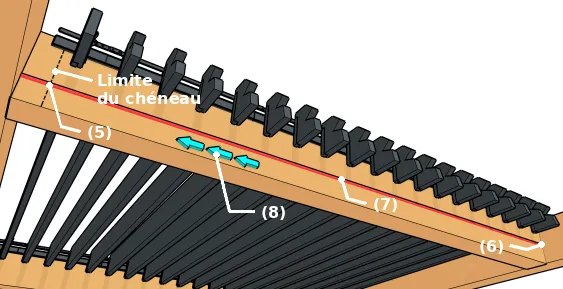

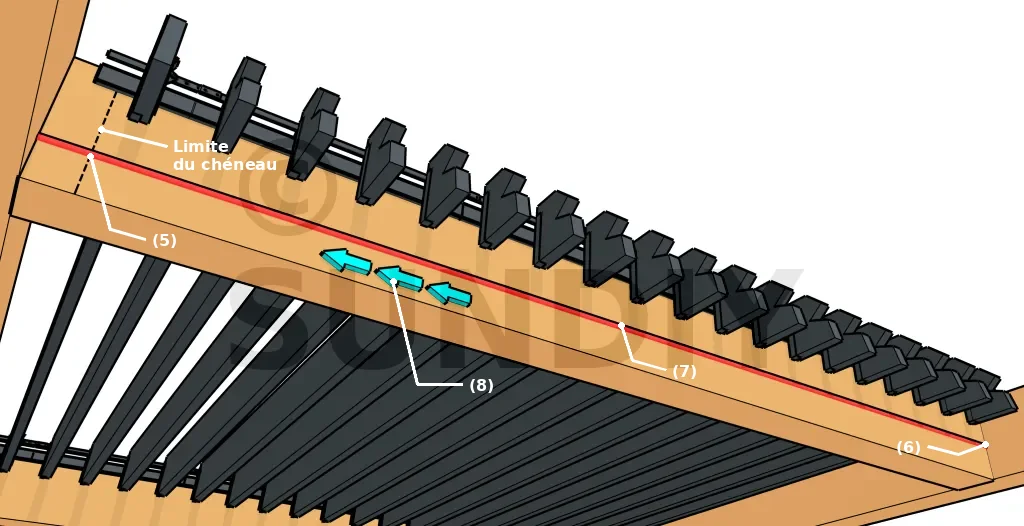

Avant de fixer le chéneau, déterminez précisément le côté où l’eau sera évacuée.
Le chéneau doit être installé avec :
POINT HAUT (6) → POINT BAS (ÉVACUATION) (5)
L’eau doit toujours s’écouler naturellement vers le point d’évacuation (5).
Réalisation de la pente
À l’aide d’un niveau et d’un cordeau, matérialisez la ligne de pose du chéneau.
La pente doit être régulière et ne doit pas dépasser 1 cm par mètre (7).
Exemple :
Pour une longueur de chéneau de 4 m, dénivelé maximal = 4 cm.
Le point situé du côté de l’évacuation doit donc être plus bas que le point de départ.
Avant de procéder au perçage, positionnez le chéneau sur la poutre en respectant son sens d’écoulement.

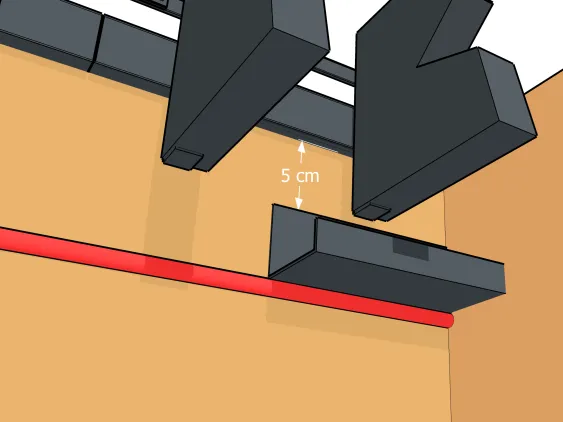

Distance avec le mécanisme

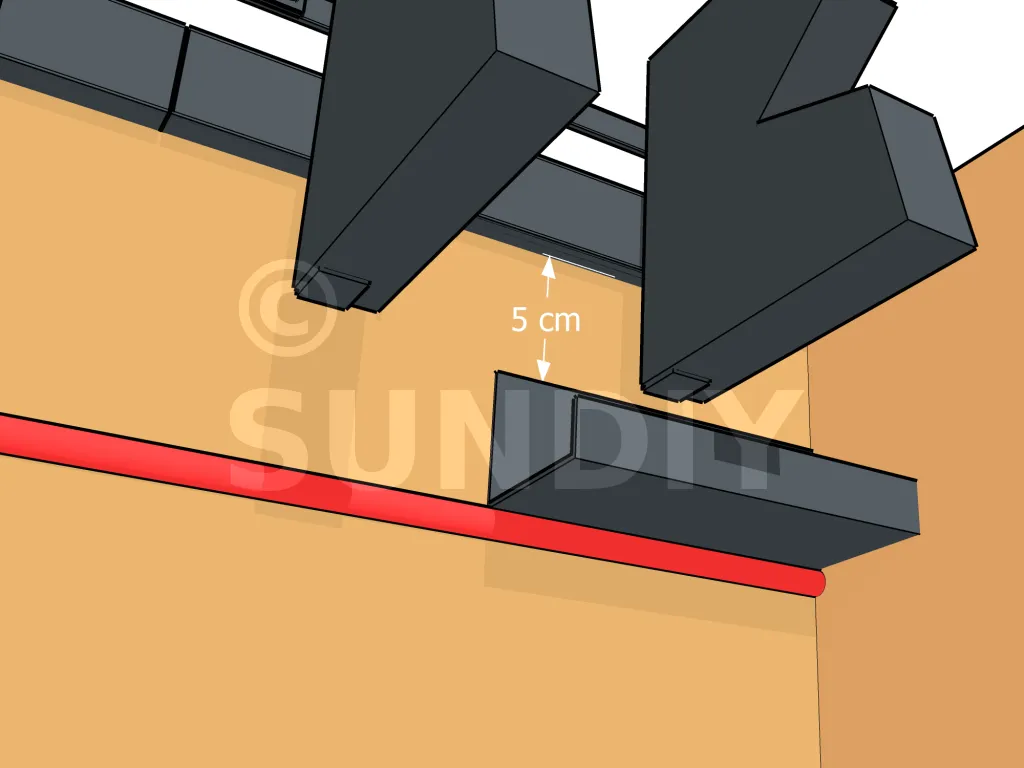

Le chéneau doit être positionné de manière à conserver une distance de 5 cm entre le chéneau et le mécanisme des lames, conformément au schéma.
Cette distance permet de positionner correctement le chéneau tout en conservant l’espace nécessaire au fonctionnement du mécanisme.
Vérifiez avant toute fixation que les lames peuvent s’ouvrir et se fermer sans entrer en contact avec le chéneau.
Une fois le chéneau correctement positionné et la pente vérifiée, marquez les points de fixation.

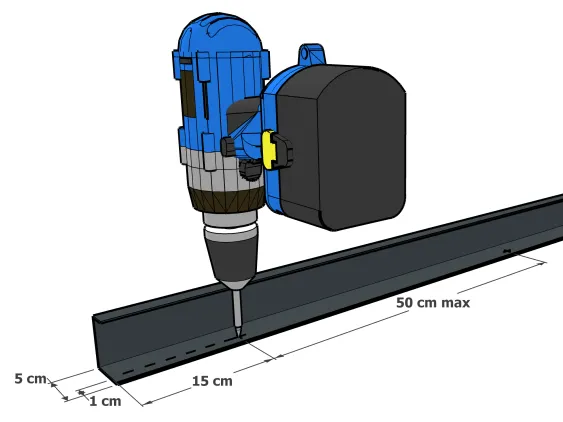

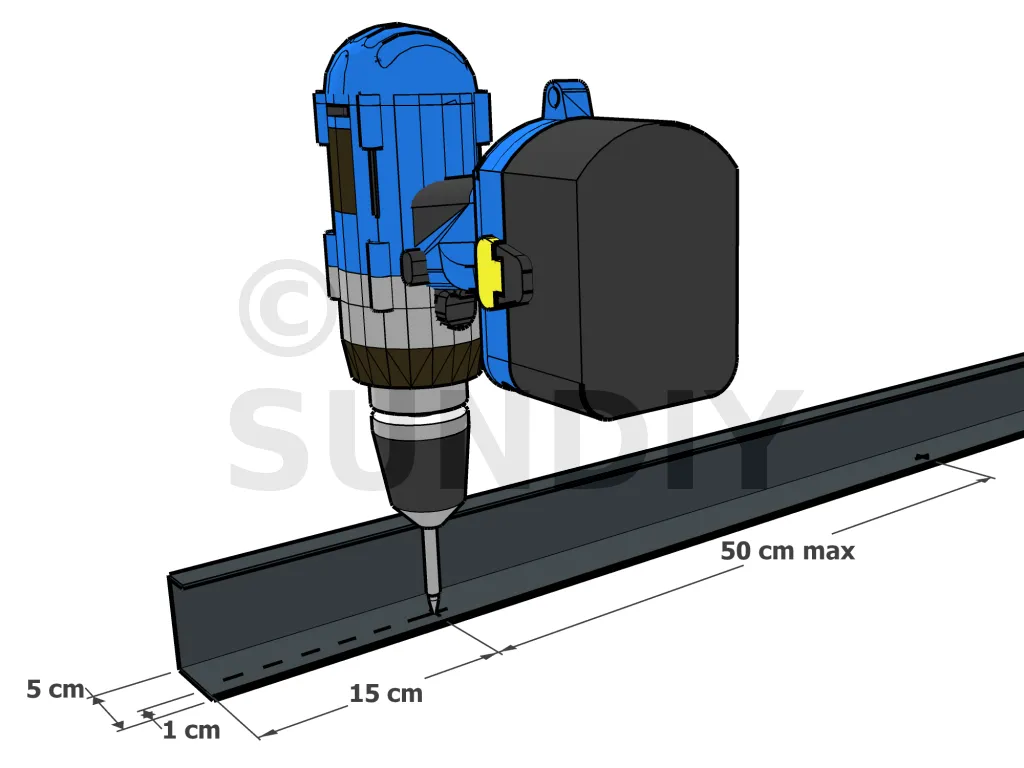

Position des trous
- Réalisez le premier trou à 15 cm de l’extrémité du chéneau.
- Réalisez ensuite les trous intermédiaires avec un espacement maximal de 50 cm.
- Positionnez également une fixation à proximité de chaque jonction entre deux éléments de chéneau.
Utilisez un foret HSS Ø4 mm pour réaliser les perçages.
Attention :
les perçages doivent être réalisés dans une zone permettant une bonne prise de la vis dans la poutre (à 1 cm du bord).
Après perçage, retirez les éventuels copeaux métalliques et vérifiez que les arêtes du trou ne présentent pas de bavure importante.

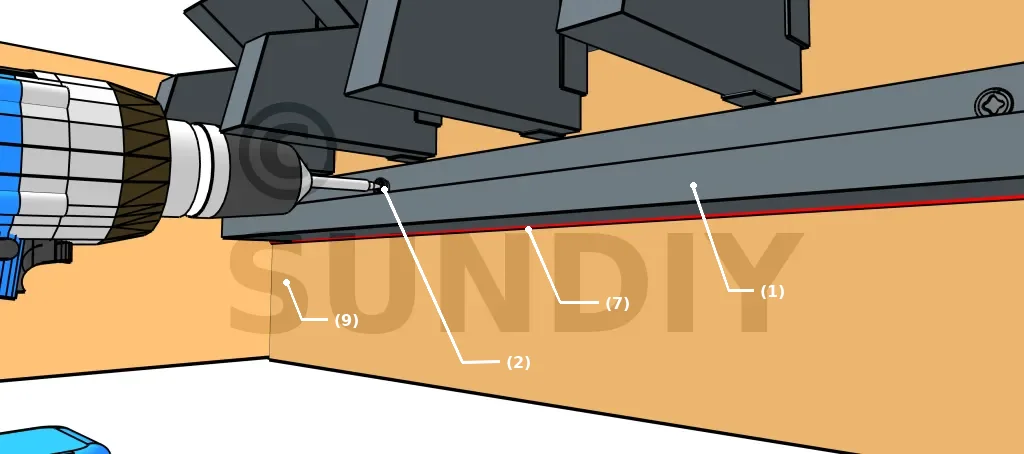

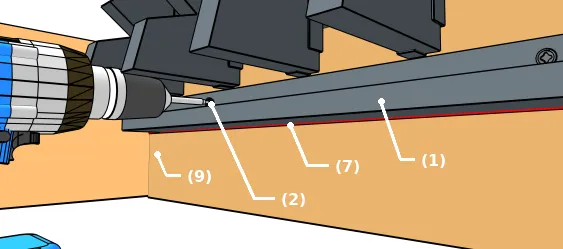

Commencez par positionner le chéneau à son point haut, c’est-à-dire du côté opposé à l’évacuation.
Maintenez le chéneau sur la ligne de pente (7) préalablement tracée.
Fixez ensuite le chéneau sur la poutre à l’aide des : vis inox 4 × 35 mm (2).
Procédez progressivement :
- Positionnez le chéneau (1).
- Vérifiez le sens d’écoulement.
- Vérifiez la pente.
- Vérifiez la distance de 5 cm avec le mécanisme.
- Réalisez l’avant-trou sur la poutre (9).
- Commencez par fixer le point haut.
- Poursuivez les fixations en maintenant la pente.
- Contrôlez régulièrement le positionnement du chéneau.
Ne modifiez pas la pente lors du serrage des vis.

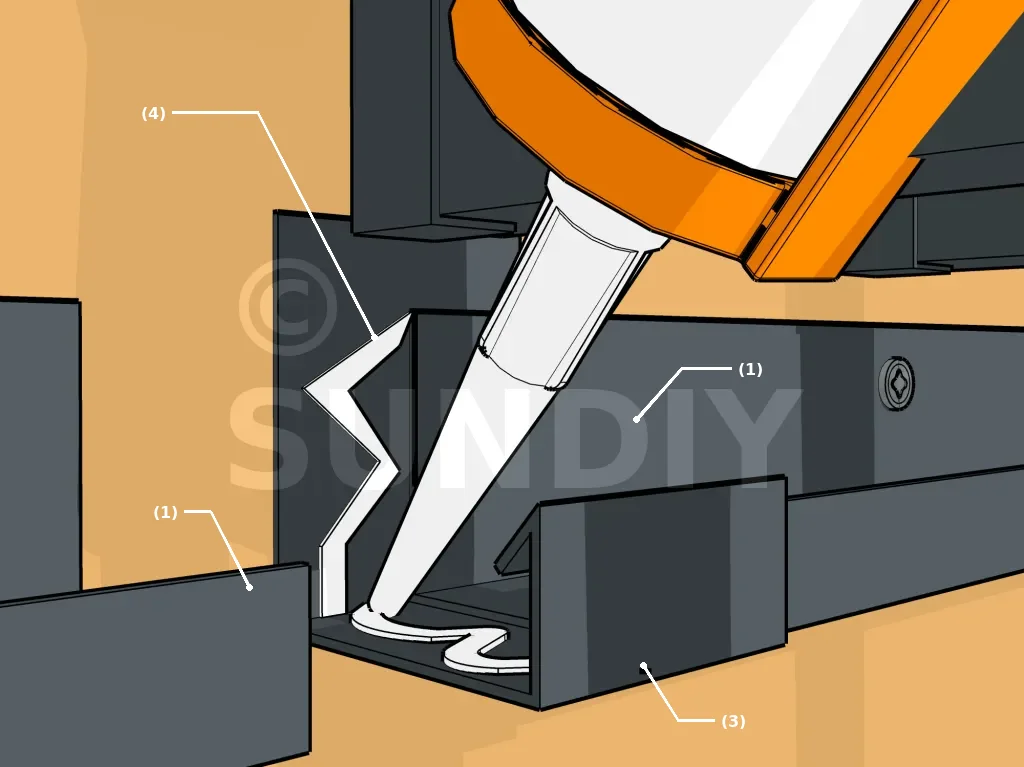

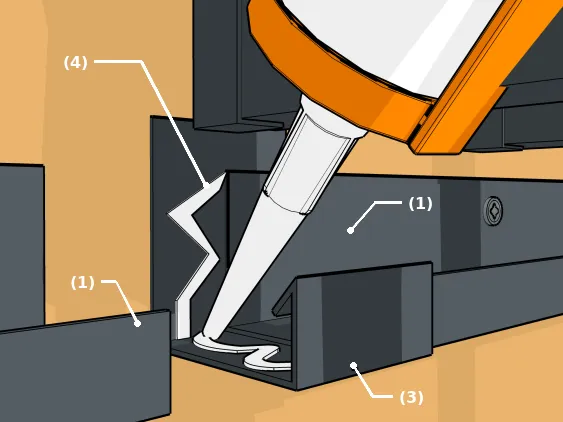

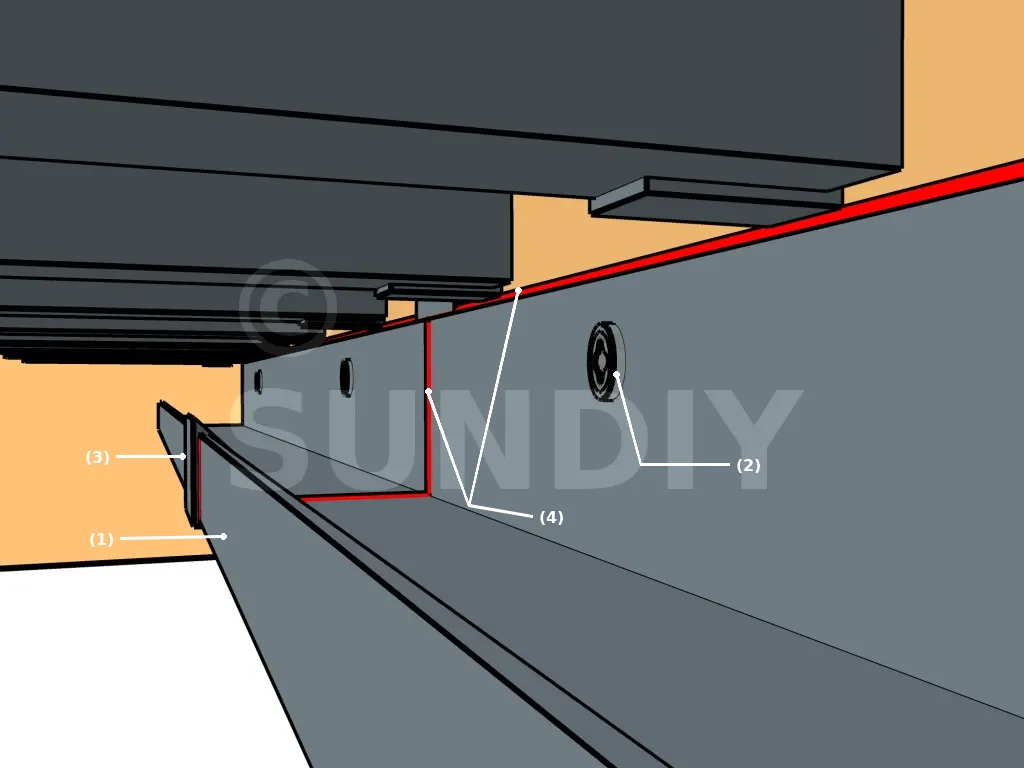

Lorsque la longueur de la pergola nécessite plusieurs éléments de chéneau, utilisez une éclisse de jonction (3).
- Positionnez l’éclisse (3) sur le premier élément de chéneau (1).
- Vérifiez que les deux éléments sont correctement alignés.
- Appliquez un cordon continu de mastic silicone (4) d’étanchéité sur les zones de contact prévues.
- Présentez le deuxième élément de chéneau (1).
- Engagez-le correctement dans l’éclisse.
- Vérifiez l’alignement et la continuité de la pente.
- Fixez le deuxième élément sur la poutre.
- Appliquez ensuite un cordon de silicone sur la périphérie de la jonction afin d’assurer son étanchéité.
- Lissez immédiatement le silicone et retirez l’excédent.
Point important
La jonction doit être parfaitement étanche sur toute sa périphérie.
Aucun espace ne doit rester entre les deux éléments ou autour de la zone de raccordement.
Pose sur les angles
Lorsque le chéneau rencontre une poutre située à l’extrémité ou dans un angle de la pergola, plusieurs configurations sont possibles.
Les solutions ci-dessous sont à utiliser lorsque les poutres concernées sont situées au même niveau.

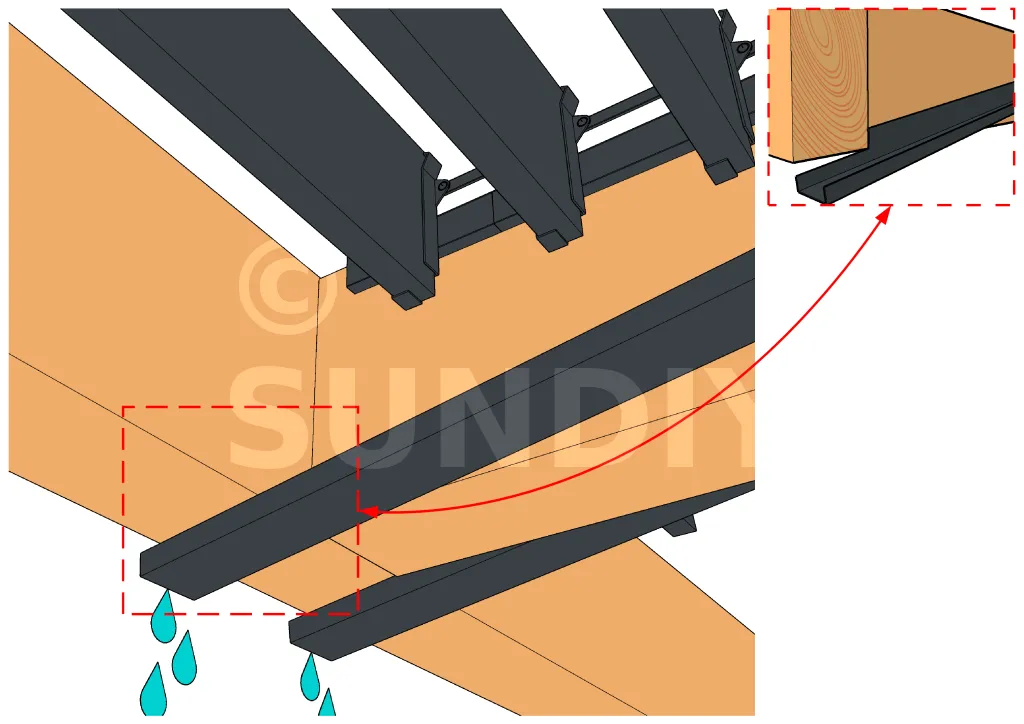

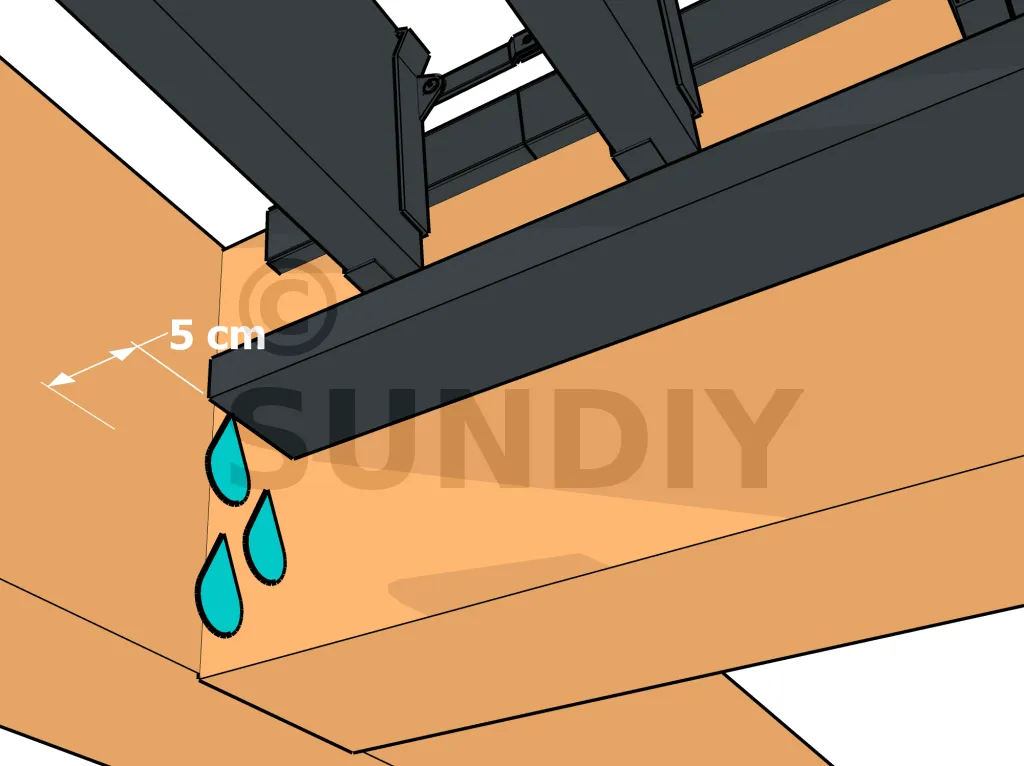

Lorsque la configuration le permet, le chéneau peut être arrêté 5 cm avant la poutre.
L’eau est alors évacuée vers l’extrémité du chéneau.
- Mesurez la position de la poutre.
- Reportez la cote de 5 cm sur le chéneau.
- Réalisez la coupe.
- Ébavurez soigneusement la coupe.
- Positionnez et fixez le chéneau en respectant la pente.
Cette solution est à privilégier lorsqu’elle permet une évacuation directe et libre de l’eau.
Lorsque le chéneau doit traverser la poutre, une partie du profilé peut être découpée afin de permettre son passage.
- Repérez précisément la zone de la poutre qui gêne le passage.
- Reportez cette zone sur le chéneau.
- Réalisez la découpe nécessaire.
- Ébavurez soigneusement les arêtes.
- Vérifiez que le passage est suffisant et que le chéneau conserve sa pente.
- Positionnez et fixez le chéneau.

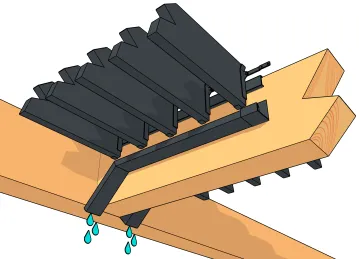

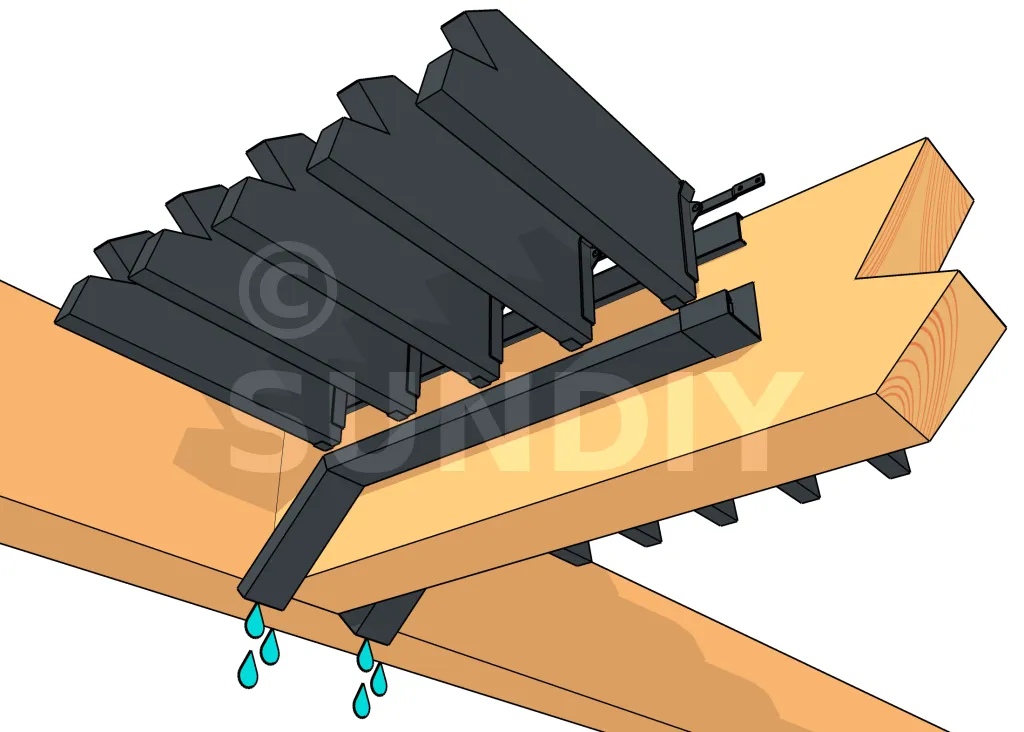

Lorsque la configuration de la poutre ne permet pas les deux solutions précédentes, une entaille à 45° peut être réalisée afin de permettre à l’eau de contourner la poutre et d’être évacuée sous celle-ci.
- Repérez la zone de la poutre.
- Tracez l’entaille à 45°.
- Réalisez la découpe du chéneau.
- Ébavurez soigneusement les arêtes.
- Vérifiez que l’eau peut s’écouler librement.
- Positionnez le chéneau.
- Fixez-le en conservant la pente prévue.
La découpe ne doit jamais créer un point bas ou une zone susceptible de retenir l’eau.
Contrôle de l’étanchéité
Une fois le montage terminé, contrôlez attentivement toutes les zones susceptibles de présenter une fuite :
- jonctions entre deux chéneaux ;
- raccordement de l’évacuation ;
- zones découpées ;
- angles ;
- extrémités ;
- éventuels perçages situés dans des zones sensibles.
Le silicone doit former une barrière continue et sans interruption.
Essai d’écoulement
Avant la mise en service définitive de la pergola, effectuez un essai à l’eau.
Versez progressivement de l’eau dans le chéneau au niveau du point haut.
Vérifiez que :
- l’eau s’écoule régulièrement vers le point bas ;
- aucune zone de stagnation n’apparaît ;
- l’eau ne déborde pas du chéneau ;
- aucune fuite n’est visible au niveau des jonctions ;
- l’eau est correctement évacuée vers l’extérieur.
