Montage Blade Runner (4min46sec)

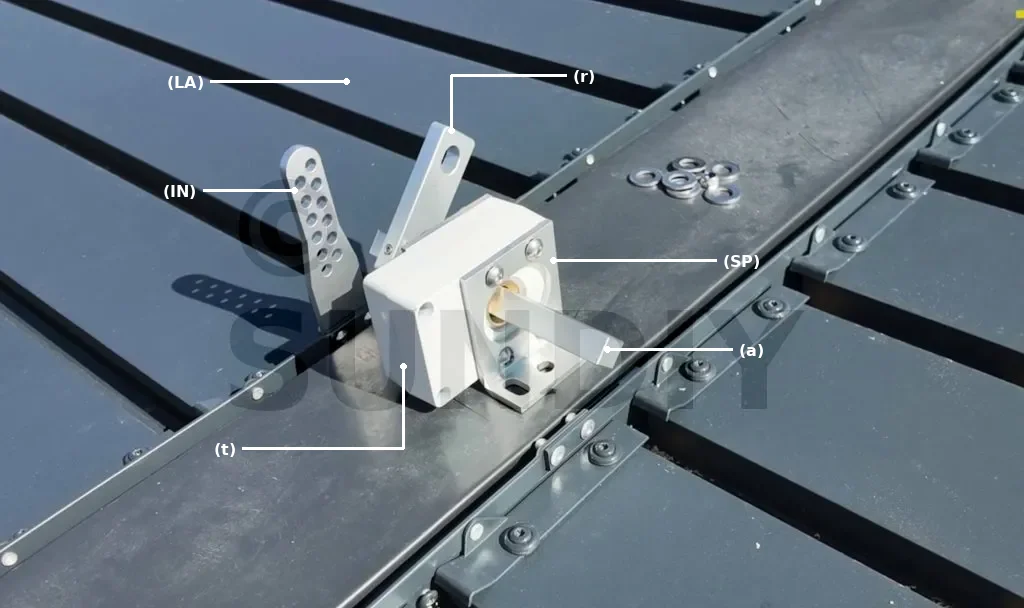

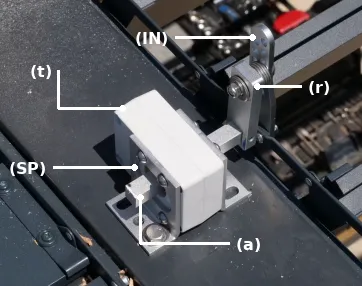

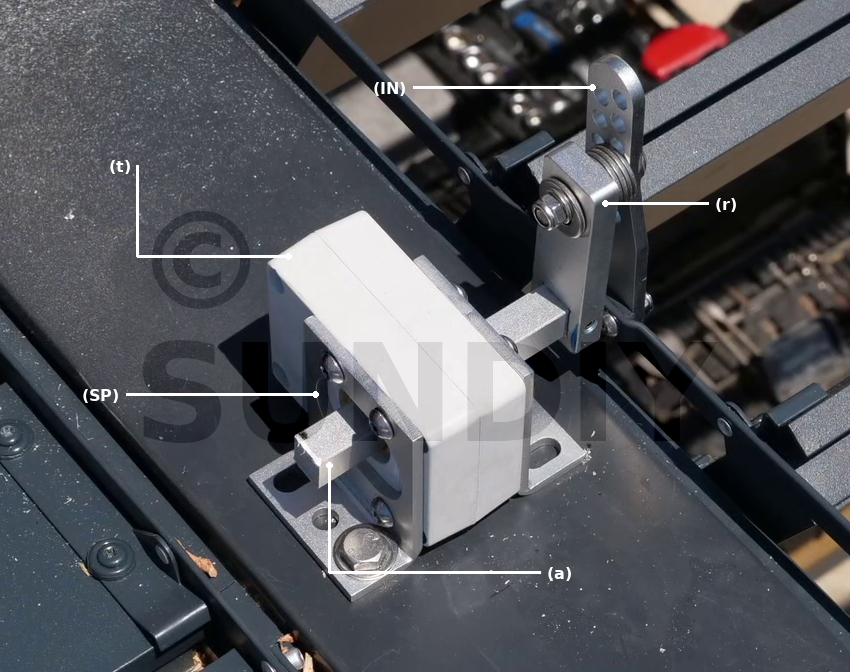

Présentation des éléments du Blade Runner
Le Blade Runner s’articule autour d’un treuil à renvoi monté sur support, d’une interface de liaison et d’un renvoi qui transmettent l’effort vers le mécanisme des lames. L’ensemble s’intègre proprement grâce au cache-trou affleurant sous la poutre et à l’émerillon d’accrochage de manivelle.
- (IN) Interface
- (r) Renvoi
- (t) Treuil
- (SP) Support treuil
- (a) Axe
Description de l’assemblage

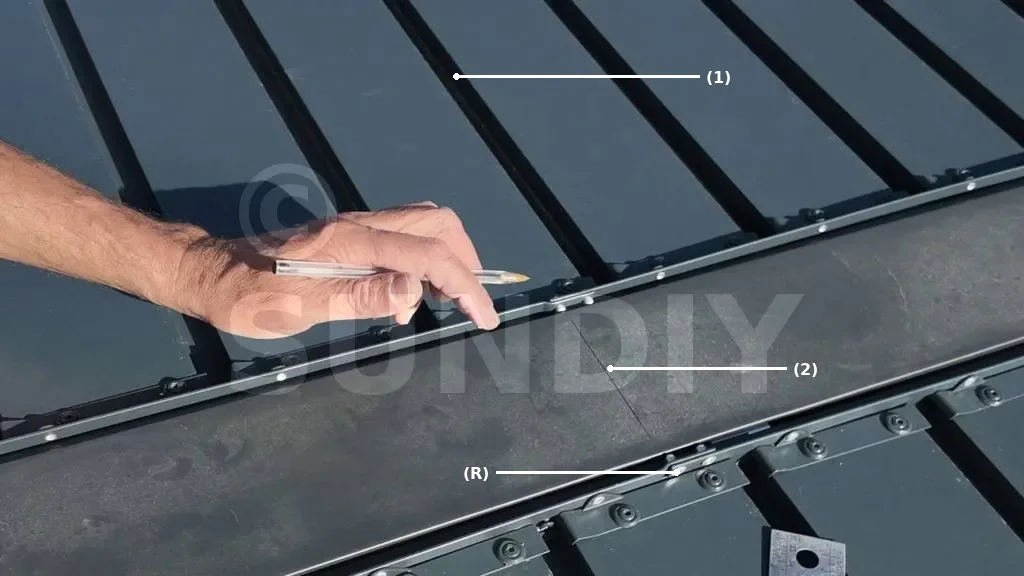

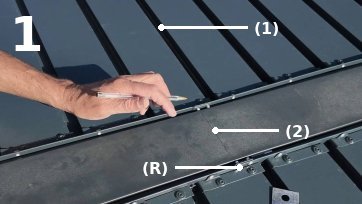

Repérer la gouttière (1), prendre le 2ᵉ rivet (R) comme origine, puis tracer la ligne (2) reliant les extrémités pour un premier repère.

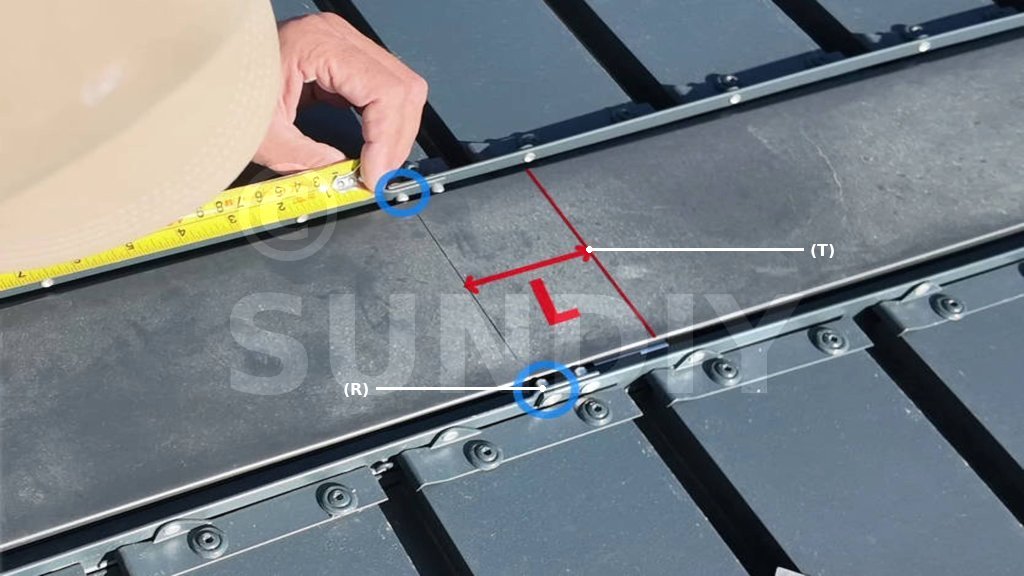

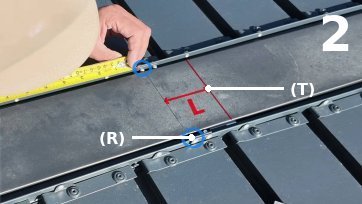

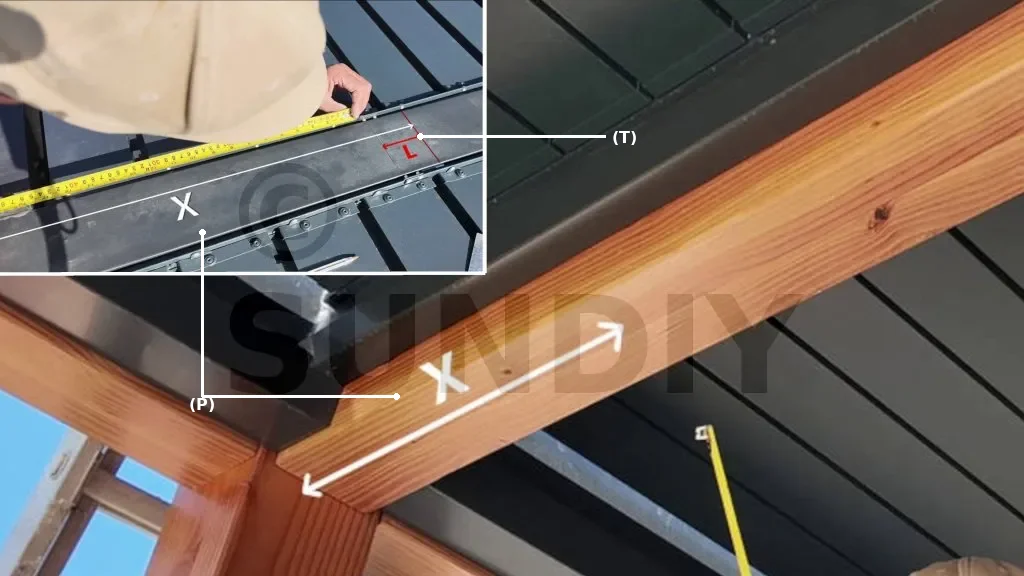

Pour déterminer le trou de passage de la tige du treuil, mesurer la cote L depuis le premier repère (R) et marquer le centre du trou à réaliser (T).
Utiliser :
- L = 73,5 mm pour mécanismes 20 mm
- L = 84,5 mm pour mécanismes 27 mm.

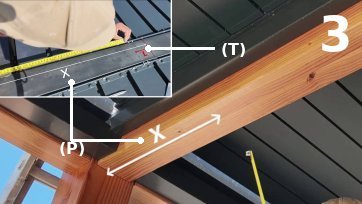

Pour obtenir la cote X, mesurer depuis le trou à réaliser (T) jusqu’à l’extrémité de la poutre (P), puis reporter cette distance sous la poutre (P) depuis le même point de référence afin d’aligner le centre de perçage avec le repère du dessus.

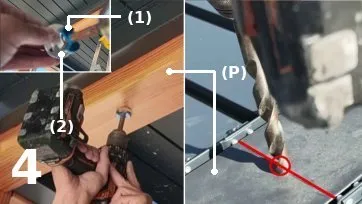

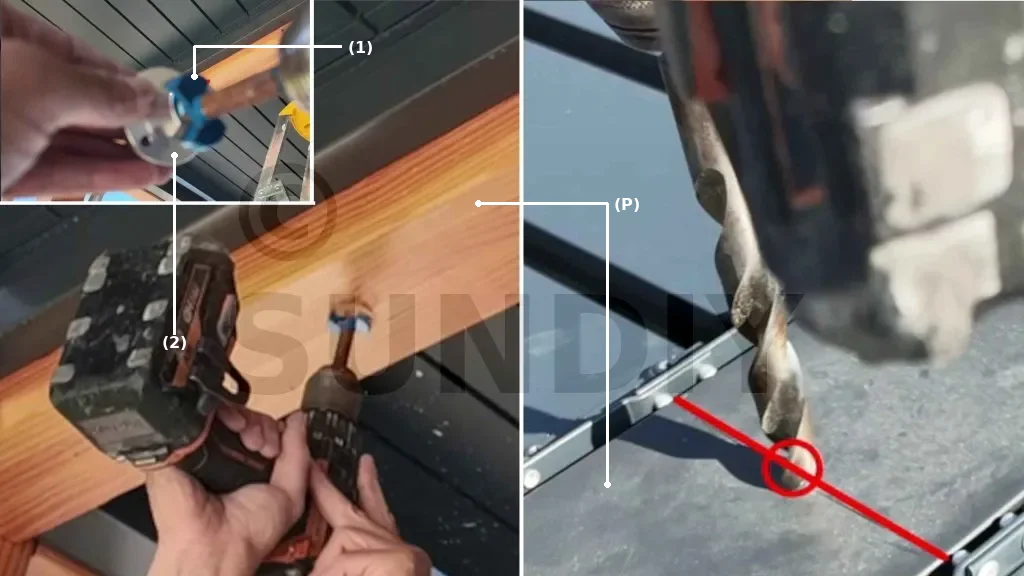

Percer par-dessous la poutre (P) avec une mèche plate (1) jusqu’à mi-épaisseur, en veillant à ce que le diamètre de la mèche soit légèrement supérieur à celui de la partie sortante de l’embase (2).
Reprendre par-dessus pour rejoindre le trou du dessous et déboucher proprement.

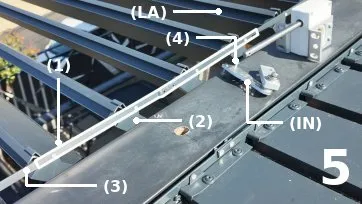

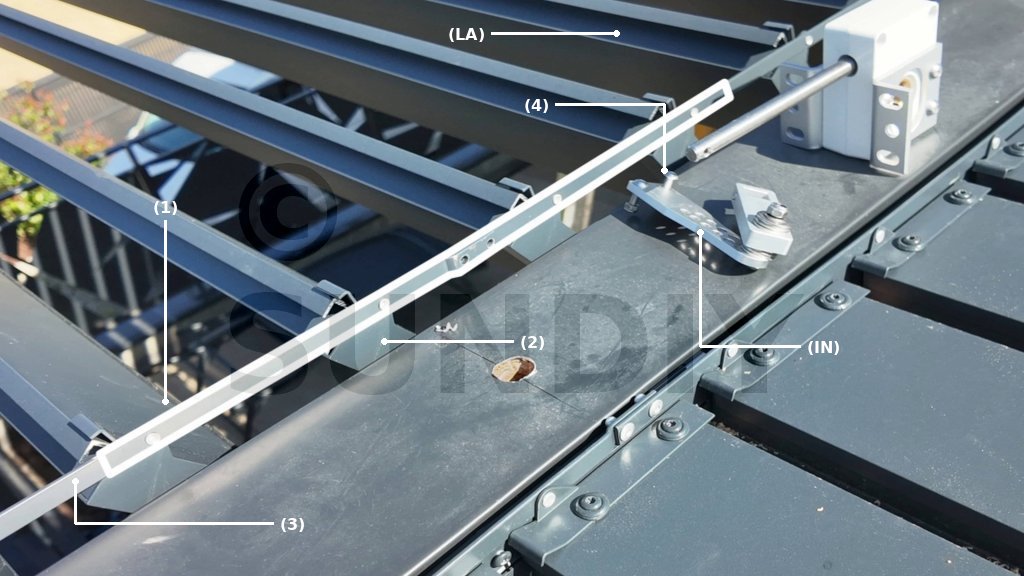

Fixer la barre de renfort (1) sur le mécanisme (2), présenter l’interface (IN) sur la tringle (3), vérifier l’affleurement en ouvrant et fermant les lames (LA), puis fixer définitivement avec des Vis à tête fraisée M5×25 + Écrou auto-freiné M5 (4).

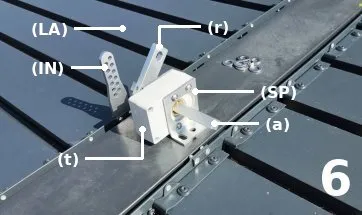

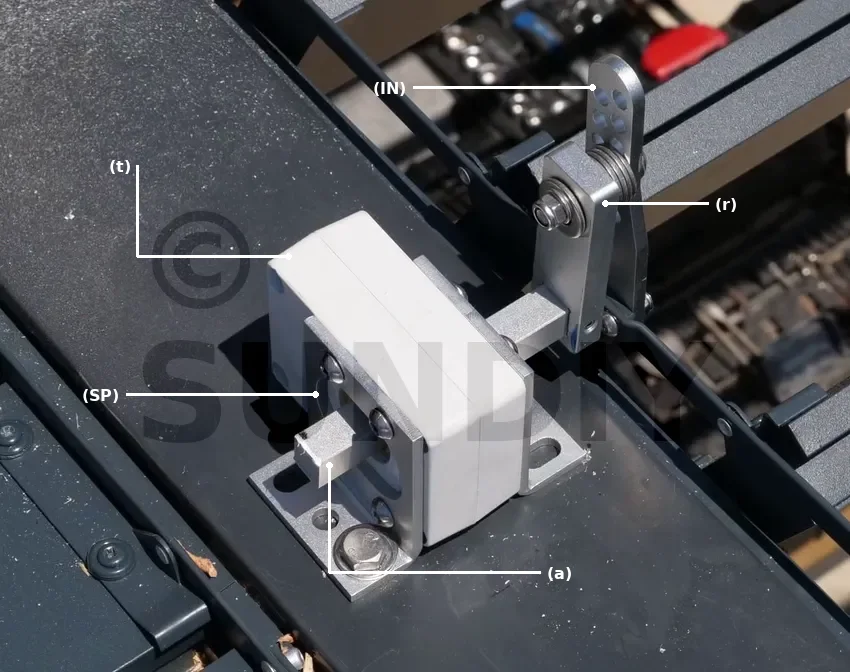

Fixer le support treuil (SP) sur le treuil (t), pré-assembler l’axe (a) et le renvoi (r), insérer l’ensemble au centre du treuil (t), puis fixer le renvoi sur l’interface (IN), en s’assurant que les lames (LA) sont fermées.

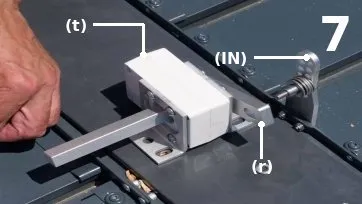

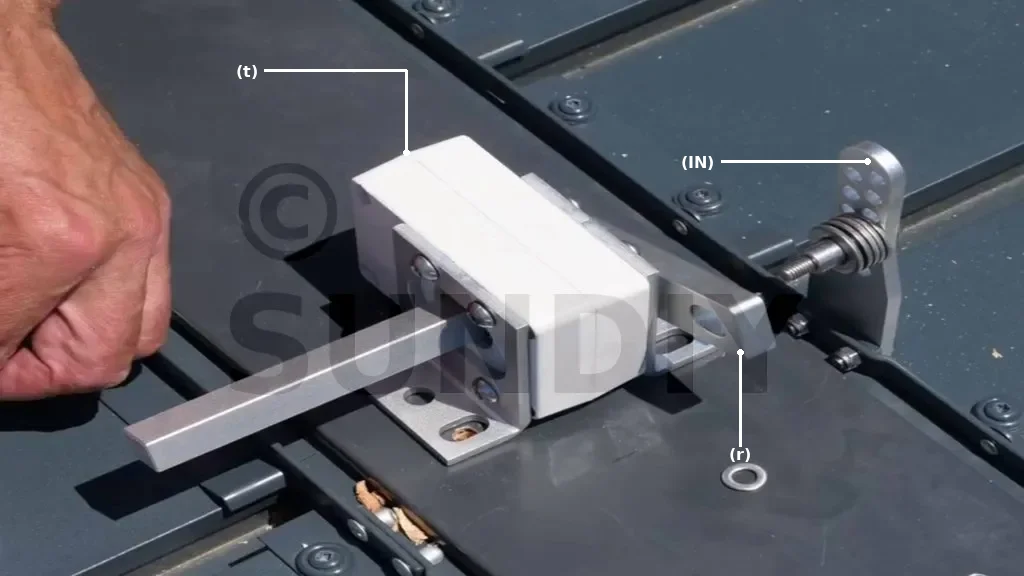

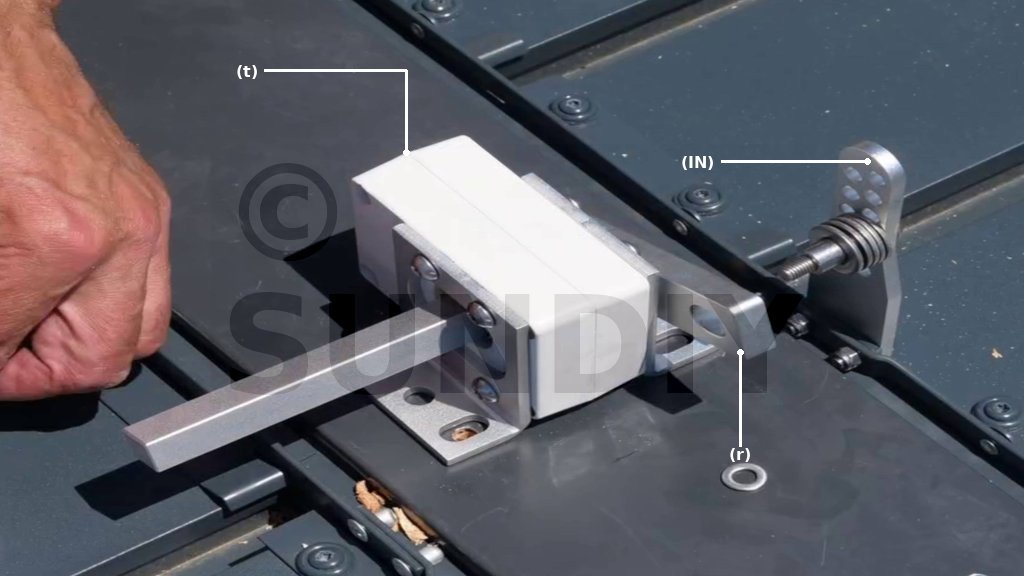

Avant la fixation sur la poutre, positionner le treuil (t) et aligner le renvoi (r) sur l’interface (IN), pointer deux emplacements de vis en amont et en aval du treuil (t) pour un bon maintien, puis contrôler la liberté de mouvement en gardant toujours les lames fermées.

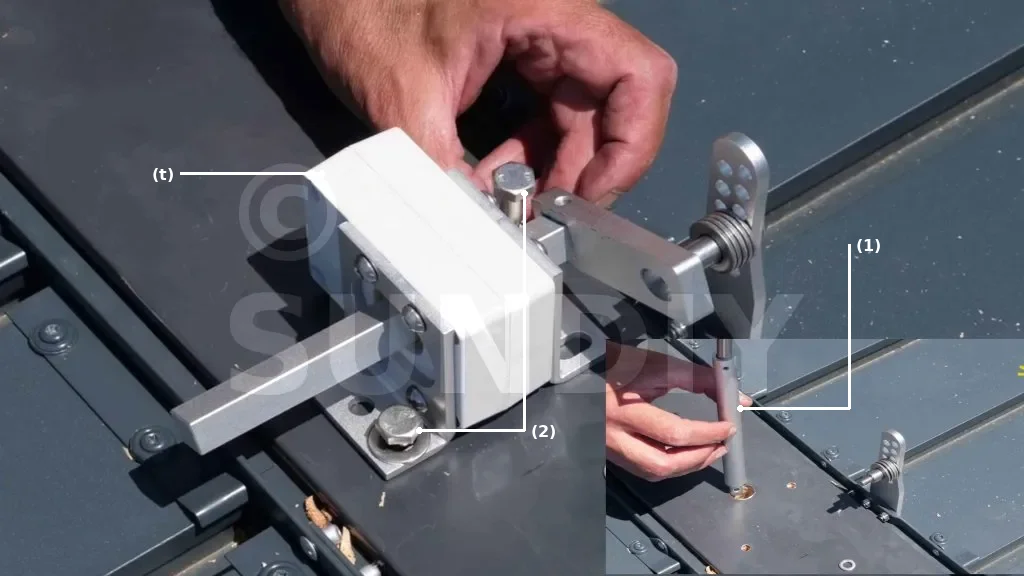

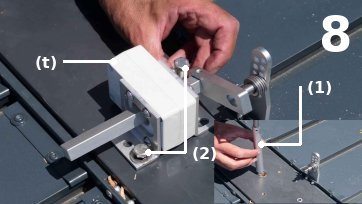

Présenter le boîtier du treuil (t) avec rallonge (1) si nécessaire, percer les deux trous préalablement pointés, puis engager les vis de fixation (2) Vis M6×40 inox + Rondelle M6×18.
Adapter la rallonge selon l’épaisseur de la poutre :
.≤ 109 mm : utiliser uniquement la tige du treuil, sans rallonge.
. 110 à 150 mm : installer une rallonge M.
. 151 à 240 mm : installer une rallonge L.

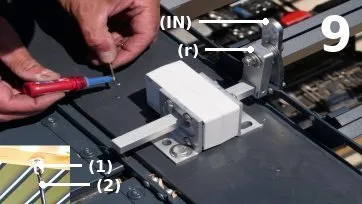

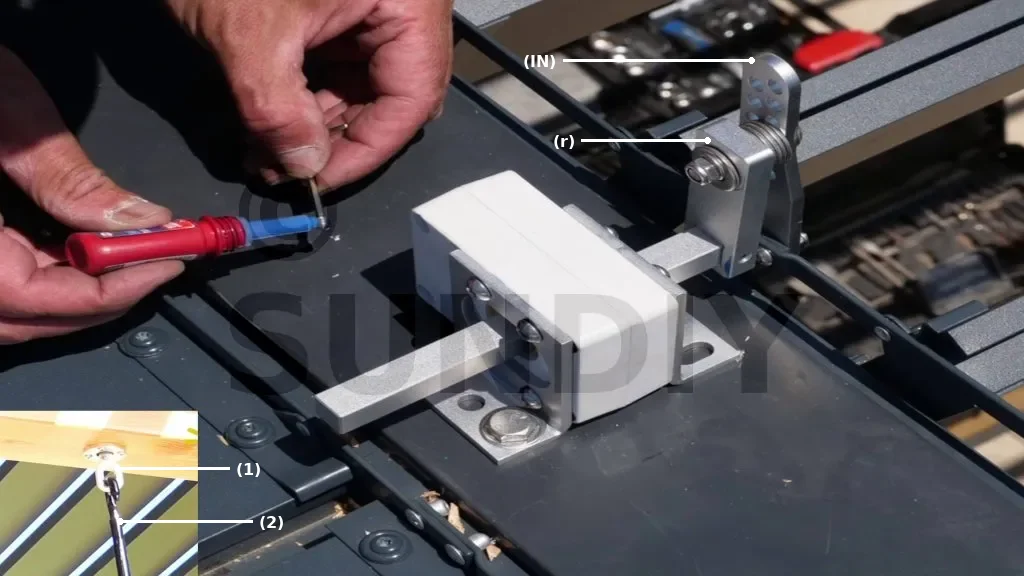

Avant de passer à la fixation définitive du renvoi (r) sur l’interface (IN), fixer l’émerillon (1) de la manivelle (2) sous la poutre afin de contrôler l’angle de fermeture et d’ouverture des lames. Renforcer la fixation de l’interface (IN) en plaçant des écrous auto-freiné et en ajoutant une goutte de frein-filet bleu, puis serrer définitivement.
Choix de la configuration

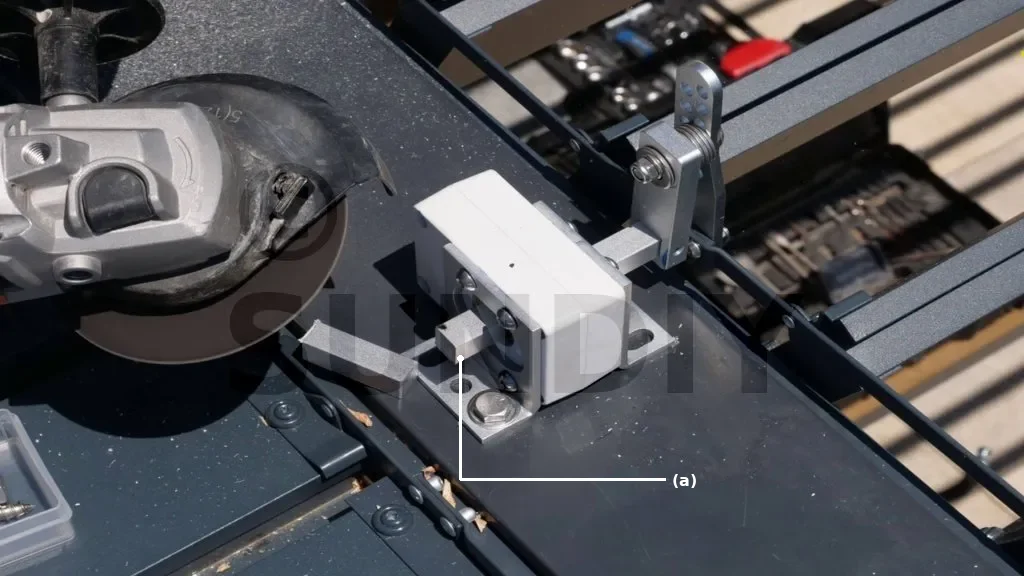

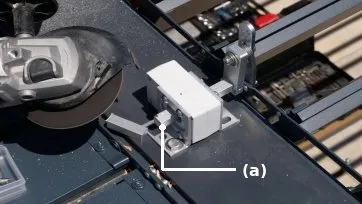

Le Blade Runner peut piloter une ou deux travées. Si une seule travée est utilisée : découper l’axe (a) du côté inactif et le laisser libre.
