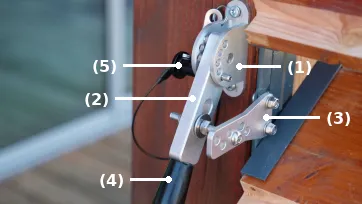

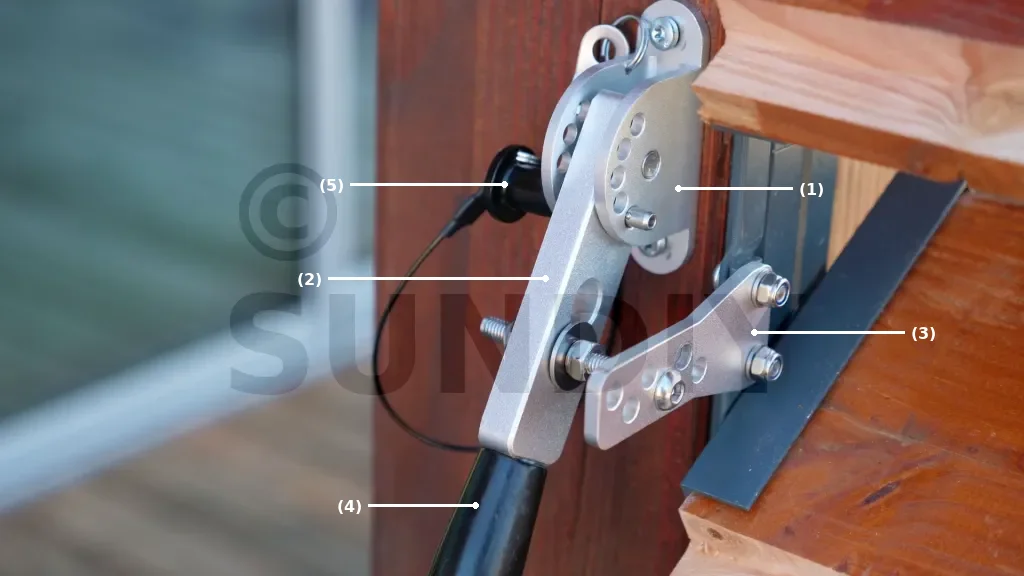

Présentation des éléments du Blade Locker
- (1) Support Levier
- (2) Levier
- (3) Interface
- (4) Poignée
- (5) Goupille
Description de l’assemblage

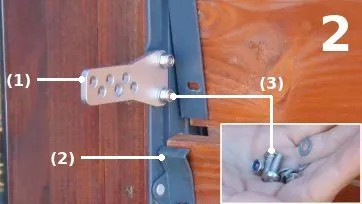

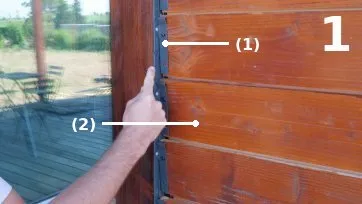

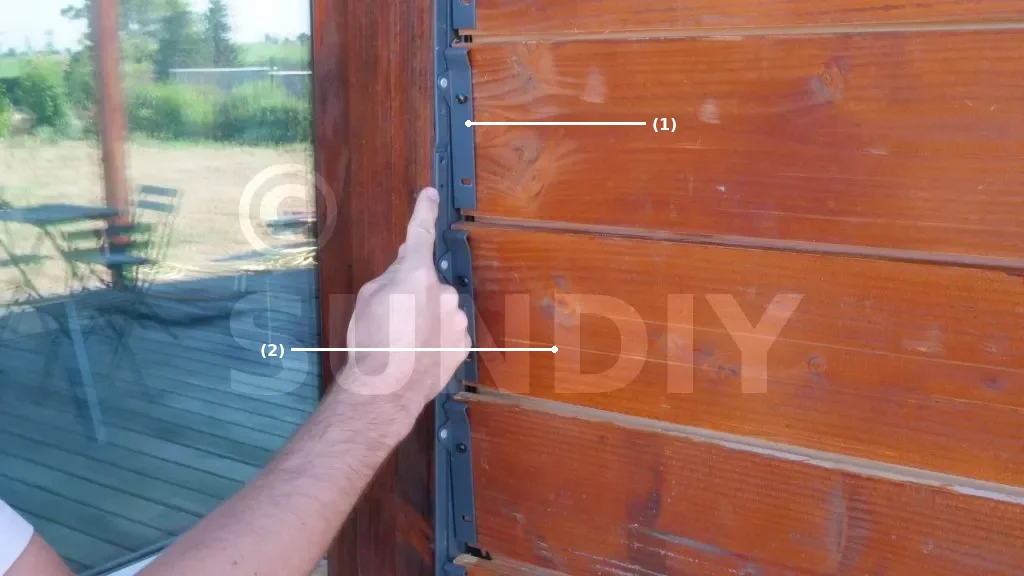

 Repérage de l’emplacement Repérer sur le poteau la zone d’actionnement à une hauteur ergonomique (ni trop haute ni trop basse), puis placer les mécanismes (1) et les lames (2) en position fermée. |  Positionnement de l’interface Fixer l’interface (1) sur le mécanisme (2) à l’aide des vis (3) composées de : vis M5x16, rondelles M5 et écrous auto-freinés M5. |

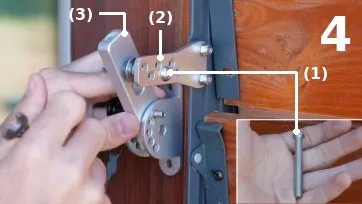

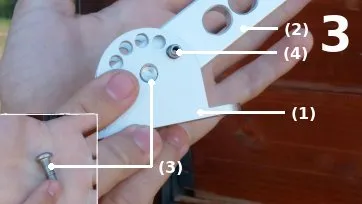

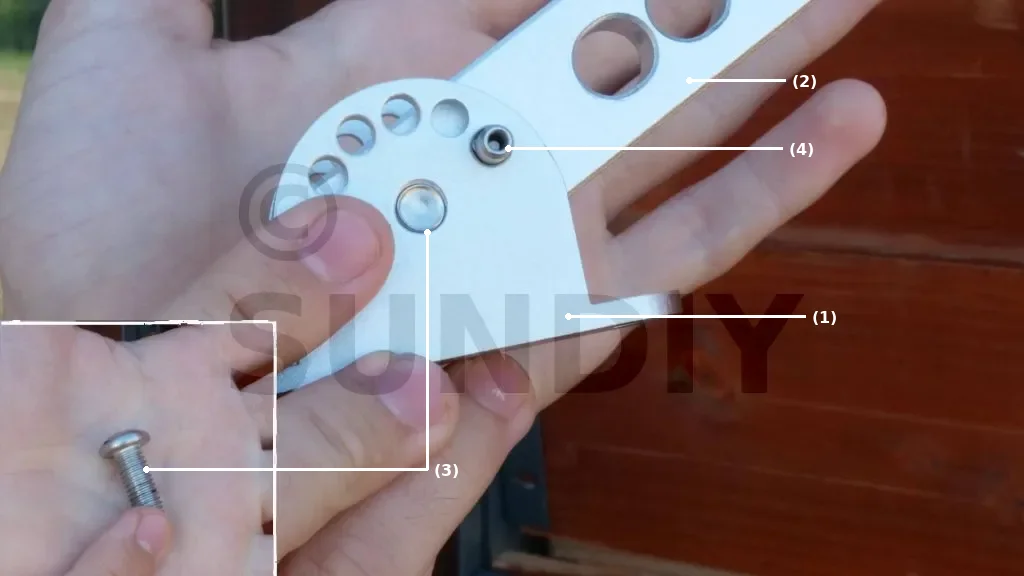

 Pré-assemblage du levier et du support Assembler sur le côté le support levier (1) et le levier (2) avec la vis M8x20 à tête bombée (3), puis insérer la goupille (4) au premier trou en braquant le levier vers le haut afin de faciliter le montage du bloc pour l’étape suivante. |  Raccordement de l’interface et du sous-ensemble Faire passer la vis principale M6x50 à tête bombée (1) à travers l’interface (2) et le levier (3), ajouter rondelle et écrou, puis serrer pour solidariser avec l’assemblage mis de côté. |

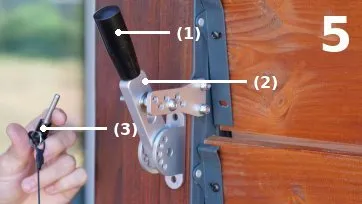

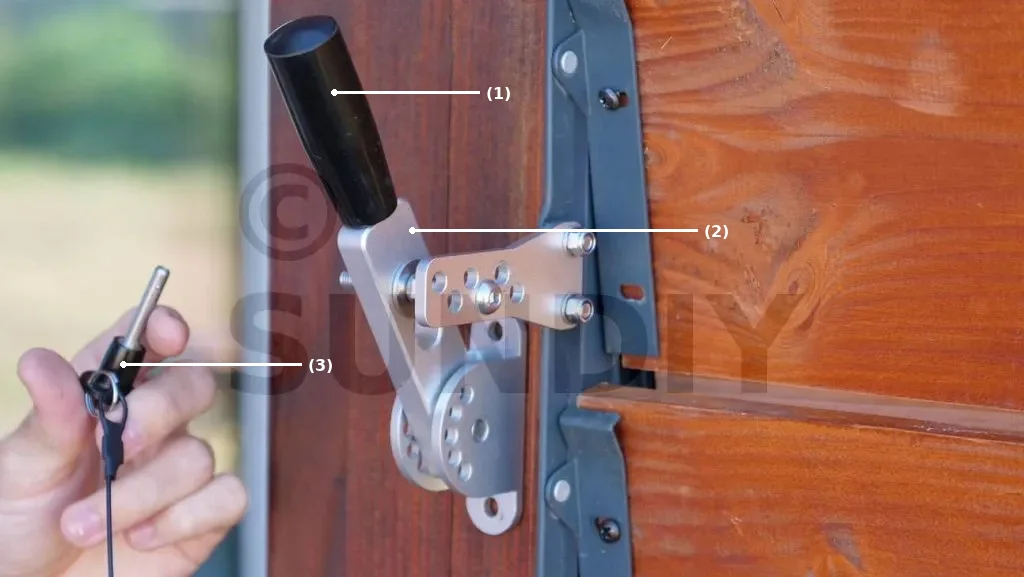

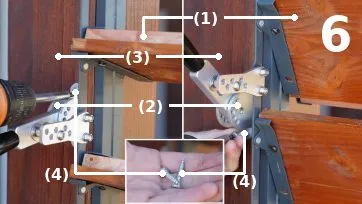

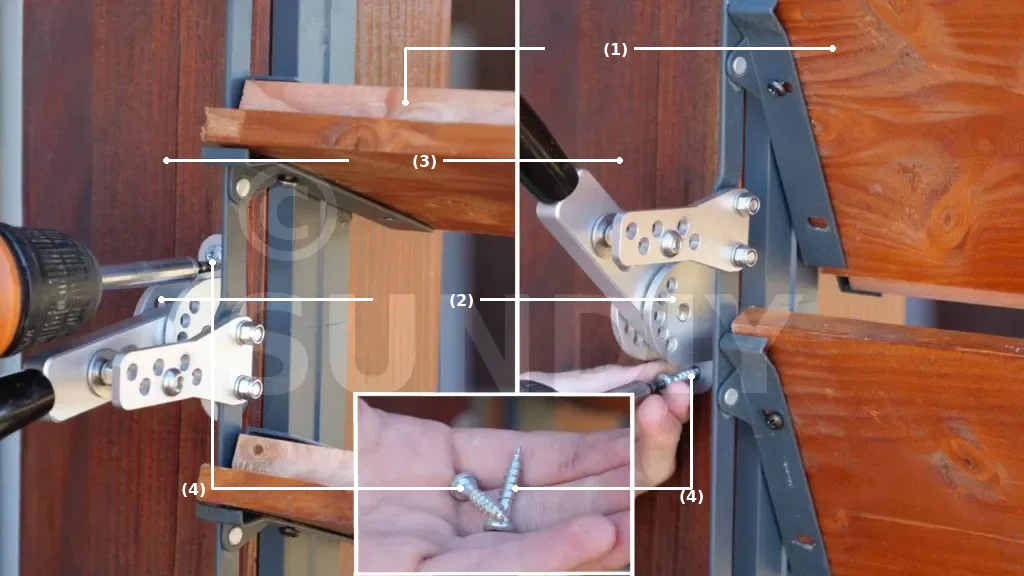

 Retrait de la goupille repère Installer la poignée (1) sur le levier (2), puis retirer la goupille (3) de repère une fois le bloc monté. |  Mise en position ouverte pour fixer le support Mettre les lames (1) en position ouverte, puis fixer le support de levier (2) sur le poteau (3) avec les vis à bois tête bombée (4) : poser d’abord la vis haute, refermer ensuite les lames (1) pour poser la vis basse et assurer la fixation définitive. |
Le montage est terminé. Effectuez un dernier contrôle : course complète, verrouillage net sur 5 positions, alignement des lames, serrages conformes.
