Montage de la barre de renfort (4min57sec)
Étapes d’assemblage de la barre de renfort

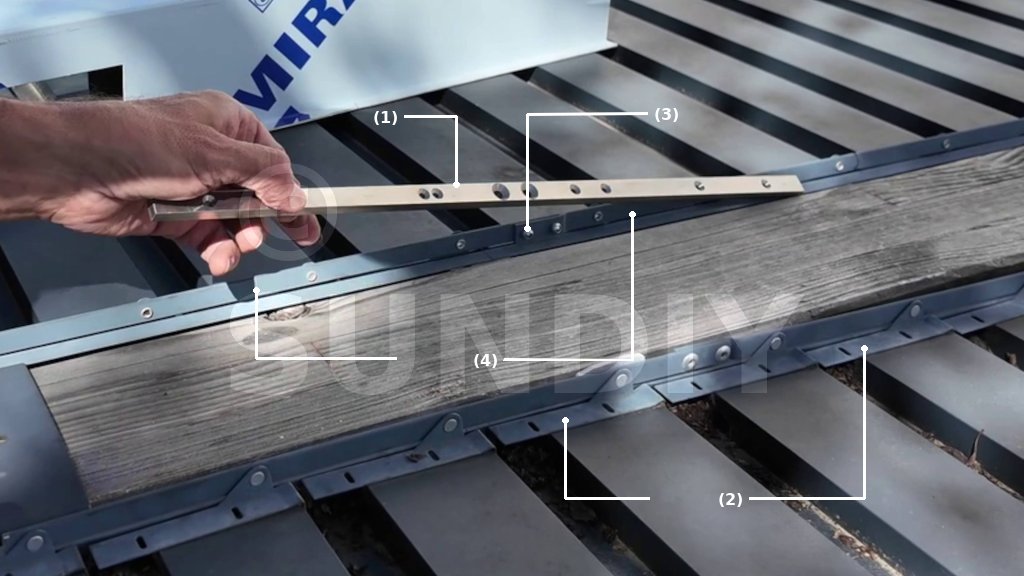

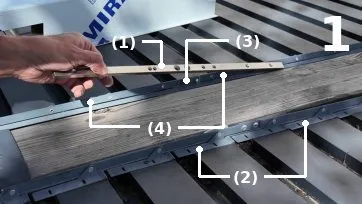

Repérer les éléments concernés :
- (1) La barre de renfort en inox.
- (2) Les deux mécanismes qu’elle doit relier.
- (3) Le rivet des porte-lames.

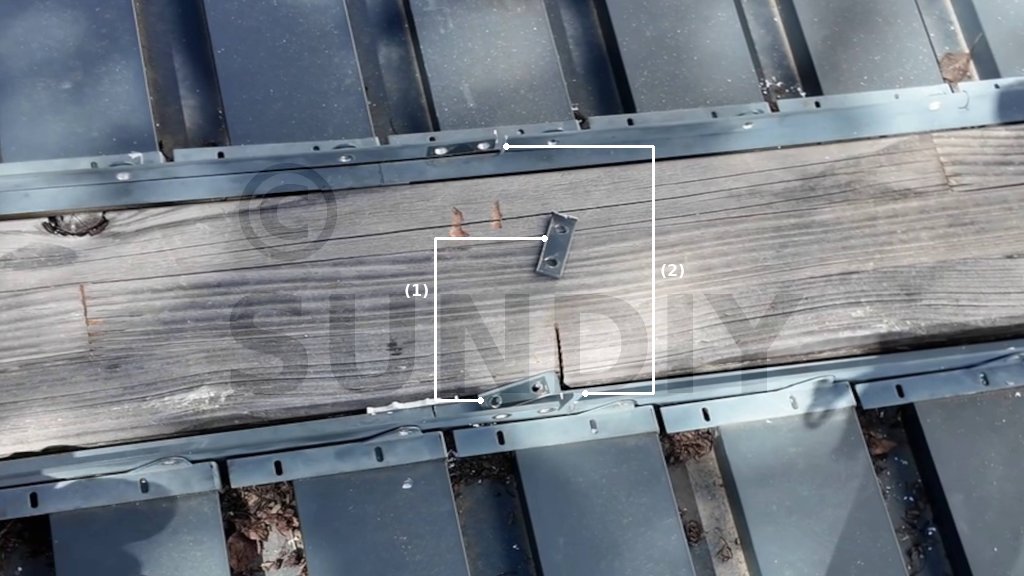

Vérifier que les trous de la barre de renfort est bien alignée avec les trous d’assemblage des deux tringles (4).

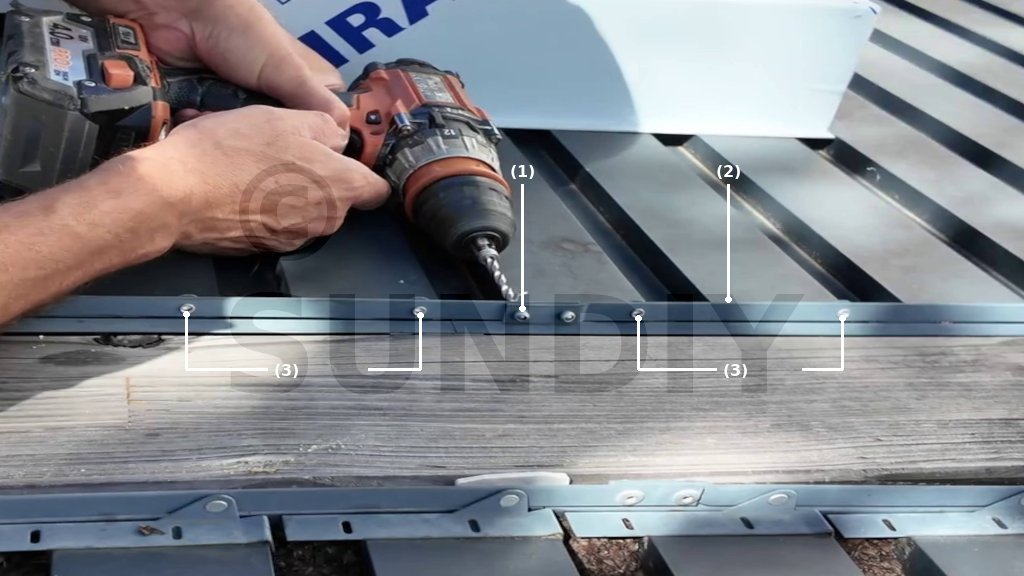

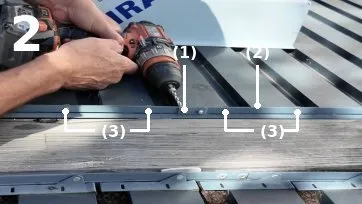

Faire sauter les rivets (1) qui assemblent les tringles (2) ainsi que les rivets (3) du porte-lames situé à l’endroit où la barre de renfort va venir se positionner.

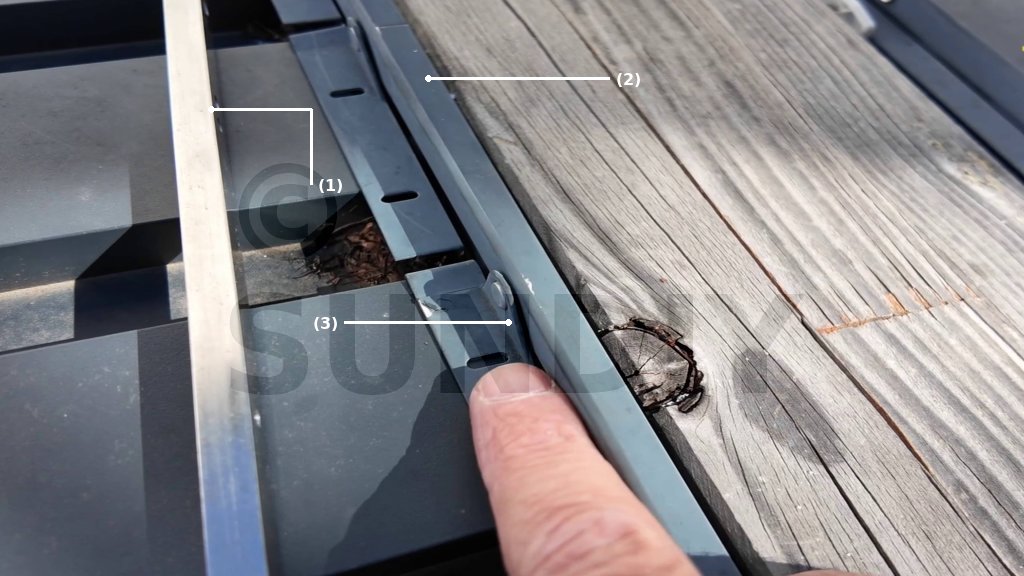

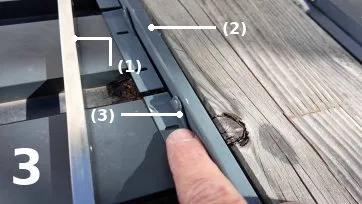

La barre de renfort (1) doit se placer à l’extérieur du mécanisme (2), afin d’éviter l’écrasement de l’ailette (3) du porte lame, induisant de la friction susceptible de gêner le mouvement.

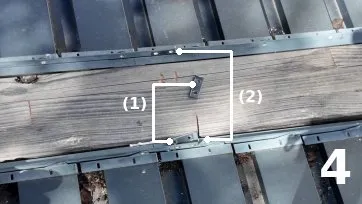

Afin d’éviter un espacement entre la barre et le support, il est préférable d’enlever les extrémités courbées (1) de la tringle (2) pour un montage propre et durable. Ainsi la barre de renfort vient en appui bien à plat sur les tringles.

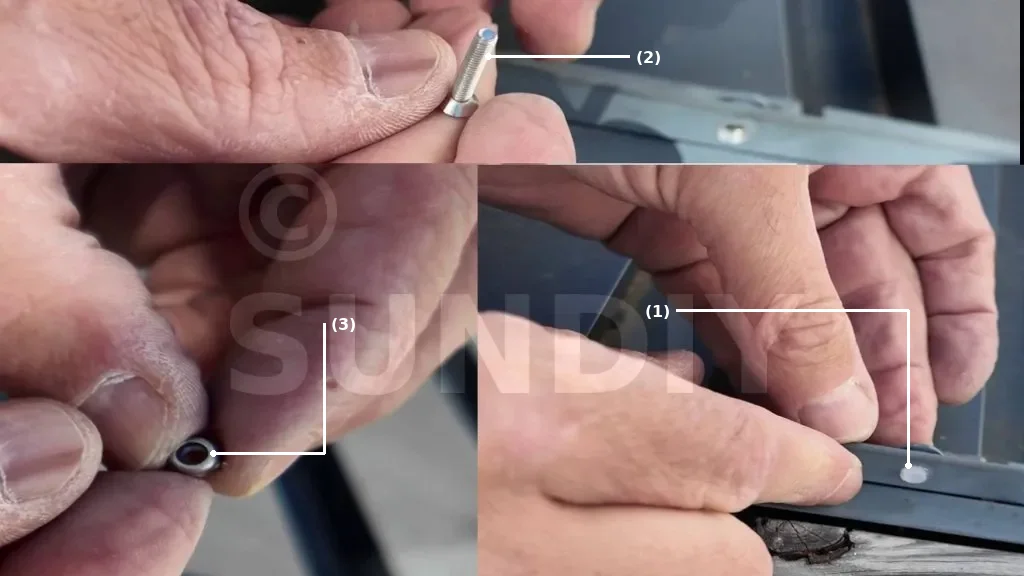

Aligner les trous de la barre de renfort avec ceux des tringles et inserrer la petite entretoise en nylon (1) qui servira de cale et de guidage. Passer le boulon (2) à travers l’ensemble, visser l’écrou Nylstop (3) de l’autre côté et serrer progressivement : d’abord juste assez pour ajuster la position, puis un peu plus, sans écraser l’entretoise ni bloquer le mouvement.

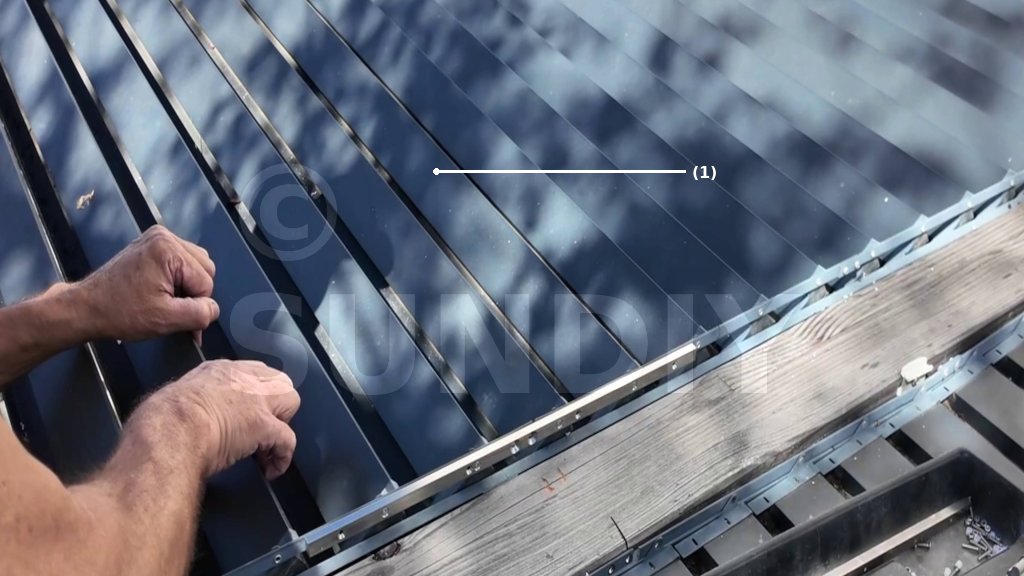

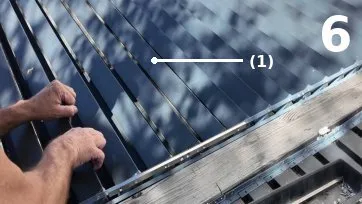

Faire un essai d’ouverture et de fermeture des lames (1).
Contrôler qu’il n’y a pas de point dur ni de blocage.
