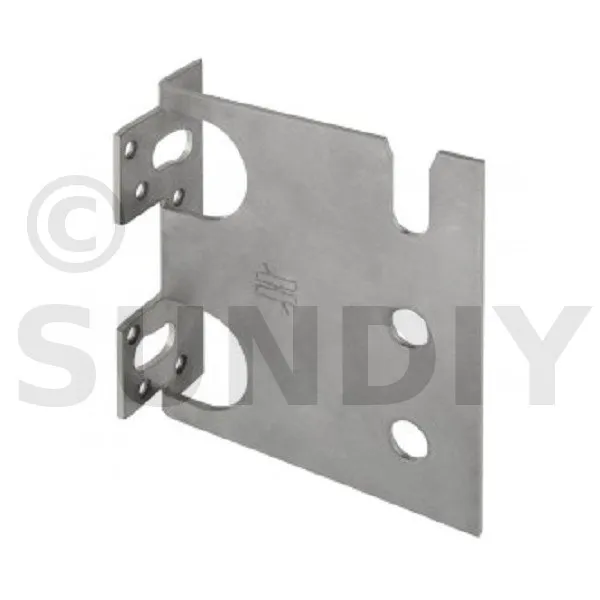

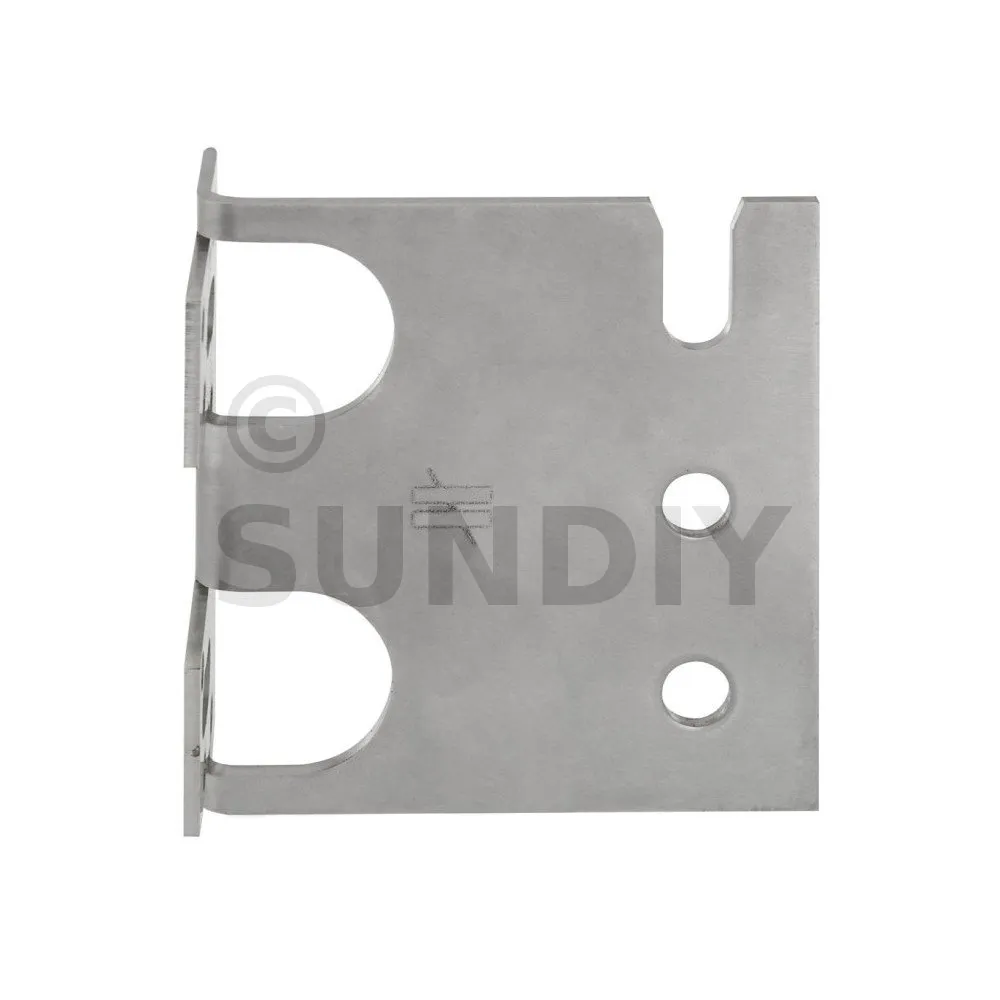

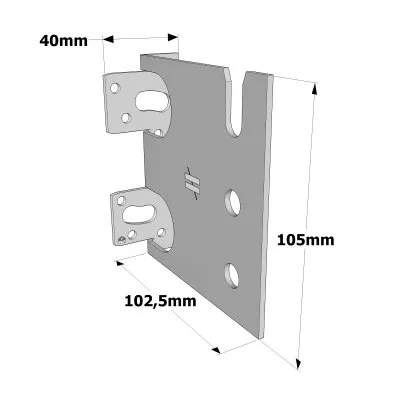

Étrier à âme intérieure - Inox A4 - Réf. CBH105/2.5S

EN STOCK

Expédition immédiate disponible pour 27 unité(s).
Livré en 24/72h

17€¹²

HT / Etrier

(20.54 € TTC)

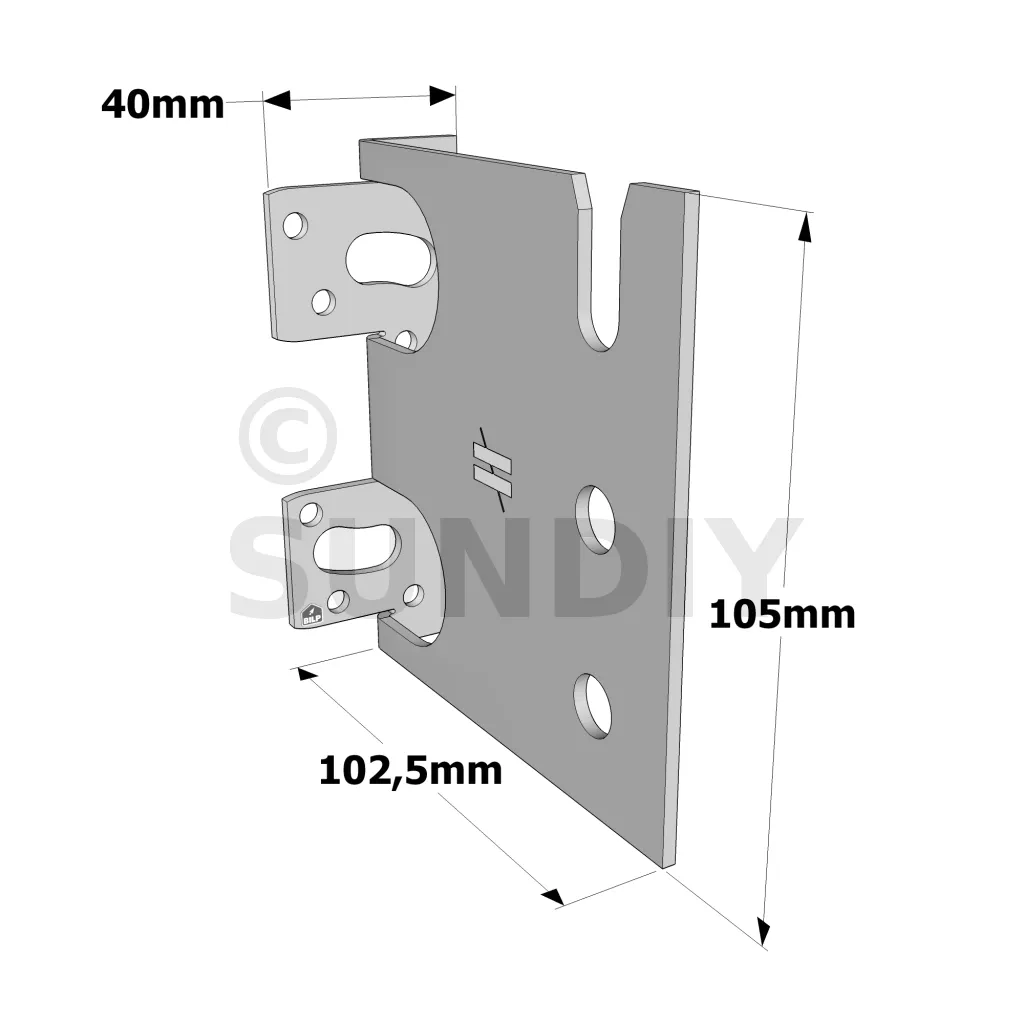

Profondeur :
- 102.5mm
Hauteur :
- 105mm
Autres choix

Référence
CBH105/2.5S
Epaisseur
2.5mm
Fabrication
Française
Matériau
Acier inoxydable A4 (316L) suivant NF EN 10088
Marque
SIMPSON Strong-Tie
Largeur
40mm
Fixation du connecteur sur la poutre (en bois)
8 x Vis CSAS Ø5,0 x 40 mm OU 2 x Tirefond Ø8 mm
Nombre de broches nécessaires
03
Hauteur minimale de la poutre de fixation
115mm
Largeur minimale de la poutre portée
45mm
Largeur maximale de la poutre portée
100mm
Fixation du connecteur sur un support en béton
2 x FM-753 M8X65/7 A4 OU 2 x (résine AT-HP + tige filetée LMAS M8-95/20 A4)
Fixation du connecteur sur un support en acier
2 x Boulon Inox Ø8 mm
Profondeur
102.5mm
Hauteur
105mm
Poids
0.38

Etrier à âme intérieure - Inox A4 - CBH105S

Agréments techniques :ETA-07/0245
Déclarations de performance :FR-DoP-e07/0245

Matière

Acier inoxydable A4 (316L) suivant NF EN 10088,
Épaisseur : 2,5 mm.

Avantages

Assemblage invisible,
Fixation sur bois ou sur béton,
Mise en œuvre optimisée conforme aux Eurocodes,
Connecteur en Inox compatible pour un usage en extérieur (Terrasse, pergola ...)

Applications

Support

Porteur : bois massif, bois composite, lamellé-collé, béton.
Porté : bois massif, bois composite, lamellé-collé.

Domaines d’utilisation

Pergola,
Terrasses.

Données techniques

Dimensions

PERGOLA

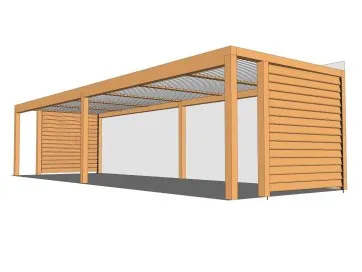

Pergola autoportée de 9m x 3m avec brise-vue de 2m x 2m. (27m²)
Poteaux en bois de 12x12 et 12x24 lamellé-collé.

Références	Dimensions support [mm]	Dimensions poutre [mm]					Dimensions [mm]				Perçages sur porteur		Perçages sur porté
	Hauteur [mm]	Largeur		Hauteur			A	B	C	t	Ø10	Ø5	Ø11
	Min.	Min.	Max.	Min β=0	Min β<>0	Max.
CBH105/2.5S	115	45	100	115	2145	190	105	102.5	40	2.5	2	8	3

Valeurs caractéristiques

Solive sur poutre - 0° et 15°

PERGOLA

Pergola autoportée de 9m x 3m avec brise-vue de 2m x 2m. (27m²)
Poteaux en bois de 12x12 et 12x24 lamellé-collé.

Références	Valeurs caractéristiques - Solive sur poutre - Clouage total
	Fixations				Valeurs caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1,k-Pente β=0°						R1,k-Pente β=15°
	Qté	Type	Qté	Type	Longueur de broches [mm]						Longueur de broches [mm]
					45	60	80	100	45	60	80	100
CBH105/2.5S	8	CSA5,0x40S	3	STD10	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2

Solive sur poutre - 30° et 45°

PERGOLA

Pergola autoportée de 9m x 3m avec brise-vue de 2m x 2m. (27m²)
Poteaux en bois de 12x12 et 12x24 lamellé-collé.

Références	Valeurs caractéristiques - Solive sur poutre - Clouage total
	Fixations				Valeurs caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1,k-Pente β=30°						R1,k-Pente β=45°
	Qté	Type	Qté	Type	Longueur de broches [mm]						Longueur de broches [mm]
					45	60	80	100	45	60	80	100
CBH105/2.5S	8	CSA5,0x40S	3	STD10	10.2	10.2	10.2	10.2	-	-	-	-

Solive bois sur béton - 0° et 15°

PERGOLA

Pergola autoportée de 9m x 3m avec brise-vue de 2m x 2m. (27m²)
Poteaux en bois de 12x12 et 12x24 lamellé-collé.

Références	Valeurs caractéristiques - Solive sur poutre - Clouage total
	Fixations				Valeurs caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1,k-Pente β=0°						R1,k-Pente β=15°
	Qté	Type	Qté	Type	Longueur de broches [mm]						Longueur de broches [mm]
					45	60	80	100	45	60	80	100
CBH105/2.5S	8	CSA5,0x40S	3	Ø8**	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2

** Voir la gamme d’ancrages Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrages typiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l’entraxe et les distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour tout autre condition d’installation (proche des bords,...), le concepteur doit vérifier les ancrages séparément (notre logiciel gratuit Anchor Designer est disponible sur notre site internet).

Solive bois sur béton - 30° et 45°

PERGOLA

Pergola autoportée de 9m x 3m avec brise-vue de 2m x 2m. (27m²)
Poteaux en bois de 12x12 et 12x24 lamellé-collé.

Références	Valeurs caractéristiques - Solive sur poutre - Clouage total
	Fixations				Valeurs caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1,k-Pente β=30°						R1,k-Pente β=45°
	Qté	Type	Qté	Type	Longueur de broches [mm]						Longueur de broches [mm]
					45	60	80	100	45	60	80	100
CBH105/2.5S	8	CSA5,0x40S	3	Ø8**	10.2	10.2	10.2	10.2	-	-	-	-

Étrier en âme intérieure - Inox A4

Matière

Acier inoxydable A4 (316L) suivant NF EN 10088,
Épaisseur 2,5 mm.

Avantages

Assemblage invisible,
Fixation sur bois ou sur béton,
Mise en œuvre optimisée conforme aux Eurocodes,
Connecteur en Inox compatible pour un usage en extérieur (terrasse, pergola...).

Application

Support

Porteur : bois massif, bois composite, bois lamellé-collé, béton...
Porté : bois massif, bois composite, bois lamellé-collé...

Domaines d’utilisation

Pergolas,
Terrasses,
Solives,
Pannes,
Poutres porteuses...

Données techniques

Dimensions

Références	Dimensions support [mm]	Dimensions poutre [mm]					Dimensions [mm]				Perçages sur la partie porteuse		Perçages pour broches sur la partie portée
	Hauteur [mm]	Largeur		Hauteur			A	B	C	t	Ø11	Ø5	Ø10.5
	Min.	Min.	Max.	Min β=0	Min β≠0	Max.
CBH150/2.5S	192	60	160	190	219	225	150	113.5	60	2.5	2	14	5
CBH180/2.5S	222	60	160	220	249	270	180	113.5	60	2.5	2	16	6
CBH220/2.5S	262	60	160	250	279	330	220	113.5	60	2.5	2	22	7

Références	Dimensions support [mm]	Dimensions poutre [mm]					Dimensions [mm]				Perçages sur la partie porteuse		Perçages pour broches sur la partie portée
	Hauteur [mm]	Largeur		Hauteur			A	B	C	t	Ø10	Ø5	Ø11
	Min.	Min.	Max.	Min β=0	Min β<>0	Max.
CBH105/2.5S	115	45	100	115	2145	190	105	102.5	40	2.5	2	8	3

Valeurs caractéristiques - Solive sur poutre - Pente entre 0° et 15°

Références	Valeurs caractéristiques - Solive sur poutre - Clouage total
	Fixations				Valeurs caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1,k-Pente β=0°						R1,k-Pente β=15°
	Qté	Type	Qté	Type	Longueur de broches [mm]						Longueur de broches [mm]
					60	80	100	120	140	160	60	80	100	120	140	160
CBH150/2.5S	14	CSA5,0x40S	5	STD10	18	18.6	20.7	22.4	24	24	17.3	17.9	19.6	21.2	22.9	23.3
CBH180/2.5S	16	CSA5,0x40S	6	STD10	25	26.5	29.5	32.1	32.6	32.6	24	25.2	28	30.5	31.8	31.8
CBH220/2.5S	22	CSA5,0x40S	7	STD10	32.6	34.2	37.9	41.1	42.8	42.8	31.4	32.7	36	38.9	41.6	41.6

Références	Valeurs caractéristiques - Solive sur poutre - Clouage total
	Fixations				Valeurs caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1,k-Pente β=0°						R1,k-Pente β=15°
	Qté	Type	Qté	Type	Longueur de broches [mm]						Longueur de broches [mm]
					45	60	80	100	45	60	80	100
CBH105/2.5S	8	CSA5,0x40S	3	STD10	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2

Valeurs caractéristiques - Solive sur poutre - Pente entre 30° et 45°

Références	Valeurs caractéristiques - Solive sur poutre - Clouage total
	Fixations				Valeurs caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1,k-Pente β=30°						R1,k-Pente β=45°
	Qté	Type	Qté	Type	Longueur de broches [mm]						Longueur de broches [mm]
					60	80	100	120	140	160	60	80	100	120	140	160
CBH150/2.5S	14	CSA5,0x40S	5	STD10	16.7	17.2	18.7	20.1	21.6	22.5	16.4	16.7	18	19.3	20.6	21.9
CBH180/2.5S	16	CSA5,0x40S	6	STD10	23.1	24.1	26.6	28.8	30.8	30.8	22.5	23.4	25.6	27.6	29.7	30.1
CBH220/2.5S	22	CSA5,0x40S	7	STD10	30.4	31.5	34.3	37	39.7	40.4	29.8	30.8	33.3	35.7	38.3	39.5

Références	Valeurs caractéristiques - Solive sur poutre - Clouage total
	Fixations				Valeurs caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1,k-Pente β=30°						R1,k-Pente β=45°
	Qté	Type	Qté	Type	Longueur de broches [mm]						Longueur de broches [mm]
					45	60	80	100	45	60	80	100
CBH105/2.5S	8	CSA5,0x40S	3	STD10	10.2	10.2	10.2	10.2	-	-	-	-

Valeurs caractéristiques - Solive bois sur support rigide - Pente entre 0° et 15°

Références	Valeurs caractéristiques - Solive sur poutre - Clouage total
	Fixations				Valeurs caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1,k-Pente β=0°						R1,k-Pente β=15°
	Qté	Type	Qté	Type	Longueur de broches [mm]						Longueur de broches [mm]
					60	80	100	120	140	160	60	80	100	120	140	160
CBH150/2.5S	2	Ø10**	5	STD10	12.4	13.2	15.6	17.7	19.5	19.5	11.7	12.4	14.5	16.4	18.4	18.7
CBH180/2.5S	2	Ø10**	6	STD10	19.3	21.1	25.2	28.8	29.7	29.7	18.2	19.7	23.3	26.6	28.3	28.3
CBH220/2.5S	2	Ø10**	7	STD10	23.8	25.9	30.6	34.9	37.1	37.1	22.4	24.2	28.2	32.1	35.3	35.3

Références	Valeurs caractéristiques - Solive sur poutre - Clouage total
	Fixations				Valeurs caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1,k-Pente β=0°						R1,k-Pente β=15°
	Qté	Type	Qté	Type	Longueur de broches [mm]						Longueur de broches [mm]
					45	60	80	100	45	60	80	100
CBH105/2.5S	8	CSA5,0x40S	3	Ø8**	10.2	10.2	10.2	10.2	10.2	10.2	10.2	10.2

Valeurs caractéristiques - Solive bois sur support rigide - Pente entre 30° et 45°

Références	Valeurs caractéristiques - Solive sur poutre - Clouage total
	Fixations				Valeurs caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1,k-Pente β=30°						R1,k-Pente β=45°
	Qté	Type	Qté	Type	Longueur de broches [mm]						Longueur de broches [mm]
					60	80	100	120	140	160	60	80	100	120	140	160
CBH150/2.5S	2	Ø10**	5	STD10	11.1	11.6	13.4	15	16.8	17.7	10.5	10.9	12.5	13.9	15.5	16.9
CBH180/2.5S	2	Ø10**	6	STD10	17	18.3	21.4	24.3	26.8	26.8	16.2	17.3	20	22.6	25.4	25.7
CBH220/2.5S	2	Ø10**	7	STD10	21.1	22.5	26	29.4	33	33.5	20.1	21.3	24.4	27.5	30.8	32.2

Références	Valeurs caractéristiques - Solive sur poutre - Clouage total
	Fixations				Valeurs caractéristiques - Bois C24 [kN]
	Porteur		Porté		R1,k-Pente β=30°						R1,k-Pente β=45°
	Qté	Type	Qté	Type	Longueur de broches [mm]						Longueur de broches [mm]
					45	60	80	100	45	60	80	100
CBH105/2.5S	8	CSA5,0x40S	3	Ø8**	10.2	10.2	10.2	10.2	-	-	-	-

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Mise en œuvre

Fixations

Support bois :

Porteur :

Vis CSAS Ø5,0 x 40 mm conformes à l‘ETE-04/0013

Porté :

Broches Inox Ø10 mm (longueur à préciser suivant épaisseur du bois - Réf STDS10/X)

Support rigide :

Porteur béton :

Cheville mécanique Ø8 mm : FM-753 M8X65/7 A4 (pour la référence : CBH105/2.5S)
Cheville mécanique : FM-753 M10X75/5 A4 (pour les références : CBH150/2.5S ; CBH180/2.5S ; CBH220/2.5S)
Ancrage chimique : résine AT-HP + tige filetée LMAS M8-95/20 A4 (pour la référence : CBH105/2.5S)
Ancrage chimique : résine AT-HP + tige fileté LMAS M10-120/25 A4 (pour les références : CBH105/2.5S ; CBH180/2.5S ; CBH220/2.5S)

Porteur acier :

Boulon Inox Ø8 mm (pour la référence : CBH105/2.5S)
Boulons inox Ø10 mm (pour les références : CBH150/2.5S ; CBH180/2.5S ; CBH220/2.5S)

Porté :

Broches Inox Ø10 mm (longueur à préciser suivant épaisseur du bois - Réf STDS10/X)

Fixations

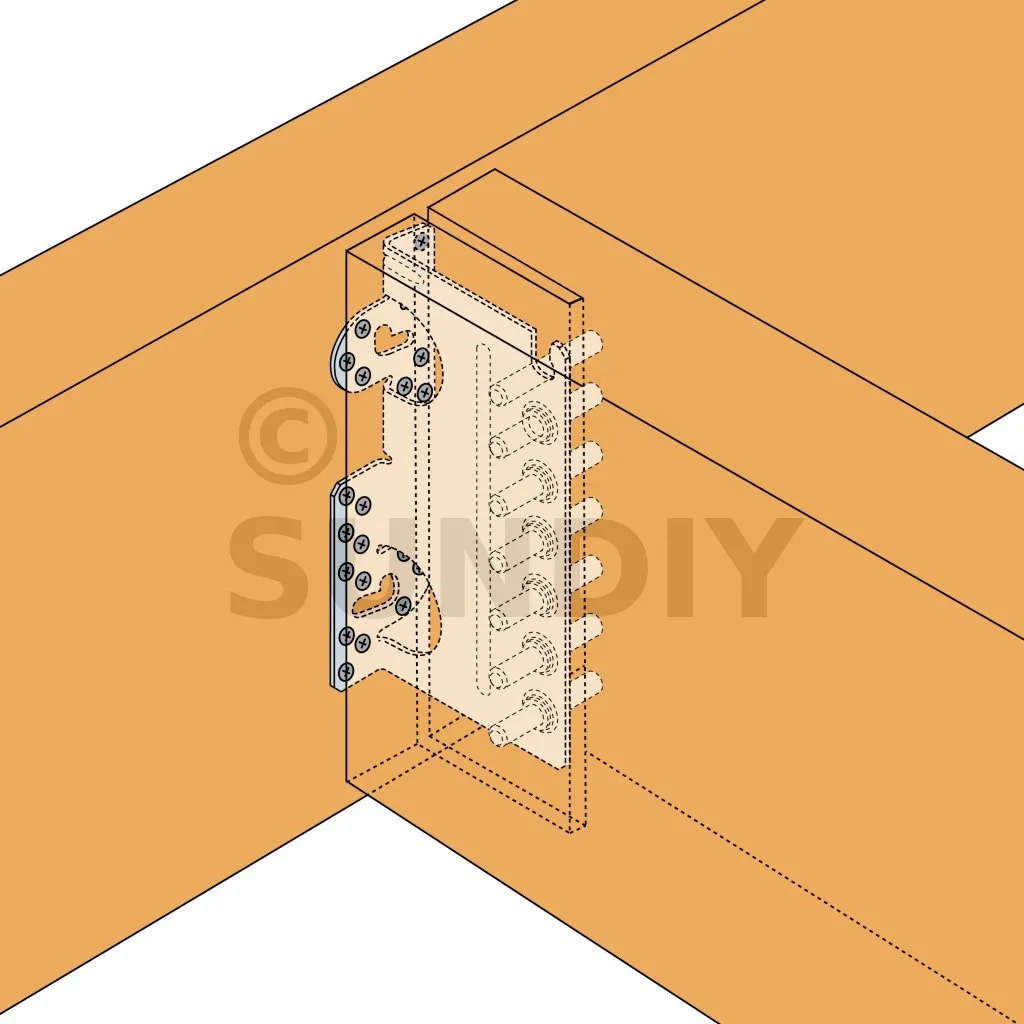

Bois/Bois :
Porteur :

Vis CSA5,0x40S mm conformes à l‘ETE-04/0013.
Porté :
Broches Inox Ø10 mm (longueur à préciser suivant épaisseur du bois).

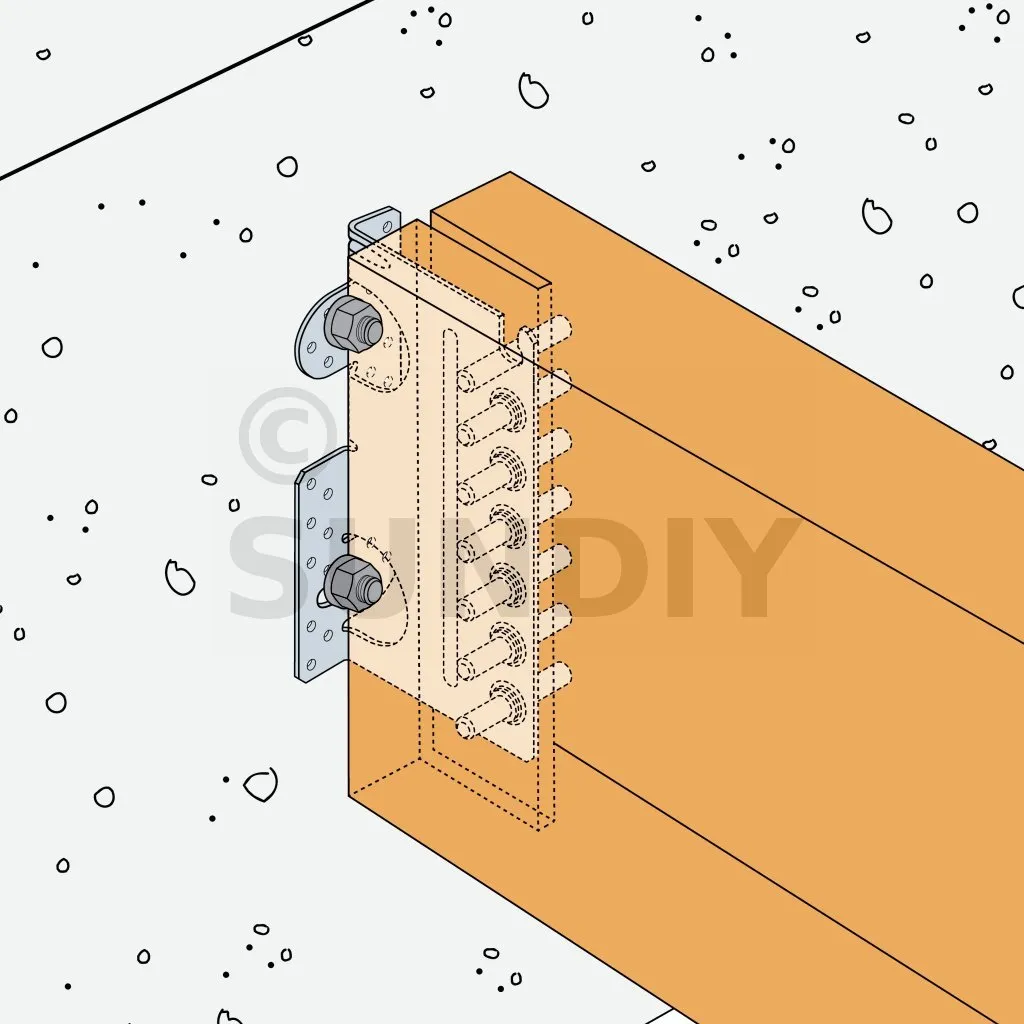

Bois/Support rigide :
Porteur béton :

Cheville mécanique Ø10 mm : BOAX-M10-92/10 A4.
Ancrage chimique : résine AT-HP + tige fileté LMAS M10-120/25 A4

Porteur acier :

Boulon Inox Ø10 mm

Porté :

Broches Inox Ø10 mm (longueur à préciser suivant épaisseur du bois - Réf STD10/X)

Installation
1. Réaliser une entaille verticale de largeur 9 mm dans la poutre portée,
2. Identifier la position des broches sur la poutre portée,
3. Percer transversalement la poutre portée pour y insérer les broches (diamètre de perçage en fonction du diamètre de la broche),
4. Insérer la 1ère broche supérieure dans la poutre portée.
5. Fixer l’étrier sur le support à l’aide des fixations adaptées,
6. Présenter la poutre sur l’étrier. La 1ère broche installée se place alors dans le perçage ouvert de l’étrier,
7. Insérer les deux broches restantes.

Pergola autoportée bois et alu

Pergola tout en bois 4m x 3m en bois et alu. (12m²)
Poteaux en bois 12x12 lamellé-collé.
56 lames alu anthracites et 12 mécanismes SUNDIY.
Prix de l’ensemble : 3710€ TTC

Pergola autoportée bois

Pergola tout en bois 4m x 3m en bois et alu. (12m²)
Poteaux en bois 12x12 lamellé-collé.
42 lames bois Douglas 27mm en 2m et 112 mécanismes SUNDIY XL.
Prix de l’ensemble : 2790€ TTC

Etrier à âme intérieure - Inox A4 - CBH105S

Applications

Données techniques

Valeurs caractéristiques

Étrier en âme intérieure - Inox A4

Matière

Avantages

Application

Support

Domaines d’utilisation

Données techniques

Dimensions

Valeurs caractéristiques - Solive sur poutre - Pente entre 0° et 15°

Valeurs caractéristiques - Solive sur poutre - Pente entre 30° et 45°

Valeurs caractéristiques - Solive bois sur support rigide - Pente entre 0° et 15°

Valeurs caractéristiques - Solive bois sur support rigide - Pente entre 30° et 45°

SIMPSON Strong-Tie

Mise en œuvre

Fixations

Support bois :

Support rigide :

Porteur acier :

Avec ce produit, nous vous conseillons aussi :

Tiges filetées courtes LMAS - inox A4PROMO

Vis pour connecteurs tête Torx - (…)PROMO

Goujon d’ancrage BOAX-IIPROMO

Résine polyester multi-matériaux

Tiges filetées courtes LMAS - inox A4
PROMO

Vis pour connecteurs tête Torx - (…)
PROMO

Goujon d’ancrage BOAX-II
PROMO
