Étrier à âme intérieure - Inox A4
| Produit | Dispo | Prix TTC | |
|---|---|---|---|
Étrier en âme intérieure - Inox A4
Matière
- Acier inoxydable A4 (316L) suivant NF EN 10088,
- Épaisseur 2,5 mm.
Avantages
- Assemblage invisible,
- Fixation sur bois ou sur béton,
- Mise en œuvre optimisée conforme aux Eurocodes,
- Connecteur en Inox compatible pour un usage en extérieur (terrasse, pergola...).
Application
Support
- Porteur : bois massif, bois composite, bois lamellé-collé, béton...
- Porté : bois massif, bois composite, bois lamellé-collé...
Domaines d’utilisation
- Pergolas,
- Terrasses,
- Solives,
- Pannes,
- Poutres porteuses...
Données techniques

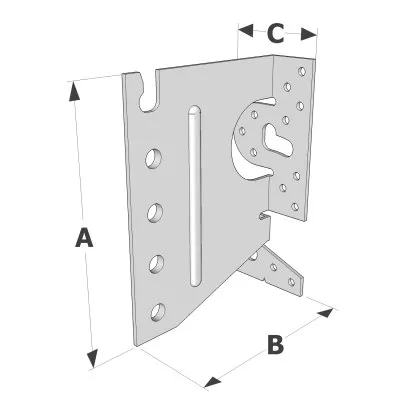

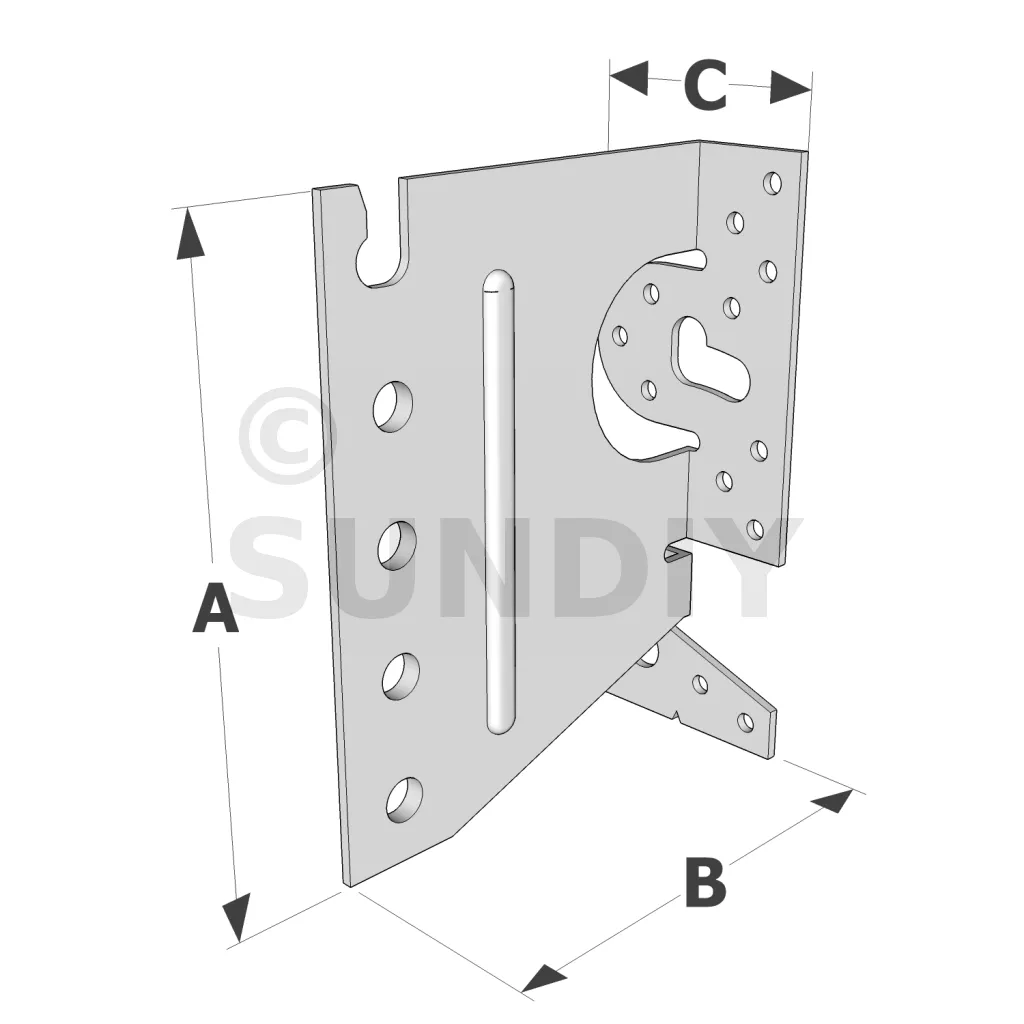

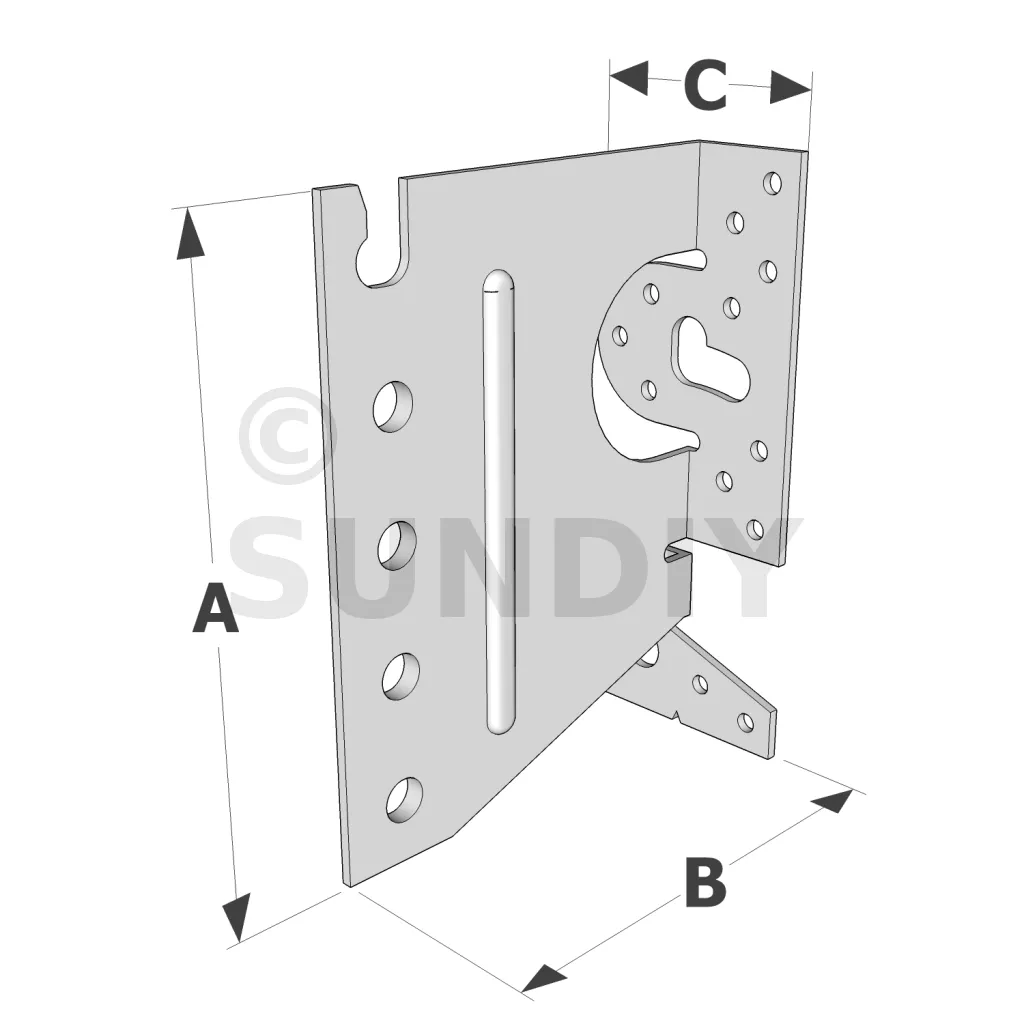

Dimensions
| Références | Dimensions support [mm] | Dimensions poutre [mm] | Dimensions [mm] | Perçages sur la partie porteuse | Perçages pour broches sur la partie portée | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hauteur [mm] | Largeur | Hauteur | A | B | C | t | Ø11 | Ø5 | Ø10.5 | ||||
| Min. | Min. | Max. | Min β=0 | Min β≠0 | Max. | ||||||||
| CBH150/2.5S | 192 | 60 | 160 | 190 | 219 | 225 | 150 | 113.5 | 60 | 2.5 | 2 | 14 | 5 |
| CBH180/2.5S | 222 | 60 | 160 | 220 | 249 | 270 | 180 | 113.5 | 60 | 2.5 | 2 | 16 | 6 |
| CBH220/2.5S | 262 | 60 | 160 | 250 | 279 | 330 | 220 | 113.5 | 60 | 2.5 | 2 | 22 | 7 |
| Références | Dimensions support [mm] | Dimensions poutre [mm] | Dimensions [mm] | Perçages sur la partie porteuse | Perçages pour broches sur la partie portée | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hauteur [mm] | Largeur | Hauteur | A | B | C | t | Ø10 | Ø5 | Ø11 | ||||
| Min. | Min. | Max. | Min β=0 | Min β<>0 | Max. | ||||||||
| CBH105/2.5S | 115 | 45 | 100 | 115 | 2145 | 190 | 105 | 102.5 | 40 | 2.5 | 2 | 8 | 3 |
Valeurs caractéristiques - Solive sur poutre - Pente entre 0° et 15°
| Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||||||
| Porteur | Porté | R1,k-Pente β=0° | R1,k-Pente β=15° | |||||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| CBH150/2.5S | 14 | CSA5,0x40S | 5 | STD10 | 18 | 18.6 | 20.7 | 22.4 | 24 | 24 | 17.3 | 17.9 | 19.6 | 21.2 | 22.9 | 23.3 |
| CBH180/2.5S | 16 | CSA5,0x40S | 6 | STD10 | 25 | 26.5 | 29.5 | 32.1 | 32.6 | 32.6 | 24 | 25.2 | 28 | 30.5 | 31.8 | 31.8 |
| CBH220/2.5S | 22 | CSA5,0x40S | 7 | STD10 | 32.6 | 34.2 | 37.9 | 41.1 | 42.8 | 42.8 | 31.4 | 32.7 | 36 | 38.9 | 41.6 | 41.6 |
| Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||
| Porteur | Porté | R1,k-Pente β=0° | R1,k-Pente β=15° | |||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||
| 45 | 60 | 80 | 100 | 45 | 60 | 80 | 100 | |||||
| CBH105/2.5S | 8 | CSA5,0x40S | 3 | STD10 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 |
Valeurs caractéristiques - Solive sur poutre - Pente entre 30° et 45°
| Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||||||
| Porteur | Porté | R1,k-Pente β=30° | R1,k-Pente β=45° | |||||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| CBH150/2.5S | 14 | CSA5,0x40S | 5 | STD10 | 16.7 | 17.2 | 18.7 | 20.1 | 21.6 | 22.5 | 16.4 | 16.7 | 18 | 19.3 | 20.6 | 21.9 |
| CBH180/2.5S | 16 | CSA5,0x40S | 6 | STD10 | 23.1 | 24.1 | 26.6 | 28.8 | 30.8 | 30.8 | 22.5 | 23.4 | 25.6 | 27.6 | 29.7 | 30.1 |
| CBH220/2.5S | 22 | CSA5,0x40S | 7 | STD10 | 30.4 | 31.5 | 34.3 | 37 | 39.7 | 40.4 | 29.8 | 30.8 | 33.3 | 35.7 | 38.3 | 39.5 |
| Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||
| Porteur | Porté | R1,k-Pente β=30° | R1,k-Pente β=45° | |||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||
| 45 | 60 | 80 | 100 | 45 | 60 | 80 | 100 | |||||
| CBH105/2.5S | 8 | CSA5,0x40S | 3 | STD10 | 10.2 | 10.2 | 10.2 | 10.2 | - | - | - | - |
Valeurs caractéristiques - Solive bois sur support rigide - Pente entre 0° et 15°
| Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||||||
| Porteur | Porté | R1,k-Pente β=0° | R1,k-Pente β=15° | |||||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| CBH150/2.5S | 2 | Ø10** | 5 | STD10 | 12.4 | 13.2 | 15.6 | 17.7 | 19.5 | 19.5 | 11.7 | 12.4 | 14.5 | 16.4 | 18.4 | 18.7 |
| CBH180/2.5S | 2 | Ø10** | 6 | STD10 | 19.3 | 21.1 | 25.2 | 28.8 | 29.7 | 29.7 | 18.2 | 19.7 | 23.3 | 26.6 | 28.3 | 28.3 |
| CBH220/2.5S | 2 | Ø10** | 7 | STD10 | 23.8 | 25.9 | 30.6 | 34.9 | 37.1 | 37.1 | 22.4 | 24.2 | 28.2 | 32.1 | 35.3 | 35.3 |
| Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||
| Porteur | Porté | R1,k-Pente β=0° | R1,k-Pente β=15° | |||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||
| 45 | 60 | 80 | 100 | 45 | 60 | 80 | 100 | |||||
| CBH105/2.5S | 8 | CSA5,0x40S | 3 | Ø8** | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 | 10.2 |
Valeurs caractéristiques - Solive bois sur support rigide - Pente entre 30° et 45°
| Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||||||
| Porteur | Porté | R1,k-Pente β=30° | R1,k-Pente β=45° | |||||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| CBH150/2.5S | 2 | Ø10** | 5 | STD10 | 11.1 | 11.6 | 13.4 | 15 | 16.8 | 17.7 | 10.5 | 10.9 | 12.5 | 13.9 | 15.5 | 16.9 |
| CBH180/2.5S | 2 | Ø10** | 6 | STD10 | 17 | 18.3 | 21.4 | 24.3 | 26.8 | 26.8 | 16.2 | 17.3 | 20 | 22.6 | 25.4 | 25.7 |
| CBH220/2.5S | 2 | Ø10** | 7 | STD10 | 21.1 | 22.5 | 26 | 29.4 | 33 | 33.5 | 20.1 | 21.3 | 24.4 | 27.5 | 30.8 | 32.2 |
| Références | Valeurs caractéristiques - Solive sur poutre - Clouage total | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||||||||
| Porteur | Porté | R1,k-Pente β=30° | R1,k-Pente β=45° | |||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | |||||||
| 45 | 60 | 80 | 100 | 45 | 60 | 80 | 100 | |||||
| CBH105/2.5S | 8 | CSA5,0x40S | 3 | Ø8** | 10.2 | 10.2 | 10.2 | 10.2 | - | - | - | - |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Mise en œuvre
Fixations

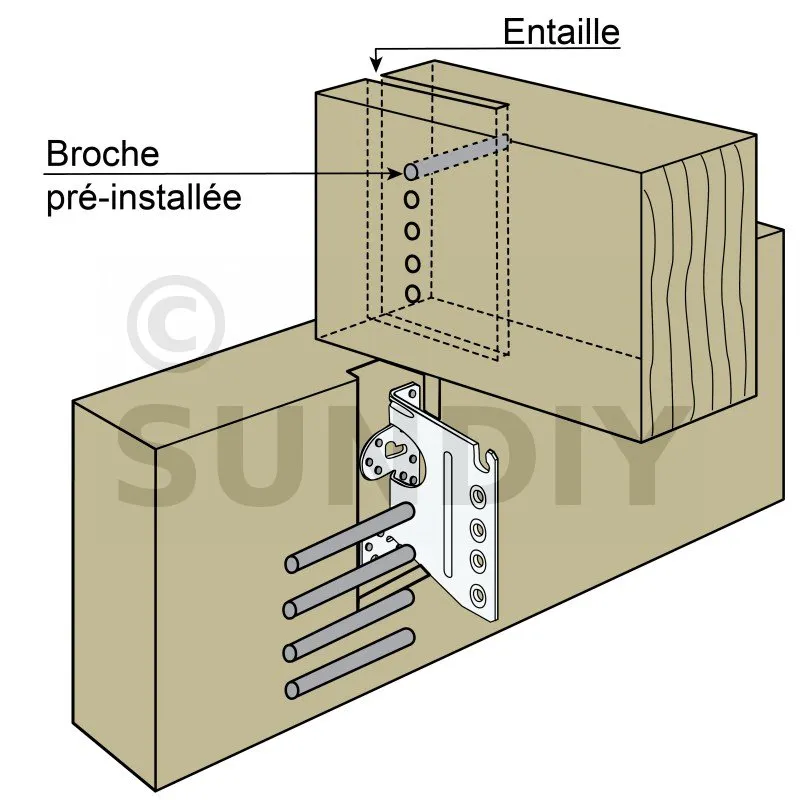

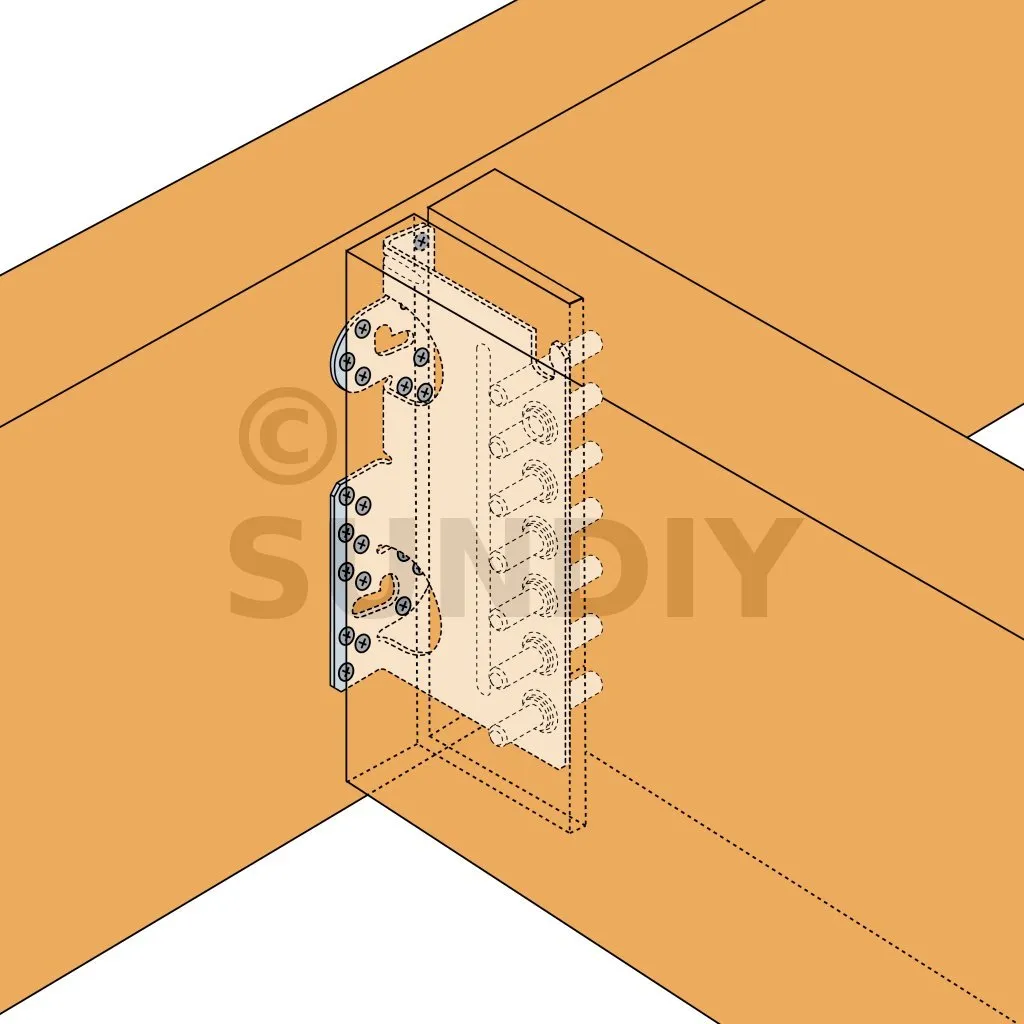

Support bois :
Porteur :
- Vis CSAS Ø5,0 x 40 mm conformes à l‘ETE-04/0013
Porté :
- Broches Inox Ø10 mm (longueur à préciser suivant épaisseur du bois - Réf STDS10/X)

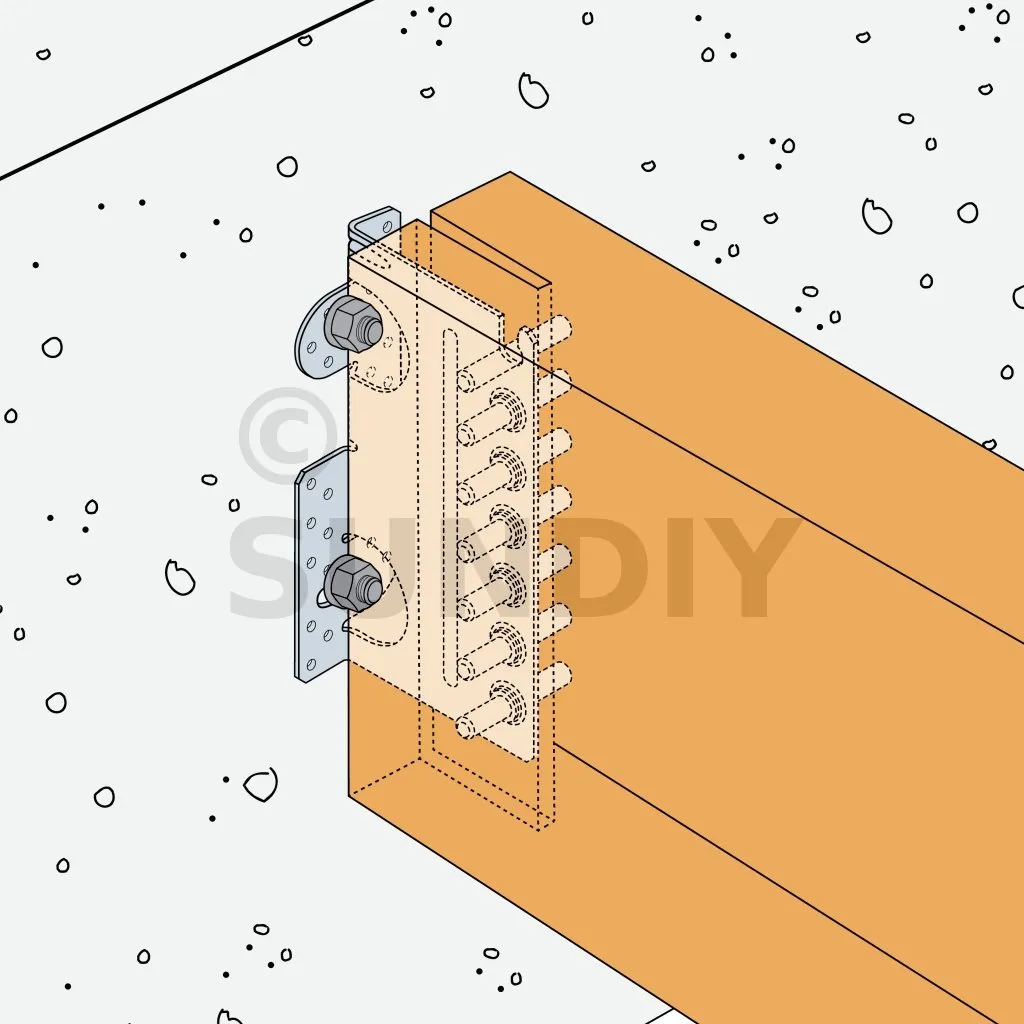

Support rigide :
Porteur béton :
- Cheville mécanique Ø8 mm : FM-753 M8X65/7 A4 (pour la référence : CBH105/2.5S)
- Cheville mécanique : FM-753 M10X75/5 A4 (pour les références : CBH150/2.5S ; CBH180/2.5S ; CBH220/2.5S)
- Ancrage chimique : résine AT-HP + tige filetée LMAS M8-95/20 A4 (pour la référence : CBH105/2.5S)
- Ancrage chimique : résine AT-HP + tige fileté LMAS M10-120/25 A4 (pour les références : CBH105/2.5S ; CBH180/2.5S ; CBH220/2.5S)
Porteur acier :
- Boulon Inox Ø8 mm (pour la référence : CBH105/2.5S)
- Boulons inox Ø10 mm (pour les références : CBH150/2.5S ; CBH180/2.5S ; CBH220/2.5S)
Porté :
- Broches Inox Ø10 mm (longueur à préciser suivant épaisseur du bois - Réf STDS10/X)
