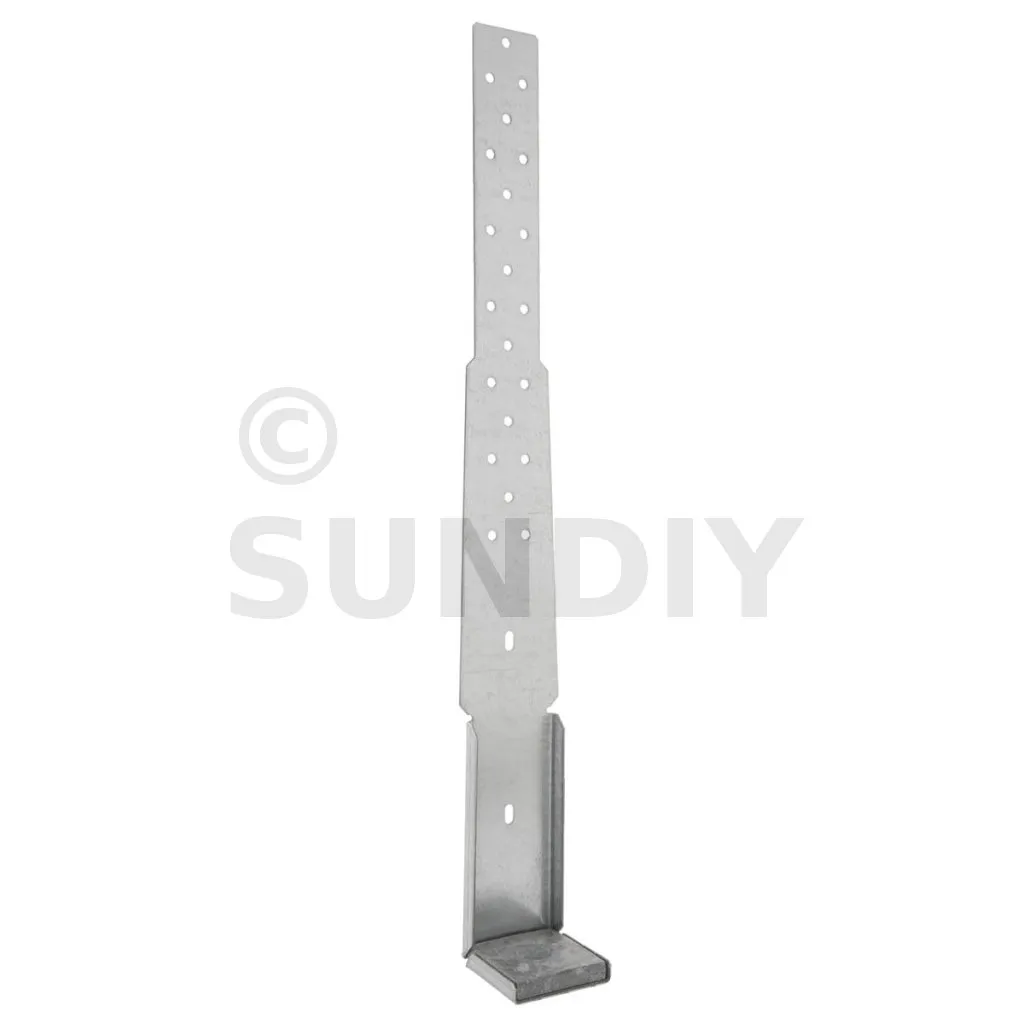

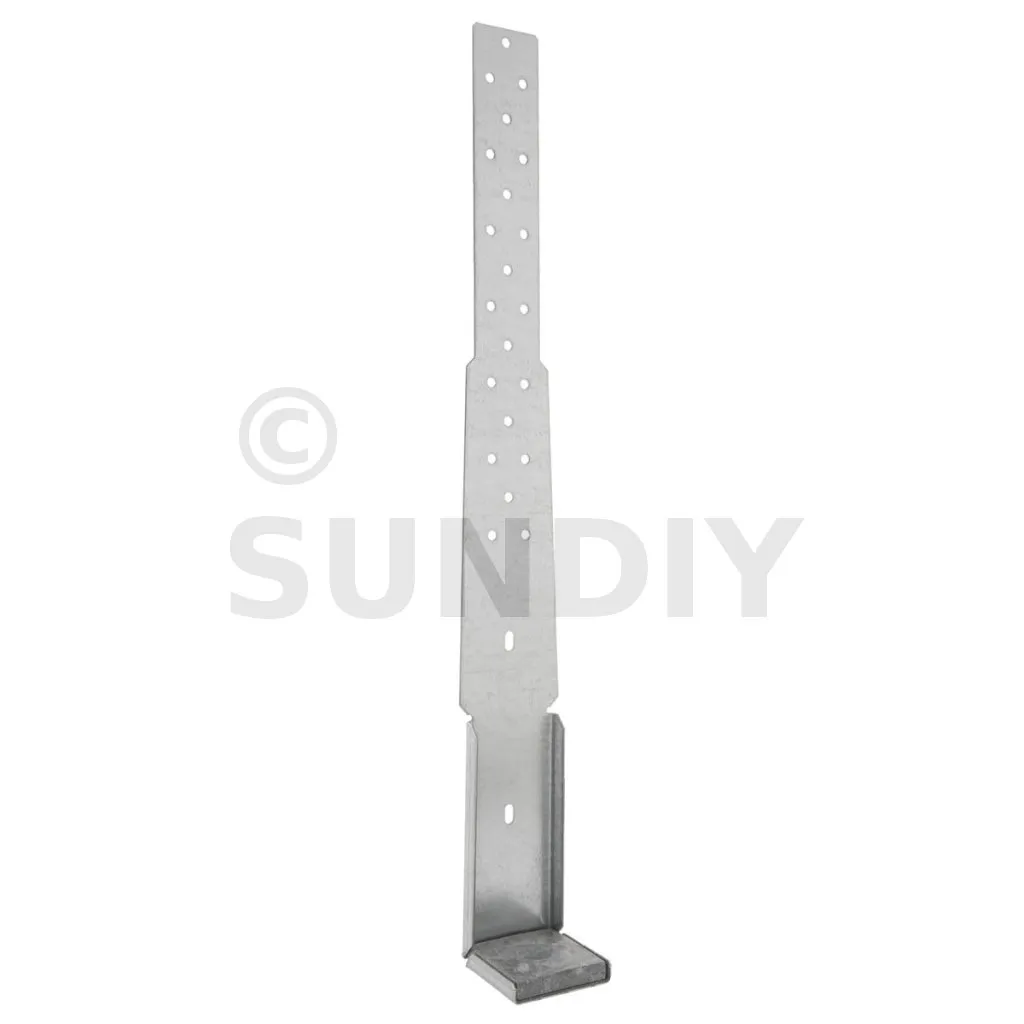

Ancrage pour montants d’ossature multi-applications 55x484x53mm épaisseur 2mm - Réf. MAH485/2
Ancrage montants d’ossature multi-applications
L‘ancrage pour montant d’ossature MAH485/2 et sa rondelle sont préconisés pour renforcer les murs à ossature bois soumis à des efforts de soulèvement.
Caractéristiques
Matière
- MAH485/2 : acier galvanisé S250GD + Z275 suivant NF EN 10346 (épaisseur : 2 mm),
- Rondelle US50/50/8G (fournie) : acier S235JR + finition galvanisation à chaud (épaisseur : 8mm)..
Avantages
- Ancrage de faible largeur utilisable sur montants d‘ossature de largeur 45 mm,

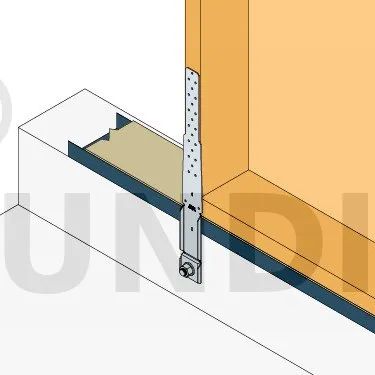

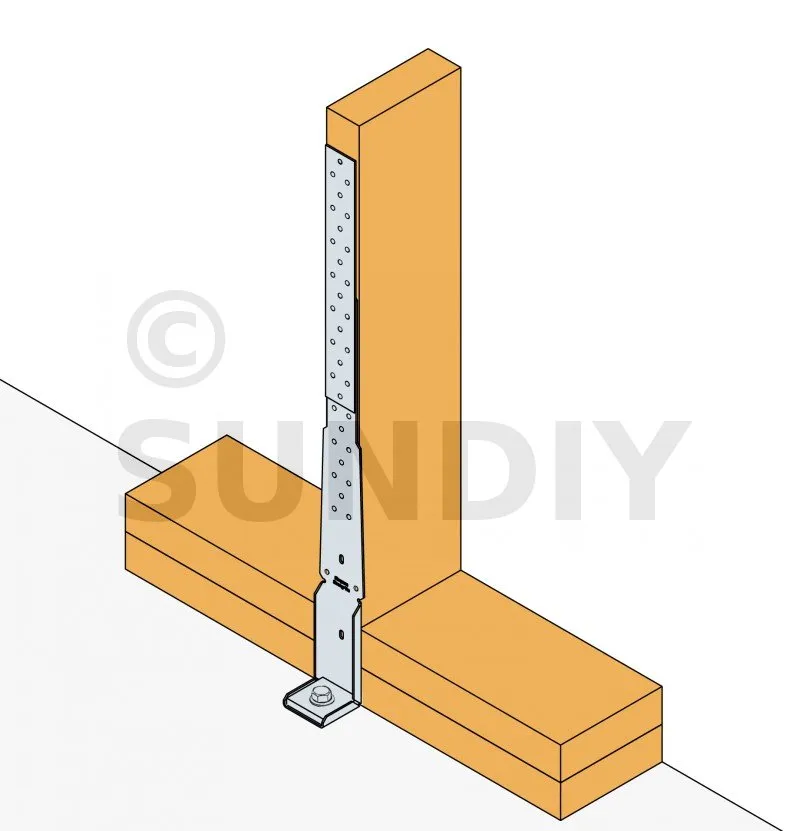

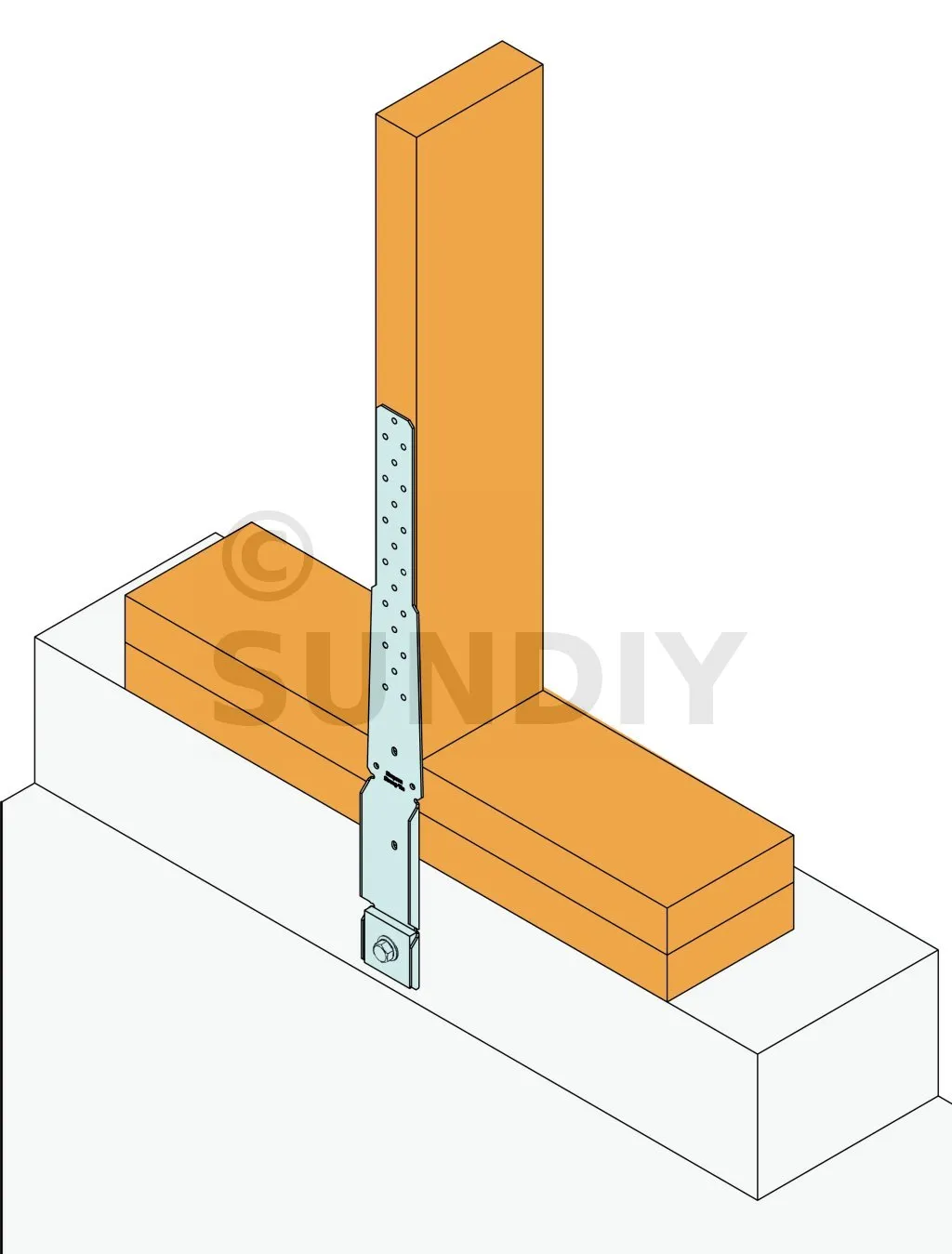

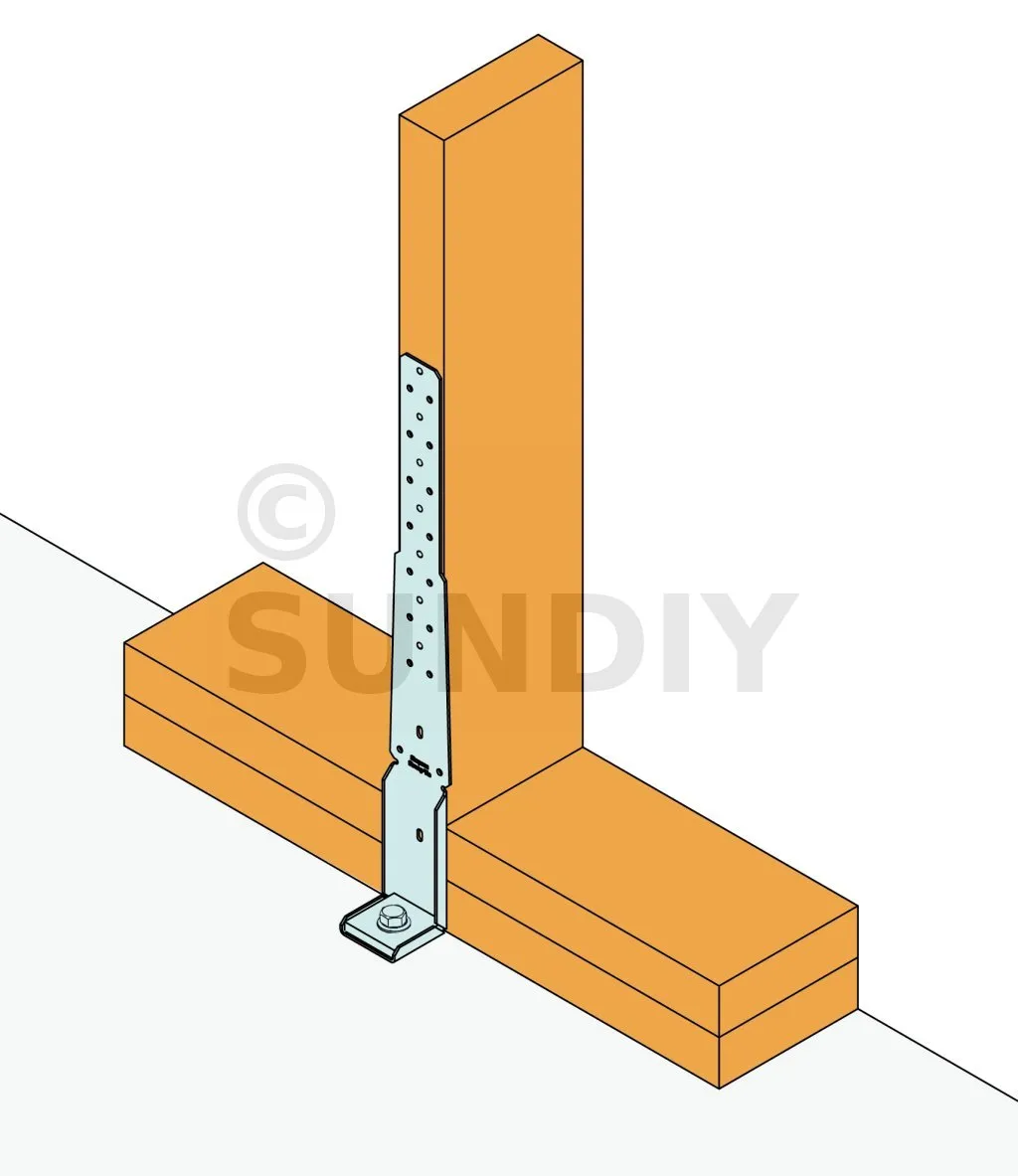

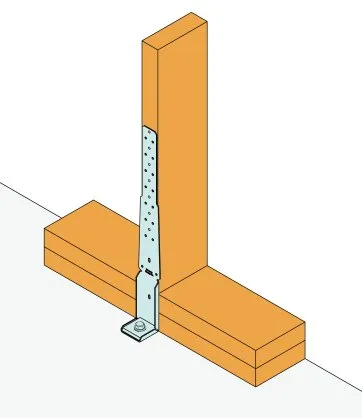

- Sa double configuration (pliable sur chantier) lui permet d‘ancrer solidement le mur ossature bois sur un acrotère ou sur la dalle béton (préconisé en zone sismique),
- Renforce la connexion montant - lisse basse et empêche le soulèvement,
- Rondelle fournie et pré-montée sur l’équerre.
Applications
Support
- Porteur : bois, béton,
- Porté : bois.
Domaines d’utilisation
- Montants ossature bois.
Données techniques

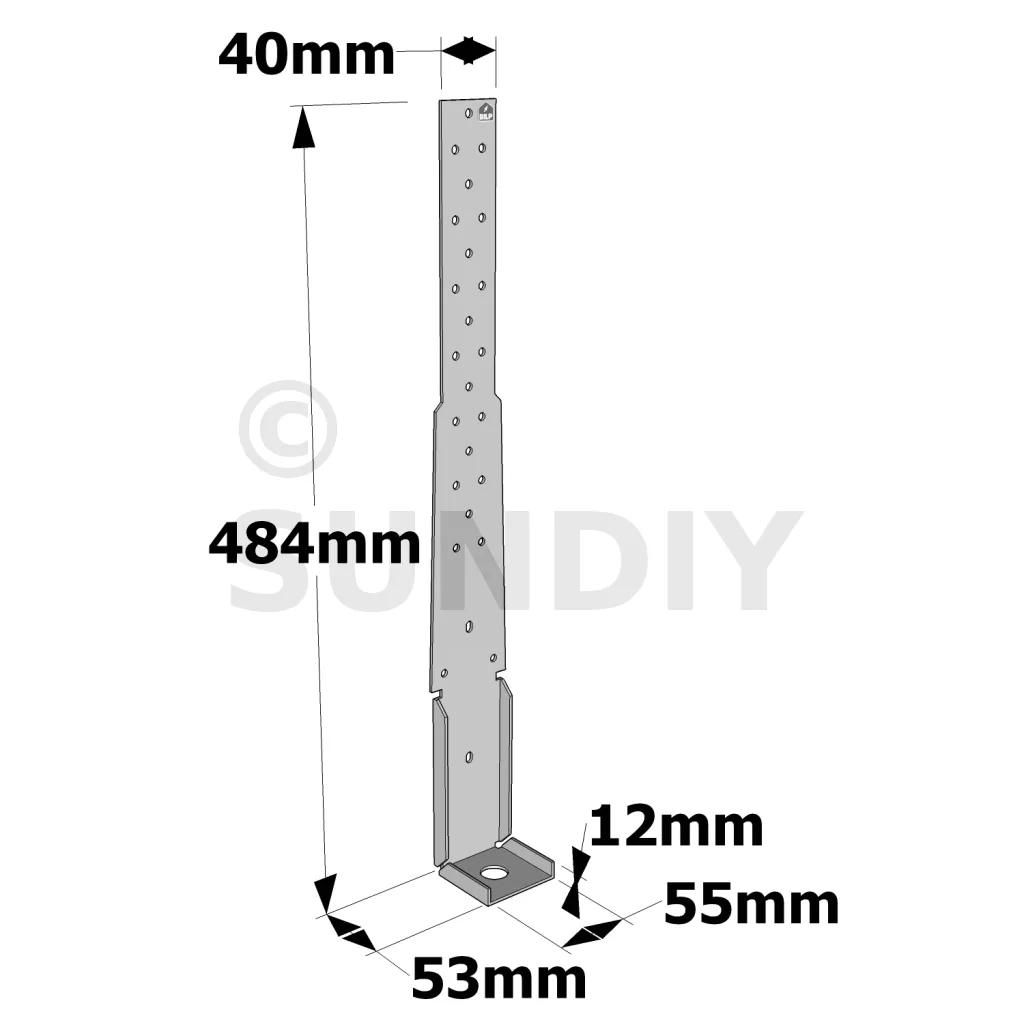

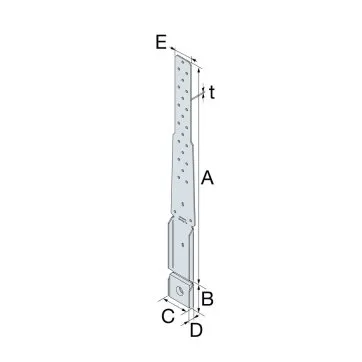

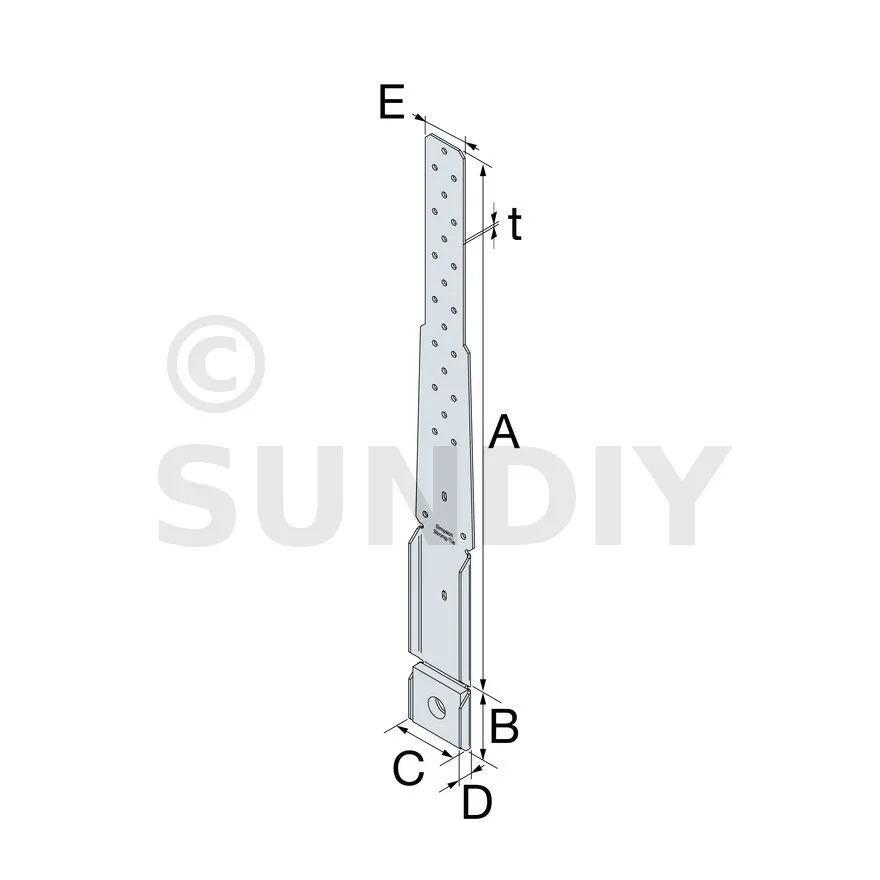

Dimensions
| Références | Dimensions poutre [mm] | Dimensions [mm] | Aile A | Aile B | |||||
|---|---|---|---|---|---|---|---|---|---|
| Largeur | A | B | C | D | E | t | Ø5 | Ø18 | |
| Min | |||||||||
| MAH485/2 | 45 | 484 | 53 | 55 | 12 | 40 | 2 | 23 | 1 |

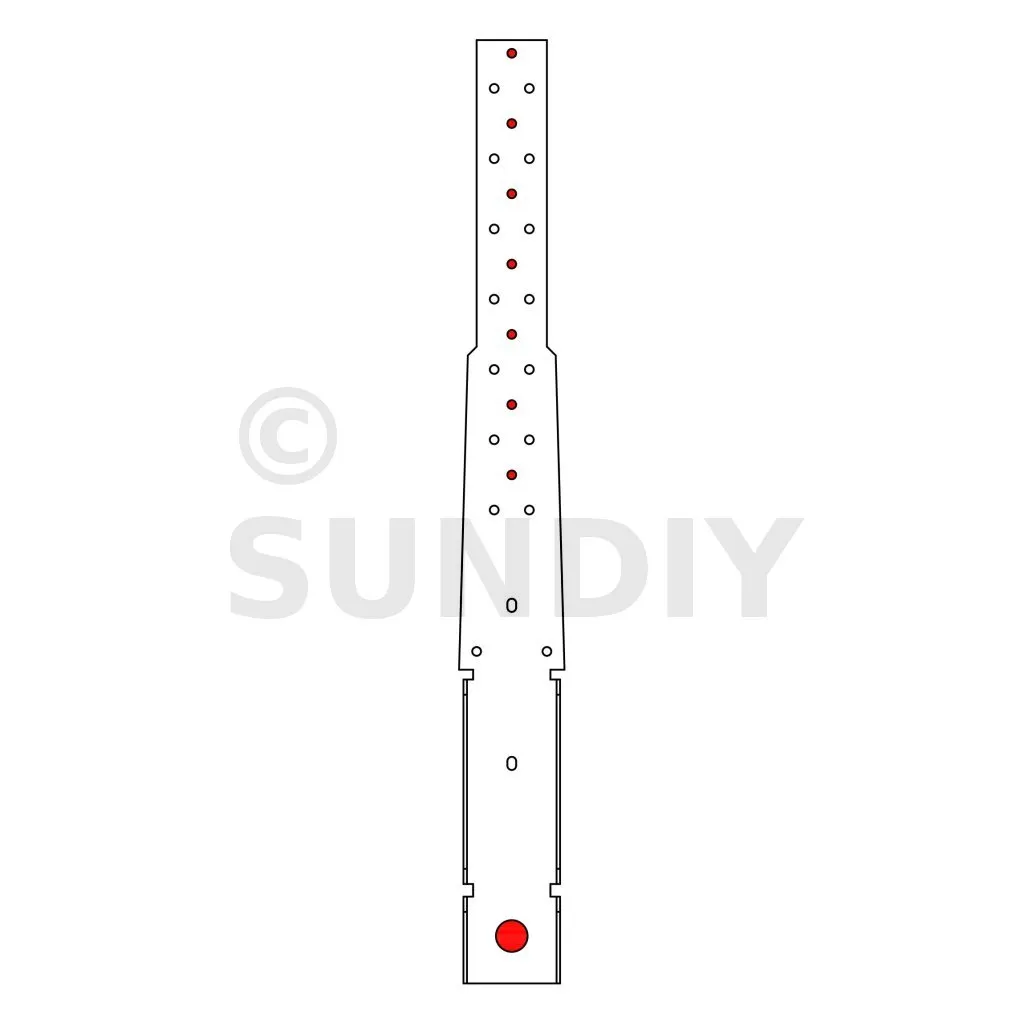

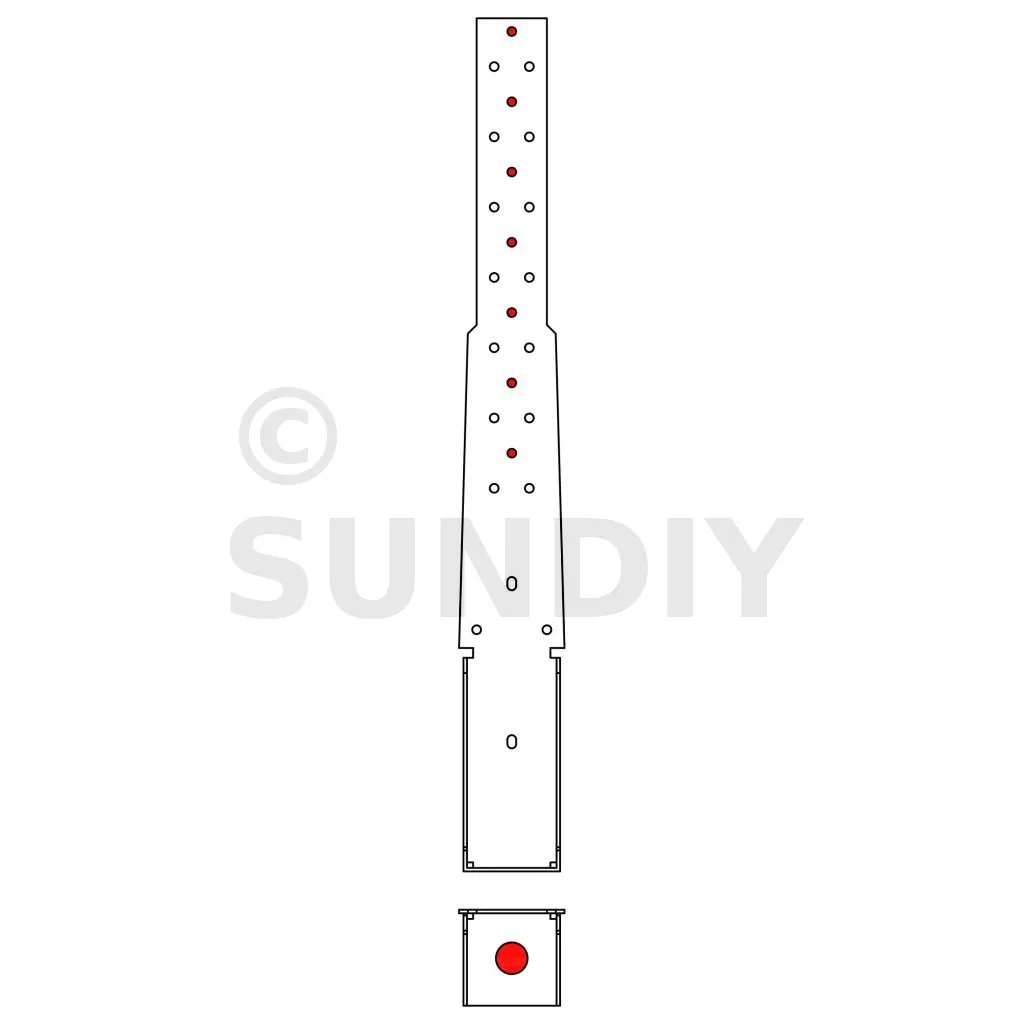

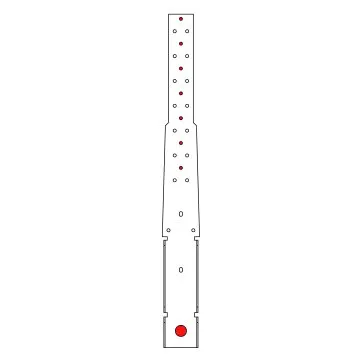

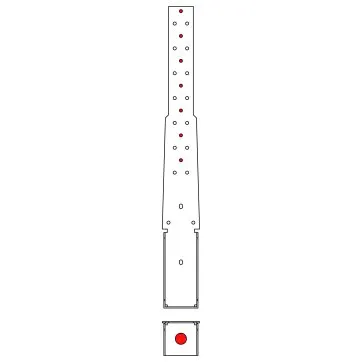

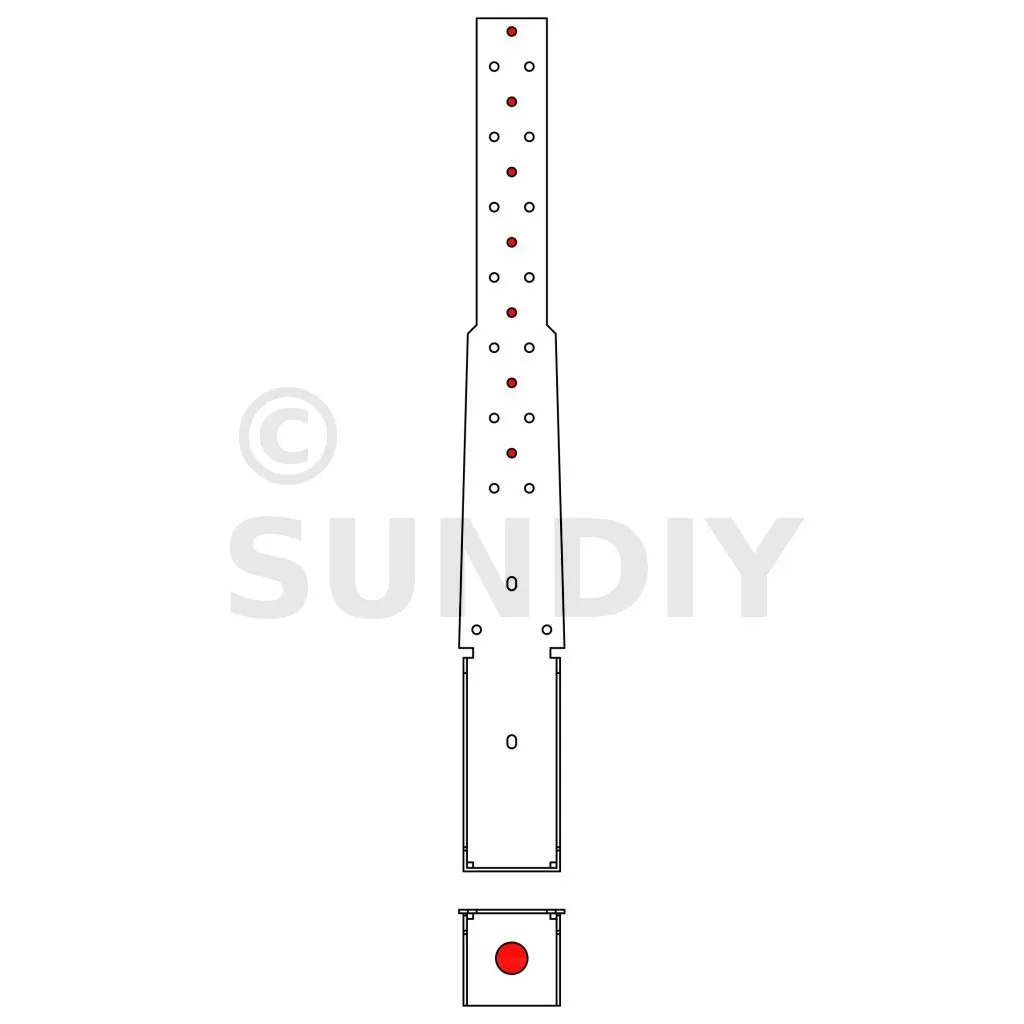

Valeurs caractéristiques - Bois sur support rigide - Clouage minimum
| Références | Valeurs Caractéristiques - Bois sur support rigide - Clouage minimum | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||||||
| Aile A | Aile B | R1,k - A plat | R1,k - Plié | |||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| MAH485/2 | 7 | CNA | 1 | Ø16 | min(8.7 ;18.7/kmod) | min(9.6 ;18.7/kmod) | min(11.6 ;18.7/kmod) | min(12.3 ;18.7/kmod) | min(8.7 ;24.6/kmod) | min(9.6 ;24.6/kmod) | min(11.6 ;24.6/kmod) | min(12.3 ;24.6/kmod) |

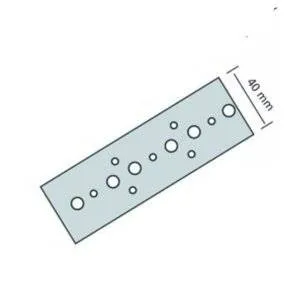

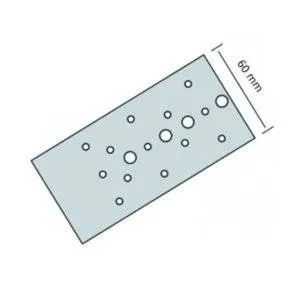

Il est possible d’augmenter la reprise de charge au soulèvement du MAH485/2 en l’associant à un feuillard perforé FP40/2 ou FP60/2. Pour plus d’information, consultez la partie "Mise en œuvre" ainsi que notre ETE-07/0285.

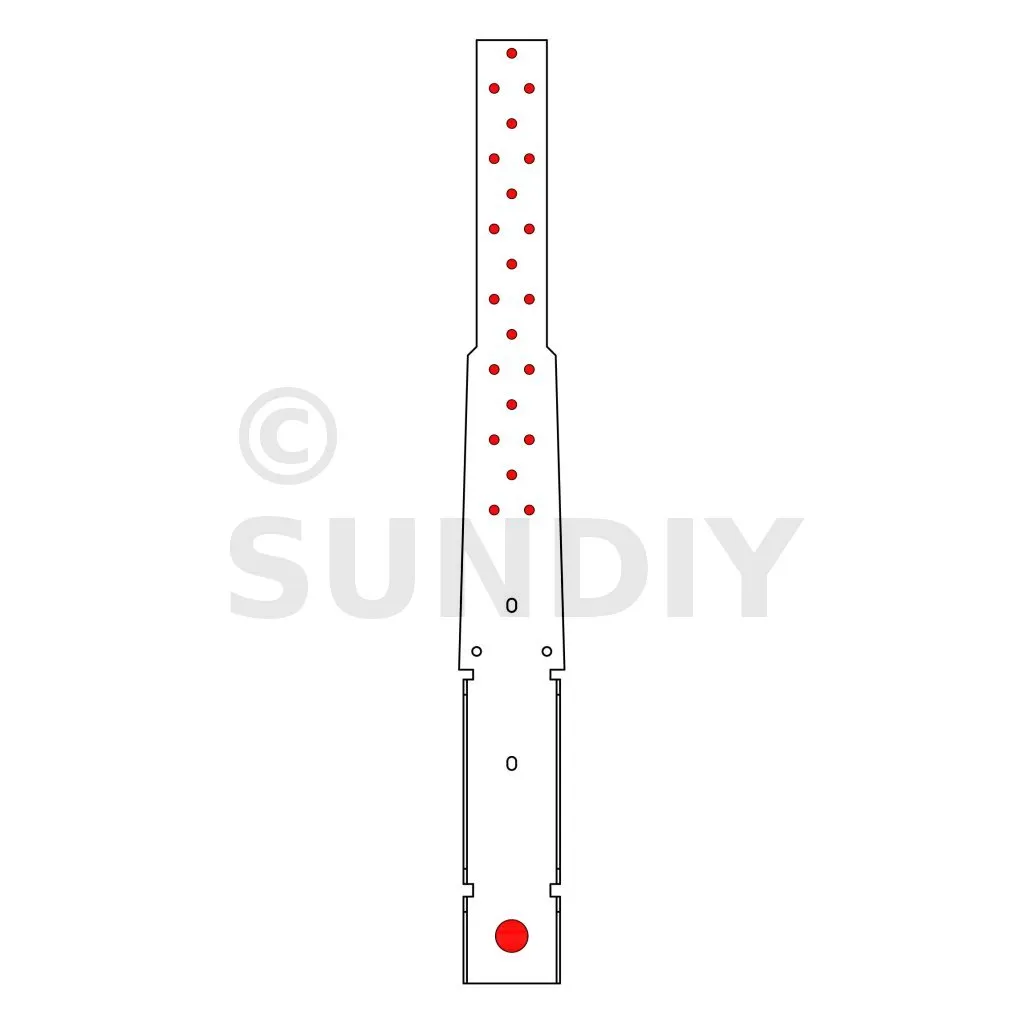

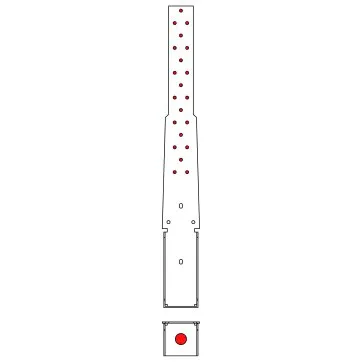

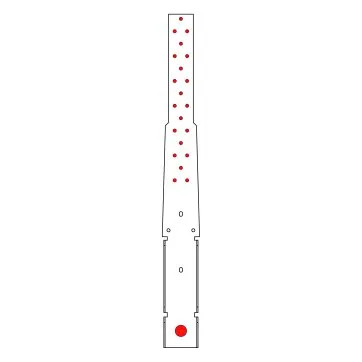

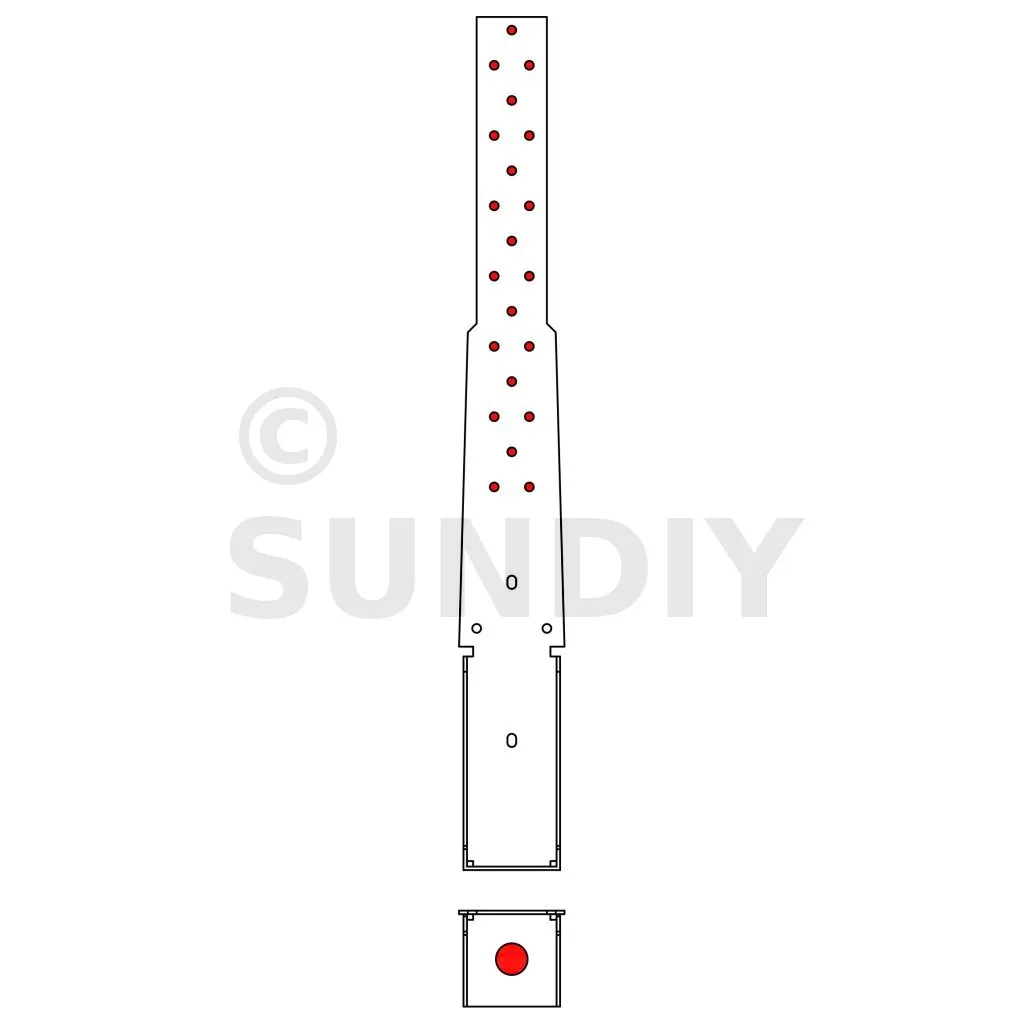

Valeurs caractéristiques - Bois sur support rigide - Clouage maximum
| Références | Valeurs Caractéristiques - Bois sur support rigide - Clouage maximum | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||||||
| Aile A | Aile B | R1,k - A plat | R1,k - Plié | |||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| MAH485/2 | 21 | CNA | 1 | Ø16 | min(22.1 ;18.7/kmod) | min(24.3 ;18.7/kmod) | min(29.5 ;18.7/kmod) | min(31.4 ;18.7/kmod) | min(22.1 ;24.6/kmod) | min(24.3 ;24.6/kmod) | min(29.5 ;24.6/kmod) | min(31.4 ;24.6/kmod) |
Il est possible d’augmenter la reprise de charge au soulèvement du MAH485/2 en l’associant à un feuillard perforé FP40/2 ou FP60/2. Pour plus d’information, consultez la partie "Mise en œuvre" ainsi que notre ETE-07/0285.
Valeurs caractéristiques simplifiées - Bois sur support rigide - Clouage minimum
| Références | Valeurs Caractéristiques - Bois sur support rigide - Clouage minimum | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | |||||||||||
| Aile A | Aile B | R1,k - A Plat | R1,k - Plié | |||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| MAH485/2 | 7 | CNA | 1 | Ø16 | 8.7 | 9.6 | 11.6 | 12.3 | 8.7 | 9.6 | 11.6 | 12.3 |
Les valeurs caractéristiques publiées sont basées sur une durée de charge à court terme et une classe de service 2, selon l’EC5 (EN 1995) - kmod = 0,9. Pour des durées de charge et des classes de service différentes, se référer au tableau "Valeurs Caractéristiques" général, dans lequel le coefficient kmod peut être ajusté.
Valeurs caractéristiques simplifiées - Bois sur support rigide - Clouage maximum
| Références | Valeurs Caractéristiques - Bois sur support rigide - Clouage maximum | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | |||||||||||
| Aile A | Aile B | R1,k - A Plat | R1,k - Plié | |||||||||
| Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| MAH485/2 | 21 | CNA | 1 | Ø16 | 17 | 17 | 17 | 17 | 22.1 | 22.4 | 22.4 | 22.4 |
Les valeurs caractéristiques publiées sont basées sur une durée de charge à court terme et une classe de service 2, selon l’EC5 (EN 1995) - kmod = 0,9. Pour des durées de charge et des classes de service différentes, se référer au tableau "Valeurs Caractéristiques" général, dans lequel le coefficient kmod peut être ajusté.

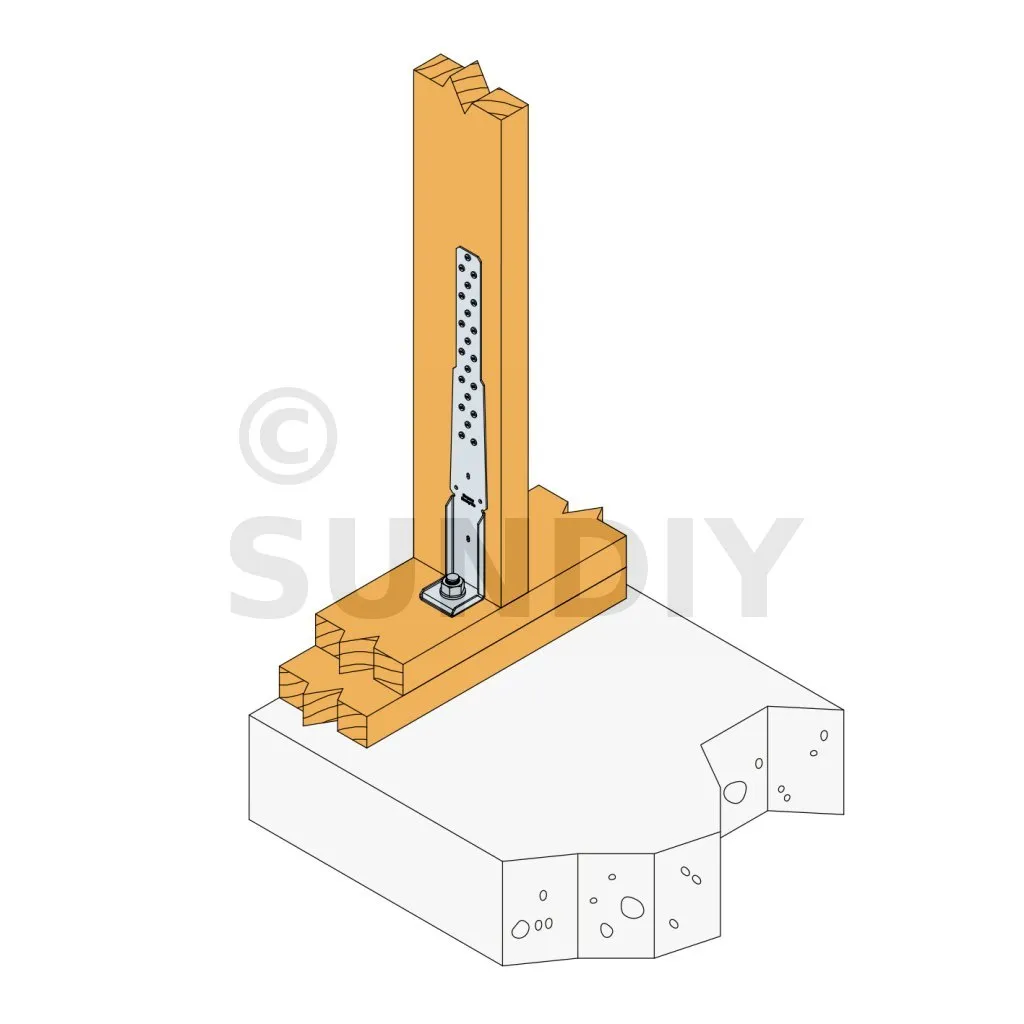

Valeurs caractéristiques - Intérieur mur
| Références | Fixations | Valeurs caractéristiques - Bois C24 [kN] | Résistances caractéristiques - Résistance goujon FM753 EVO incluse - Bois C24 [kN] | ||||
|---|---|---|---|---|---|---|---|
| Aile A | Aile B | R1,k^(2) | R1,k^(3) | ||||
| Qté | Type | Qté | Type | CNA4,0x35 | CNA4,0x50 | CNA4,0x35 | |
| MAH485/2 | 21 | CNA | 1 | Ø16 | 14.35 | 14.35 | 14.35 |
* L’utilisation de pointes Ø4,0x50 dans cette configuration n’est possible que si l’épaisseur du montant est supérieure à 50 mm. La configuration est valable à partir d’une section d’ossature 45x145 mm.
Le calcul a été réalisé avec l’utilisation de 1 FM 753 EVO M16x220/100.
(2)La valeur caractéristique donnée est basée sur l’hypothèse d’une durée de chargement instantanée et en classe de service 2 selon l’EC5 (EN 1995) – kmod = 1.1. La résistance du goujon d’ancrage doit satisfaire : ( (Fd +8,35 kN) / NR.d)1.5 + (0.87 x Fd / VR.d)1.5 < 1 et NRk.s ≥ 79,2 kN ; da ≥ 16 mm ; dN ≥ 12 mm.
3)La valeur caractéristique donnée est basée sur l’hypothèse d’une durée de chargement instantanée et en classe de service 2 selon l’EC5 (EN 1995) – kmod = 1.1. La résistance du goujon FM 753 EVO est incluse avec les hypothèses suivantes correspondant à un ancrage à la distance minimale cmin du bord du béton, dans du béton non fissuré C20/25 avec renforcement normal. Les distances au bord sont dans ce cas égales à cmin = 90mm.
Pour tout autre durée de chargement ou classe de service, veuillez vous référer aux ETA de l’équerre et du goujon pour obtenir des résistances plus précises.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur béton :
La rondelle US50/50/8G est fournie avec l’ancrage MAH485/2.
- Cheville mécanique Option 7 : FM 753 EVO M16x151,
- Cheville mécanique Option 1 : goujon FM-753 CRACK M16x150
- Ancrage chimique Option 1 : résine AT-HP + tige filetée LMAS M16-170/20.
Sur bois :
- Pointes annelées : CNA Ø4,0x35 ou CNA Ø4,0x50 (le nombre de pointes à utiliser dépend de la configuration d‘utilisation).
Mise en œuvre
- Utiliser uniquement les fixations spécifiées pour chacune des configurations en respectant précisément les distances aux bords,
- Quelle que soit la configuration, l’utilisation de la rondelle US50/50/8G (fournie) est obligatoire pour garantir les efforts donnés dans le tableau ci-dessous.
Installation avec feuillard :
- Le MAH485/2 est compatible avec les feuillards perforés FP40/2 et FP60/2, sous la condition suivante : le nombre maximum de fixations sur la partie feuillard FP seul doit être égal au nombre de fixations sur la partie MAH + FP,
- Consultez les plans de clouage ainsi que les caractéristiques techniques dans l’ETE-07/0285.
Préconisation d’emploi :

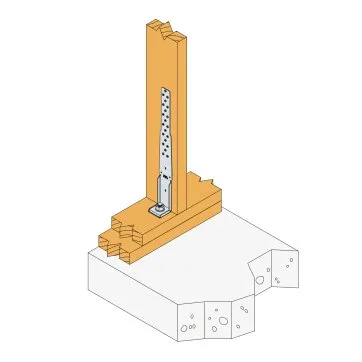

L’utilisation de l‘ancrage MAH + rondelle US50/50/8G est préconisée à l’extrémité de chaque mur ossature bois, au doublage des montants et au droit de chaque ouverture. Cette préconisation ne se substitue pas à une vérification faite par un bureau d‘étude compétent.
